电工软铜绞线-TJR,TJRV,TJRX,TJRXV

一、概述：

    铜软绞线是输配电用电气装置（如变压器、电炉）及电子电器设备、可控硅元件的软连接线。软铜绞线适用于电气装备、电子电器或元件接线或这些场合用软结构绝缘电线电缆的导体线芯。
    铜软绞线采用优质圆铜线或镀锡软圆铜线制成。加工过程中经韧炼处理，使成品柔软、外表整齐美观。
    铜软绞线的直流电阻率（20oC）不大于0.0182Ω.mm2/m镀锡铜软绞线的直流电阻率（20oC）不大于0.0193Ω.mm2/m。
    软铜绞线是电气装备及电子电器或元件接线用的软连接线。
    软铜绞线的主要的产品标准按（GB12970.2-91）。

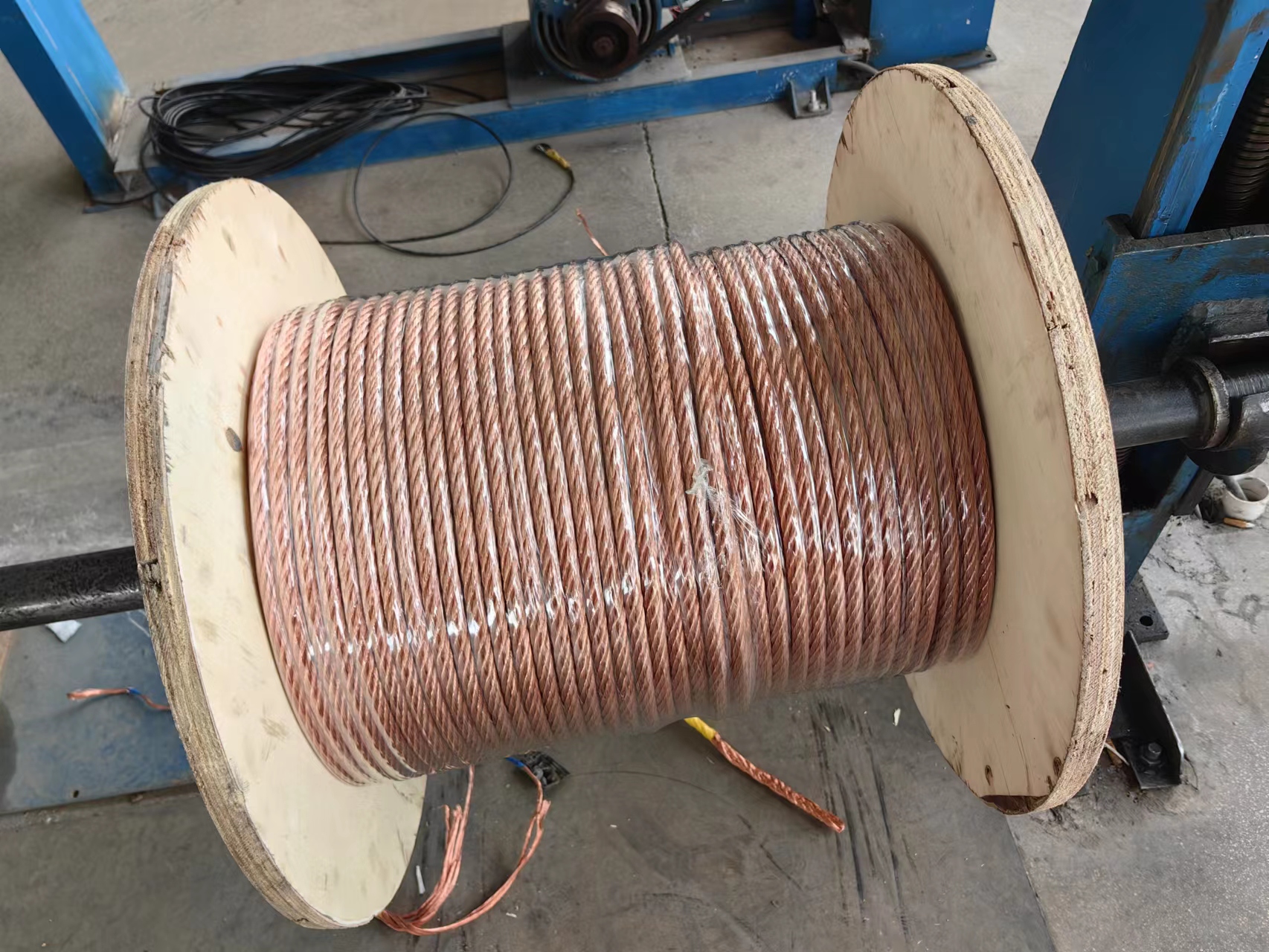

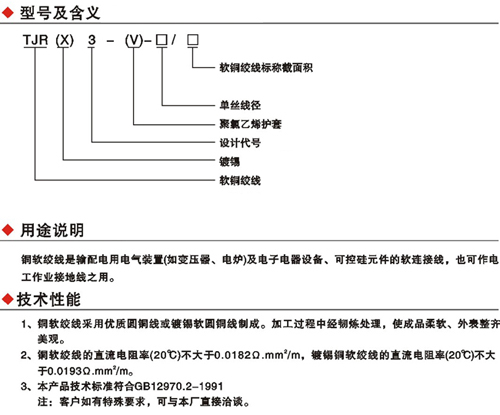

二、软铜绞线的型号：
    TJR1－1型软铜绞线　TJR2－2型软铜绞线
    TJR3－3型软铜绞线　TJRX1－1型镀锡软铜绞线
   TJRX2－2型镀锡软铜绞线　TJRX3－3型镀锡软铜绞线。

三、型号、规格及名称：

型号	截面mm2	名称	特性
TJR—1	0.1-1000	1型软铜绞线	较软
TJRX—1	0.1-2.5	1型镀锡软铜绞线	较软、抗软化、不抽硫
TJR—2	2.5-63	2型软铜绞线	软
TJRX—2	2.5-63	2型镀锡软铜绞线	软、抗氧化、不抽硫
TJR—3	4-500	3型软铜绞线	特软
TJRX—3	4-500	3型镀锡软铜绞线	特软、抗氧化、不抽硫

结构及技术参数：

TJR-1 TJRX-1型

标称截面mm2	计算截面mm2	结构	绞线直径mm	20°C直流电阻Ω/km ≤	重量kg/km
总根数	*股数根数/线径mm**	TJR-1	TJRX-1
0.1	0.102	9	9/0.12	0.44	176	179	0.94
0.16	0.159	9	9/0.15	0.56	113	115	1.47
0.25	0.247	14	14/0.15	0.68	72.9	74.1	2.29
0.40	0.408	13	13/0.20	0.86	44.2	44.9	3.79
0.50	0.503	16	16/0.20	0.96	36	36.6	4.70
0.63	0.628	20	20/0.20/	1.05	28.8	29.3	5.86
1.0	1.01	32	32/0.20	1.30	17.9	18.2	9.43
1.6	1.57	32	32/0.20	1.63	11.5	11.7	14.70
2.5	2.41	49	*77/0.25**	2.25	7.58	7.92	22.7
4	3.94	49	*77/0.32**	2.88	4.64		37.1
6.3	6.16	49	*77/0.40**	3.60	2.97		58
10	10.01	49	*77/0.51**	4.59	1.83		94.3
16	15.83	84	*712/0.49**	6.17	1.16		150
25	25.06	133	*197/0.49**	7.35	0.736		239
40	40.13	133	*197/0.62**	9.30	0.459		382
63	62.68	189	*277/0.65**	12.0	0.294		597
80	78.15	259	*377/062**	13.0	0.236		744
100	99.62	259	*377/0.70**	14.7	0.185		948
125	124.63	324	*2712/0.70**	17.9	0.148		1186
160	162.78	324	*2712/0.80**	20.2	0.113		1549
200	196.05	444	*3712/0.75**	21.8	0.0940		1860
250	251.82	444	*3712/0.85**	24.7	0.0732		2397
315	310.42	703	*3719/0.75**	26.3	0.0594		2954
400	398.72	703	*3719/0.85**	29.8	0.0462		3795
500	498.05	703	*3719/0.95**	33.3	0.0370		4740
630	674.32	1159	*6119/0.83**	37.4	0.0294		5965
800	803.91	1159	*6119/0.94**	42.3	0.0229		7651
1000	1003.07	1159	*6119/1.05**	47.3	0.0184		9547

结构及技术参数：

TJR-2 TJRX-2型

标称截面mm2	计算截面mm2	结构	绞线直径mm	20°C直流电阻Ω/km ≤	重量kg/km
总根数	*股数根数/线径mm**	TJR-2	TJRX-2
2.5	2.47	140	*720/0.15**	2.36	7.42	7.73	23.3
4	3.96	126	*718/0.20**	3.00	4.64	4.82	27.3
6.3	6.15	196	*728/0.20**	3.72	2.97	3.10	58.0
10	9.89	315	*745/0.20**	4.62	1.85	1.93	89.3
16	15.83	504	*1242/0.20**	6.18	1.16	1.23	150
25	25.06	798	*1942/0.02**	7.45	0.736	0.781	238
40	40.0	1274	*7726/0.20*	10.62	0.461	0.482	381
63	63.08	2009	*7741/0.20*	13.32	0.292	0.305	600

结构及技术参数：

TJR-3 TJRX-3

标称截面mm2	计算截面mm2	结构	绞线直径mm	20°C直流电阻Ω/km ≤	重量kg/km
总根数	*股数根数/线径mm**	TJR-3	TJRX-3
4	4.03	513	*1927/0.10**	3.08	4.58	4.79	38.3
6.3	6.26	798	*1942/0.10**	3.73	2.94	3.07	59.6
10	9.99	1273	*1967/0.10**	4.73	1.85	1.93	95.1
16	15.83	2016	*12724/0.10*	7.18	1.16	1.21	150
25	25.06	3192	*19724/0.10*	8.55	0.736	0.769	238
40	40.05	2268	*12727/0.15*	11.1	0.426	0.483	380
63	63.43	3591	*19727/0.15*	13.5	0.291	0.304	604
80	79.87	4522	*19734/0.15*	15.1	0.231	0.241	760
100	96.65	5472	*191224/0.15*	18.3	0.183	0.191	958
125	127.52	7220	*191920/0.15*	20.3	0.145	0.152	1214
160	159.41	9025	*191925/0.15*	21.8	0.116	0.121	1517
200	196.05	11100	*371225/0.15*	25.6	0.0940	0.09882	1866
250	250.95	14208	*371232/0.15*	28.7	0.0735	0.0768	2388
315	310.42	17575	*371925/0.15*	30.5	0.0594	0.0621	2954
400	397.34	22496	*371932/0.15*	34.1	0.0464	0.0485	3782
500	496.67	28120	*371940/0.15*	38.1	0.0371	0.0388	4727
