产品展示

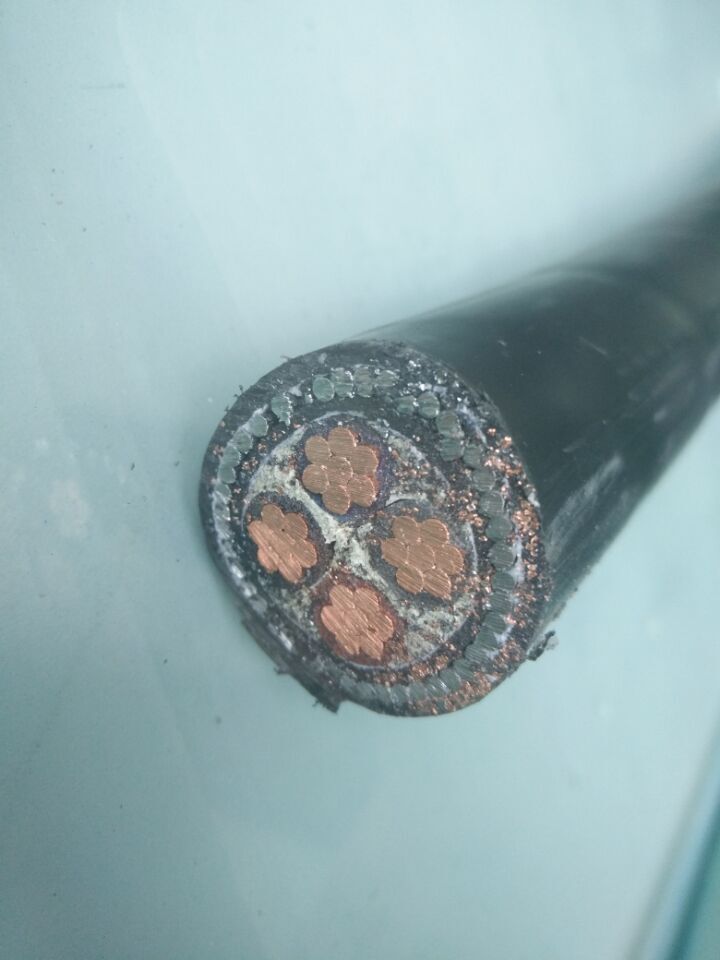

WDZ-FSY-YJY交联聚乙烯绝缘无卤低烟阻燃防鼠防白蚁电力电缆

当前位置:首页 >> 产品中心 >> WDZ-FSY-YJY交联聚乙烯绝缘无卤低烟阻燃防鼠防白蚁电力电缆

WDZ-FSY-YJY交联聚乙烯绝缘无卤低烟阻燃防鼠防白蚁电力电缆

产品名称: WDZ-FSY-YJY交联聚乙烯绝缘无卤低烟阻燃防鼠防白蚁电力电缆
产品型号: WDZ-FSY-YJY
产品价格: 电议 特价:电议
发布时间:2015/8/29 22:21:21
关 注 度:2488

WDZ-FSY-YJY交联聚乙烯绝缘无卤低烟阻燃防鼠防白蚁电力电缆

WDZ-FSY-YJY交联聚乙烯绝缘无卤低烟阻燃防鼠防白蚁电力电缆

交联聚乙烯绝缘无卤低烟阻燃防鼠防白蚁电力电缆

【详细说明】

交联聚乙烯绝缘无卤低烟阻燃防鼠防白蚁电力电缆

一:适用范围

产品适用于鼠害和或蚁害较严重地区的额定电压为0.6/1kV的电力输配电线路,在鼠害和或蚁害条件下,不会被破坏,仍能保持良好的电力传输性能,同时它又具有无毒无任何污染的绿色环保型电缆特性。

二:产品型号名称



产品型号

名          称

WDZ-FSY-YJY

铜芯交联聚乙烯绝缘额定电压0.6/1kV交联聚乙烯绝缘无卤低烟阻燃防鼠防白蚁电力电缆

WDZ-FSY-YJY23

铜芯交联聚乙烯绝缘双钢带铠装额定电压0.6/1kV交联聚乙烯绝缘无卤低烟阻燃防鼠防白蚁电力电缆

WDZ-FSY-YJY33

铜芯交联聚乙烯绝缘细钢丝铠装额定电压0.6/1kV交联聚乙烯绝缘无卤低烟阻燃防鼠防白蚁电力电缆

WDZ-FSY-YJLY

铝芯交联聚乙烯绝缘额定电压0.6/1kV交联聚乙烯绝缘无卤低烟阻燃防鼠防白蚁电力电缆

WDZ-FSY-YJLY23

铝芯交联聚乙烯绝缘双钢带铠装额定电压0.6/1kV交联聚乙烯绝缘无卤低烟阻燃防鼠防白蚁电力电缆

WDZ-FSY-YJLY33

铝芯交联聚乙烯绝缘细钢丝铠装额定电压0.6/1kV交联聚乙烯绝缘无卤低烟阻燃防鼠防白蚁电力电缆



三:产品型号规格



产品型号

芯  数

标称截面/
mm2

铜  芯

铝  芯

WDZ-FSY-YJY
WDZ-FSY-YJY23
WDZ-FSY-YJY33

WDZ-FSY-YJLY
WDZ-FSY-YJLY23
WDZ-FSY-YJLY33

1

2.5~300

2

1.5~185

3

1.5~300

3+1,4

4~300

3+2,4+1,5

4~300

注:单芯电缆铠装应采用非磁性材料。



四:产品使用导则

  1. 电缆的导体长期允许最高工作温度为90 ℃。
  2. 短路时(最长持续时间不超过5s),导体的最高温度不超过250℃。
  3. 电缆的敷设温度不低于0℃,
  4. 推荐允许弯曲半径:
  单芯非铠装电缆不小于电缆外径的20倍;单芯铠装电缆不小于电缆外径的15倍;多芯非铠装电缆不小于电缆外径的15倍;多芯铠装电缆不小于电缆外径的12倍

五、技术特性

  1. 导体直流电阻:成品电缆导电线芯的电阻在20℃时每公里的数值不大于表格规定。



标称截面
mm2

20℃最大直流电阻
Ω/km

标称截面
mm2

20℃最大直流电阻
Ω/km

铜芯

铝芯

铜芯

铝芯

1.5

12.1

-

70

0.268

0.443

2.5

7.41

-

95

0.193

0.320

4

4.61

7.41

120

0.153

0.253

6

3.08

4.61

150

0.124

0.206

10

1.83

3.08

185

0.0991

0.164

16

1.15

1.91

240

0.0754

0.125

25

0.727

1.20

300

0.0601

0.100

35

0.524

0.868

400

0.0471

0.0778

50

0.387

0.641

-

-

-



  2. 成品电缆工频交流电压试验方法应符合GB/T3048.8的规定,试验电压为3500V。

  3. 防鼠试验:电缆样品应经14天的防鼠试验,护套末见破坏齿伤痕,达到防鼠破坏一级(最高级)的要求。
  4. 防白蚁试验(群体法):电缆样品应经3个月的防白蚁试验,护套末见蛀蚀齿痕,达到防白蚁蛀蚀破坏一级(最高级)的要求。

六:交货长度

  交货长度不小于100m。
  根据双方协议,可以任何长度交货。
  长度计量误差不超过±0.5%。
