产品展示

ZR-YFFB ZR-YVFB软扁电缆

当前位置:首页 >> 产品中心 >> ZR-YFFB ZR-YVFB软扁电缆

ZR-YFFB ZR-YVFB软扁电缆

产品名称: ZR-YFFB ZR-YVFB软扁电缆
产品型号: ZR-YFFB ZR-YVFB
产品价格: 电议 特价:电议
发布时间:2016/8/7 8:56:14
关 注 度:13540

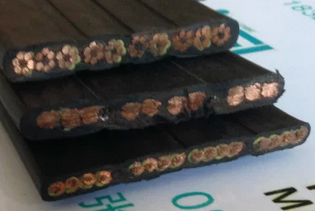

ZR-YFFB ZR-YVFB软扁电缆

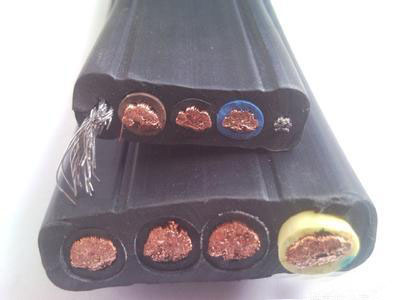

ZR-YFFB ZR-YVFB软扁电缆

一:产品特点及用途
本产品具有耐寒、柔软、耐磨、防油等特性,适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的移动电器用连接电缆,目前本产品已广泛应用于冶金、电力、船舶、汽车制造等行业。
二:产品执行标准
Q/HL009-2004.
阻燃性能试验执行GB12666-90规定
三:使用特性
1.交流额定电压:U0/U 0.6/1KV
最高工作温度: 105℃
最低环境温度:固定敷设-40℃
2.电缆安装敷设温度应不低于-25℃。
3.电缆允许弯曲半径:电缆最小为电缆外径的12倍
四:基本型号及名称
产品型号:YFFB(普通型)
YFFBJ(加强型)
YFFBP8*1.5(屏蔽型)
YFFB-TH(三防型)
YVFRB 丁晴绝缘和护套电力软扁电缆
YVFRPB 丁晴绝缘和护套铜编织屏蔽电力软扁电缆
YVFB 丁晴绝缘和护套移动扁电缆
YVFPB 丁晴绝缘和护套铜编织屏蔽移动扁电缆
YVFP2B 丁晴绝缘和护套铜箔屏蔽移动扁电缆
ZR-YVFRPB 阻燃丁晴绝缘和护套铜编织屏蔽移动扁电缆电缆
ZR-YFFB 阻燃丁晴复合物绝缘和护套移动扁平软电缆
ZR-YFFPB 阻燃丁晴复合物绝缘和护套铜丝屏蔽移动扁平软电缆
YFFB 丁晴复合物绝缘和护套移动扁平软电缆
YFFBP 丁晴复合物绝缘和护套铜丝屏蔽移动扁平软电缆
YFFRB 丁晴复合物绝缘和护套移动扁平软电缆
YFFRBP 丁晴复合物绝缘和护套铜丝屏蔽移动扁平软电缆
YFF 丁晴复合物绝缘和护套电缆
YFFP 丁晴复合物绝缘和护套铜丝屏蔽电缆
YVFRB 丁晴绝缘和护套电力软扁电缆
YVFRPB 丁晴绝缘和护套铜编织屏蔽电力软扁电缆
YVFB 丁晴绝缘和护套移动扁电缆
YVFPB 丁晴绝缘和护套铜编织屏蔽移动扁电缆
YVFP2B 丁晴绝缘和护套铜箔屏蔽移动扁电缆
ZR-YVFRPB 阻燃丁晴绝缘和护套铜编织屏蔽移动扁电缆电缆


五:代号名称和含义
表2
代号 代号含义
YVF 丁晴电缆系列
P 铜编织屏蔽
R 多股绞合导体

B 扁电缆
六:主要技术指标
1.成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表2。
2.20℃时绝缘电阻不小于50MΩ/KM。
3.成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
七:基本电缆规格及结构参数
线芯*标称截面(mm2) 导体结构
(根数*直径)
(B/R)
mm 电缆最大外径(mm) 参考重量(kg/km)
  YVFR YVFRP YVFR YVFRP
1*2.5 51*0.25 4.0 - 72 -
1*4 82*0.25 6.0 - 95 -
1*6 123*0.25 7.0 - 130 -
1*10 204*0.25 9.5 - 190 -
1*16 323*0.25 11.0 - 255 -
1*25 513*0.25 12.0 - 365 -
1*35 722*0.25 13.5 - 475 -
1*50 1026*0.25 15.0 - 670 -
1*70 1406*0.25 17.0 - 830 -
1*95 486*0.50 19.0 - 1200 -
1*120 608*0.50 21.0 - 1360 -
1*150 760*0.50 23.0 - 1654 -
1*185 945*0.50 26.0 - 2050 -
2*2.5 51*0.25 10.5 11.5 159 205
2*4 82*0.25 12.5 13.5 230 290
2*6 123*0.25 14.0 15.2 276 336
2*10 204*0.25 18.0 19.2 413 475
2*16 323*0.25 22.0 23.5 567 670
2*25 513*0.25 24.5 25.5 833 933
2*35 722*0.25 29.0 30.2 1088 1288
2*50 1026*0.25 33.0 35.0 1297 1590
2*70 1406*0.25 38.0 39.0 1675 1900
2*95 486*0.50 41.0 43.0 2205 2500
2*120 608*0.50 48.0 50.0 2660 3000
2*150 760*0.50 52.0 54.0 3350 3750
2*185 945*0.50 57.0 59.0 4400 4820
3*2.5 51*0.25 12.0 13.0 210 270
3*4 82*0.25 13.0 14.0 295 365
3*6 123*0.25 14.8 15.8 375 455
3*10 204*0.25 19.0 20.0 559 639
3*16 323*0.25 22.0 23.0 770 870
3*25 513*0.25 26.0 27.0 1239 1349
3*35 722*0.25 33.0 34.1 1520 1640
3*50 1026*0.25 36.5 38.5 1970 2100
3*70 1406*0.25 40.5 42.5 2580 2790
3*95 486*0.50 48.5 50.5 3280 3500
3*120 608*0.50 53.0 55.0 4060 4380
3*150 760*0.50 58.0 60.0 5197 5597
3*185 945*0.50 63.0 65.0 6279 6700
3*4+1*2.5 82*0.25 14.5 15.6 300 370
3*6+1*4 123*0.25 16.0 17.2 400 490
3*10+1*6 204*0.25 21.0 23.0 590 690
3*16+1*10 323*0.25 25.0 26.0 850 950
3*25+1*16 513*0.25 30.5 32.5 1255 1410
3*35+1*16 722*0.25 33.5 35.6 1585 1790
3*50+1*25 1026*0.25 40.2 42.2 2066 2280
3*70+1*35 1406*0.25 47.2 49.5 2778 3080
3*95+1*50 486*0.50 50.0 52.2 2836 3126
3*120+1*70 608*0.50 53.0 55.5 4857 5207
3*150+1*70 760*0.50 57.0 59.5 5700 6090
3*185+1*95 945*0.50 66.0 69.0 7114 7514
4*4 82*0.25 14.0 15.0 325 400
4*6<, /P> 123*0.25 17.5 18.5 421 500
4*10 204*0.25 22.0 23.0 635 720
4*16 323*0.25 24.0 25.0 8981010

4*25 513*0.25 31.0 32.0 1342 1490
4*35 722*0.25 34.0 35.0 1765 1900
  具体型号有:YVF、YFF、YVFR、YFFR、YVFP、YFFP、YVFRP、YFFRP、YVFB、YFFB、YVFRB、YFFRB、YVFPR、YFFPR、YVFP2、YVFRP2、YVFPB、YFFPB、YVFBP、YFFBP、YVFBR、YFFBR、KYVF、KYFF、KYVFR、KYFFR、KYVFP、KYFFP、KYVFRP、KYFFRP、KYVFB、KYFFB、KYVFRB、KYFFRB、KYVFPR、KYFFPR、KYVFP2、KYVFRP2、KYVFPB、KYFFPB、KYVFBP、KYFFBP、KYVFBR、KYFFBR、ZR-YVF、ZR-YFF、ZR-YVFR、ZR-YFFR、ZR-YVFP、ZR-YFFP、ZR-YVFRP、ZR-YFFRP、ZR-YVFB、ZR-YFFB、ZR-YVFRB、ZR-YFFRB、ZR-YVFPR、ZR-YFFPR、ZR-YVFP2、ZR-YVFRP2、ZR-YVFPB、ZR-YFFPB、ZR-YVFBP、ZR-YFFBP、ZR-YVFBR、ZR-YFFBR、ZR-KYVF、ZR-KYFF、ZR-KYVFR、ZR-KYFFR、ZR-KYVFP、ZR-KYFFP、ZR-KYVFRP、ZR-KYFFRP、ZR-KYVFB、ZR-KYFFB、ZR-KYVFRB、ZR-KYFFRB、ZR-KYVFPR、ZR-KYFFPR、ZR-KYVFP2、ZR-KYVFRP2、ZR-KYVFPB、ZR-KYFFPB、ZR-KYVFBP、ZR-KYFFBP、ZR-KYVFBR、ZR-KYFFBR、YVFX、YFFX、YVFRX、YFFXR、YVFXP、YFFXP、YVFXRP、YFFXRP、YVFXB、YFFXB、YVFXRB、YFFXRB、YVFXPR、YFFXPR、YVFXP2、YVFXRP2、YVFXPB、YFFXPB、NH-YVF、NH-YFF、NH-YVFR、NH-YFFR、NH-YVFP、NH-YFFP、NH-YVFRP、NH-YFFRP、NH-YVFB、NH-YFFB、NH-YVFRB、NH-YFFRB、NH-YVFPR、NH-YFFPR、NH-YVFP2等丁晴软电缆,丁晴扁电缆、丁晴移动电缆,丁晴屏蔽电缆,丁晴控制电缆
