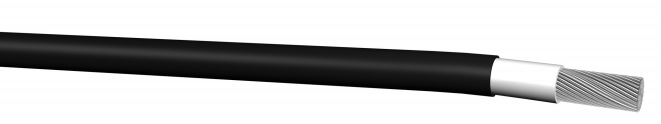

FDEH 风能电缆
FDEH-25(-40) 0.6/1 kV1.8/3kV 铜芯乙丙橡皮绝缘氯磺化聚乙烯橡皮护套风力发电用(耐寒)耐扭曲软电缆。
一、特性及用途:
适用于风力发电机组塔架内,额定电压(690V)和系统,悬挂扭转场合作为电力传输电缆。
二、使用条件:
FDEH风能电缆
1、额定电压:U0/U为,。
2、电缆使用温度范围:
固定安装:-40~90℃。
3、电缆导体最高工作温度为90℃。
4、短路时(最长时间不超过5s),电缆导体的最高温度不超过250℃。
5、电缆弯曲半径:不小于6倍的电缆外径。
6、电缆能通过常温10000次抗扭试验。
FDEH风能电缆
三、、产品标准:TICW/01-2009或用户要求的技术协议
1、导体:采用无氧铜丝或镀锡铜丝,结构符合GB/T3956-2008中第5类的要求;
2、绝缘:采用乙丙橡胶,性能符合XJ-30A型绝缘胶;或采用硅橡胶,性能符合XJ-80A型绝缘胶。
3、护套:采用氯化聚乙烯橡胶,性能符合XH-03型护套胶;或采用阻燃硅橡胶,性能符合XJ-80A型绝缘胶。
4、也可根据用户现场的电缆使用要求,进行特殊设计。导体应符合IEC60228规定的第五种不镀锡导体规定的要求。
导体表面应光洁、无油污、无损伤绝缘的毛刺,以及凸起或断裂的单线。
隔离层
每根导体外面包覆一层由合适材料制成的隔离层。
绝缘 FDEH风能电缆
绝缘厚度的标称值应符合IEC 60227-7的规定,绝缘厚度的平均值应不小于标称值,其最薄处厚度应不小于标称值的90%—0.1mm。
绝缘采用PVC绝缘,其性能应符合IEC 60227-1中表1规定的PVC/D型绝缘料的规定。绝缘应紧密挤包在导体上,且应容易剥离而不损伤绝缘体、导体或镀层。绝缘表面应平整、色泽均匀。
绝缘线芯采用数字标志以示识别,并应符合DIN VDE 0293的规定,黄-绿色接地线放于缆芯最外层(3芯及以上电缆)。
屏蔽
屏蔽层采用镀锡铜丝编织,编织密度应不低于85%。
护套
护套厚度的标称值应符合IEC 60227-7的规定,并且外护套的平均值应不小于标称值,其最薄处厚度应不小于标称值的85%-0.1mm。
护套采用柔软PVC混合材料,其性能应符合IEC 60227-1中表2的规定PVC/ST5型的规定。护套应紧密挤包在绞合的绝缘线芯或包覆层上,并且,电缆外护套表面应光洁,色泽均匀。
电缆的外径应符合IEC 60227-7的规定。护套颜色为灰色或黑色。
成品电缆
成品电缆20℃时导体直流电阻值应不大于IEC60228中的规定。
成品电缆及绝缘线芯应能经受规定的交流额定电压2500V耐压试验,要求5分钟内不发生击穿。
成品电缆线芯绝缘电阻应不小于20MΩ•km。
成品电缆绝缘的机械物理性能应符合IEC 60227-1的规定。
成品电缆护套的机械物理性能应符合IEC 60227-1的规定。
成品电缆应能通过EN 50265-2-1或IEC 60332-1规定的燃烧试验。
成品电缆20℃时屏蔽阻抗应不大于10Ω/km。
(一)用途
产品适用于风力发电设备中叶轮机及固定安装塔内货其类似场合的1.8/3kV及以下风力发电用耐扭曲软电缆。
(二)型号、名称FDEH风能电缆
1、型号代号的含义
风力发电用电缆系列代号 FD
阻燃C类 ZC(如用户要求)
低烟无卤阻燃C类 WDZC(如用户要求)
铜导体 (T)省略
乙丙橡皮绝缘或其他相当的合成弹性体绝缘 E
硅橡胶橡皮或其相当混合物绝缘 G
硅橡胶橡皮或其相当混合物护套 G
聚氨酯弹性体护套(TPU) U
氯磺化聚乙烯橡皮或其他相当的合成弹性体护套 H
氯丁橡皮或其他相当的合成弹性体护套 F
热塑性弹性体护套 S
适应的最低环境温度: -55℃ (耐严寒型) -55
-40℃ (耐寒型) -40
-25℃: -25
