产品展示

裸铜软绞线TJR,同轴接地电缆线,高压接地线

当前位置:首页 >> 产品中心 >> 裸铜软绞线TJR,同轴接地电缆线,高压接地线

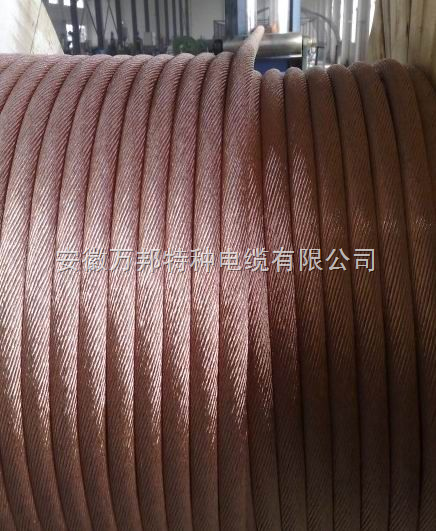

裸铜软绞线TJR,同轴接地电缆线,高压接地线

产品名称: 裸铜软绞线TJR,同轴接地电缆线,高压接地线
产品型号: TJR
产品价格: 电议 特价:电议
发布时间:2013-2-2 16:31:18
关 注 度:4074

裸铜软绞线TJR ,产品适用于连接电机、电器设备部件

裸铜软绞线TJR系列型号



型号

主 要 用 途

TRJ

移动或半移动式电器设备(如开关,电热器等)连接线。

TRJ-1

移动或半移动式电器设备(如开关,电热器等)连接线。

TRJ-2

无线电设备内部连接线

TRJ-3

要求较柔软的电气设备引出线接地线。






裸铜软绞线TJR 结构与性能参数应符合表2-5规定












标称截面
mm2

股数x根数x线经
mm

20℃时直流电阻
Ω/km

参考外径
mm

参考重量
kg/km

制造长度
m

10

7xx7x0.52

1.83

4.7

98

2000

16

7x7x0.64

1.26

5.8

144

2000

25

7x12x0.62

0.695

7.7

239

2000

35

7x19x0.58

0.512

8.9

322

1000

50

7x19x0.68

0.375

10.2

444

1000

70

7x27x0.68

0.262

12.6

631

1000

95

7x37x0.68

0.195

14.3

865

500

120

7x37x0.76

0.153

16.0

1080

500

150

7x48x0.74

0.134

18.1

1328

500

185

7x61x0.74

0.098

20.0

1668

500

240

7x61x0.85

0.081

23.0

2227

250





裸铜软绞线TJR





标称截面
mm2

股数x根数x线经
mm

20℃时直流电阻
Ω/km

参考外径
mm

参考重量
kg/km

制造长度
m

25

7x14x0.58

0.695

7.7

238

200

120

12x27x0.68

0.153

15.9

1080

500

150

19x14x0.85

0.120

18.7

1380

500

185

27x12x0.85

0.098

21.7

1690

500

240

37x12x0.85

0.072

24.7

2320

250





裸铜软绞线TJR 4





标称截面
mm2

根数x线经
mm

20℃时直流电阻
Ω/km

参考外径
mm

参考重量
kg/km

制造长度
m

0.12

7x0.15

145

0.45

1.12

2000

0.30

16x0.15

63.6

0.71

2.53

2000

0.50

16x0.20

36.0

0.94

4.5

1000

0.60

7x0.32

32.1

1.0

5.1

1000

0.75

19x0.23

26.0

1.15

7.3

2000

1.00

19x0.26

17.6

1.3

9.33

4000





同轴接地电缆线




品牌:安徽

产地:安徽

价格:8人民币/

规格:完善

简要说明:同轴接地电缆线





详细介绍:



执行标准:

企业标准  参照GB/T12706-2002(额定电压1KV35KV挤包绝缘电力电缆及附件)标准生产。

使用范围

 本产品用于110KV 220KV交联电缆线路护层绝缘保护装置的保护箱与换位箱相连接。输配线路中接地连接使用,交叉互联箱中连接使用。同轴电缆内外导体连接方式合理方便,使用可靠。

电缆型号

型号

规格mm

用途

VOV  YOY   YJVTP

1*501*300

110KV 220KV交联电缆线路保护、交叉互联箱中连接使用

VOV  YOY   YJVTP

1*501*300

110KV 220KV交联电缆线路保护、交叉互联箱中连接使用

VOV  YOY   YJVTP

1*501*300

110KV 220KV交联电缆线路保护、交叉互联箱中连接使用

1. 高压接地线分类:我公司生产各种接地电缆,规格齐全,质量可靠



  (1)高压接地线按照使用环境可以分为:室内母排型接地线(JDX-NL)和室外线路型接地线(JDX-WS)。 (2)高压接地线按照电压等级可分为:10KV接地线,35KV高压接地线,110KV接地线,220KV高压接地线,500KV高压接地线

2. 技术参数:



  (110KV高压接地线 绝缘杆部分长度:700 mm 握手部分长度:300 mm 金属接头部分长度:50 mm 节数:1 杆径:30mm 总长(不包括线夹):1050 mm

  (235KV接地线 标称截面:25mm2 总根数:810 平均直径(mm):0.2mm 计算截面:(mm2):25.43 金属接头部分长度:50 mm 节数:1 杆径:30mm

  (3110KV高压接地线 标称截面:35mm2 总根数:1136 平均直径(mm):0.2mm 计算截面:(mm2):35.67 绝缘杆部分长度:1360 mm 握手部分长度:700 mm 金属接头部分长度:140 mm 节数:2 杆径:30mm 总长(不包括线夹):2200 mm 1)挂接地线时:先连结接地夹,后接接电夹;拆除接地线时,必须按程序先拆接电夹,后拆接地夹。

  (2)安装:将接地软铜线分相上双眼铜鼻子固定在接地棒上的接电夹(接电夹有固定式和活动式)相应位置上,将接地线合相上的单眼铜鼻子固定在接地夹或地针上,构成一套完整的接地线。

  (3)核实接地棒的电压等级与操作设备的电压等级是否一致。

  (4)接地软铜线有分相式和组合式,接地棒有平口式和双簧钩式线夹。
