低烟无卤耐火铠装电缆WDZN-YJY22

产品名称: 低烟无卤耐火铠装电缆WDZN-YJY22
产品型号: WDZN-YJY22
产品价格: 电议 特价:电议
发布时间:2013-6-11 10:59:23
关 注 度:2122

低烟无卤耐火铠装电缆-WDZN-YJY22

适用于额定电压0.6/1KV及以下的电力线路中作输送电能用。

一、执行标准:企业标准Q/WB1001-2008

二、的说明

低烟无卤电缆可分为低烟无卤阻燃系列和低烟无卤耐火系列。

低烟无卤电缆是本公司参照法国标准RCCENF系列标准、国家标准GB/T18380GB/T19216GB/T17651GB/T17650及国际标准进行生产。

具有难以着火并具有阻止或延缓火焰蔓延的能力,而且,一旦着火,它具有无卤、低烟、无毒、无腐蚀等特性,适用于如高层建筑、宾馆、医院、地铁、核电站、隧道、发电厂、矿山、石油、化工等。 除满足低烟无卤阻燃电缆的特性外,它还能在火灾条件下满足线路供电的能力。主要用于火灾报警、消防设备、排烟设备、以及紧急通道运输、照明等应急设施的供电线路中需要耐火的场合。
1)、低烟无卤电缆的阻燃等级

根据GB/T18380.3-2002规定的试验条件,低烟无卤电缆的阻燃等级分为ABCD四个等级
1

阻燃等级

供火温度

供火时间

成束敷设电缆的非金属材料体积

炭化高度

自熄时间

A

≥815

40min

≥7/

≤2.5

≤1h

B

≥815

40min

≥3.5/

≤2.5

≤1h

C

≥815

20min

≥1.5/

≤2.5

≤1h

D

≥815

20min

≥0.5/

≤2.5

≤1h

2)、低烟无卤阻燃电缆绝缘采用不含卤素的交联聚乙烯,护套采用了不含卤素的聚稀烃材料,所以组成电缆的所有材料都不含卤素,电缆燃烧时释放的烟雾量很少,它不会产生很浓的酸雾、有毒气体,毒性很小。

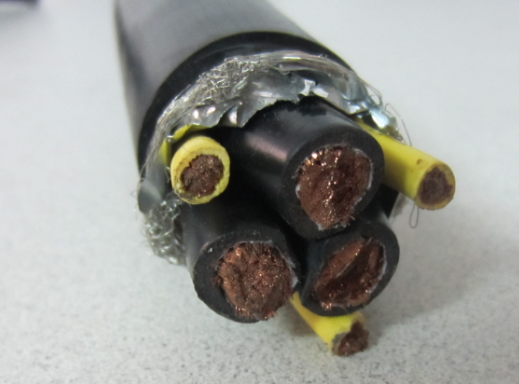

三、低烟无卤耐火铠装电缆产品结构:




四、低烟无卤电缆产品表示方法
1
、低烟无卤电缆的型号由燃烧特性代号和电缆型号两部分组成

燃烧特性代号

名称

代号

阻燃A

ZA

阻燃B

ZB

阻燃C

ZC

阻燃D

ZD

耐火

N

无卤低烟

WD



用途代号

名称

代号

电力

省略

控制

K

布线

B



材料代号

名称

代号

铜导体

省略

交联聚乙烯绝缘

YJ

聚稀烃护套

YE



2)产品用型号、额定电压、芯数、标称截面和本标准号表示。
例如:
额定电压600/1000V交联聚乙烯绝缘聚稀烃护套阻燃B类低烟无卤电缆,3芯,240mm2 ,表示为WDZB-YJY    600/1000V 3*240  Q/TEC16. 05-2005
额定电压600/1000V 交联聚乙烯绝缘聚稀烃护套阻燃B类耐火低烟无卤电缆,3芯,240mm2,表示为     WDZBN-YJY   600/1000V 3*240 Q/TEC16. 05-2005
额定电压450/750V交联聚乙烯绝缘聚稀烃护套阻燃B类低烟无卤控制电缆7芯,1.5mm2,表示为WDZB-KYJY    450/750V 7*1.5 Q/TEC16. 05-2005

五、电缆的型号及名称见表2

2





阻燃级别

芯数

截面 mm2

额定电压 v

WDZ-KYJY
WDZ-KYJE

交联聚乙烯绝缘聚烯烃护套低烟无卤控制电缆

ABCD

2-61

1-10

450/750

WDZ-KYJY22
WDZ-KYJE22

交联聚乙烯绝缘钢带铠装聚烯烃护套阻燃低烟无卤控制电缆

ABCD

2-61

1-10

450/750

WDZ-KYJYP2
WDZ-KYJEP2

交联聚乙烯铜带屏蔽聚烯烃护套阻燃低烟无卤控制电缆

ABCD

2-61

1-10

450/750

WDZ-KYJYP2-22
WDZ-KYJEP2-22

交联聚乙烯绝缘铜带屏蔽钢带铠装聚烯烃护套阻燃低烟无卤控制电缆

ABCD

2-61

1-10

450/750

WDZN-KYJY
WDZN-KYJE

交联聚乙烯绝缘聚烯烃护套阻燃耐火低烟无卤控制电缆

ABCD

2-61

1-10

450/750

WDZN-KYJY22
WDZN-KYJE22

交联聚乙烯绝缘钢带铠装聚烯烃护套阻燃耐火低烟无卤控制电缆

ABCD

2-61

1-10

450/750

WDZN-KYJYP2
WDZN-KYJEP2

交联聚乙烯绝缘铜带屏蔽烯烃护套耐火低烟无卤控制电缆

ABCD

2-61

1-10

450/750

WDZN-KYJYP2-22
WDZN-KYJEP2-22

交联聚乙烯绝缘铜带屏蔽钢带铠装聚烯烃护套耐火低烟无卤控制电缆

ABCD

2-61

1-10

450/750

WDZ-YJY
WDZ-YJE

交联聚乙烯绝缘聚烯烃护套低烟无卤电力电缆

ABCD

1-5

1.5-800

600/1000

WDZ-YJY22
WDZ-YJE22

交联聚乙烯绝缘钢带铠装聚烯烃护套低烟无卤电力电缆

ABCD

1-5

1.5-400

600/1000

WDZN-YJY
WDZN-YJE

交联聚乙烯绝缘聚烯烃护套阻燃耐火低烟无卤电力电缆

ABCD

1-5

1.5-800

600/1000

WDZN-YJY22
WDZN-YJE22

交联聚乙烯绝缘钢带铠装聚烯烃护套耐火低烟无卤电力电缆

ABCD

1-5

1.5-400

600/1000

六、使用特性

1)电力电缆的额定电压U0/U0.6/1KV,控制电缆的额定电压U0/U450/750V
2)电缆长期允许工作温度不超过90
3)安装时环境温度不宜低于0℃。
4)电缆安装时的最小弯曲半径
a
、低烟无卤阻燃、耐火控制电缆:无铠装层的电缆应不小于电缆外径的6倍,有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。
b
、低烟无卤阻燃、耐火电力电缆的最小弯曲半径见表3

3

项目

单芯电缆

多芯电缆

无铠装

有铠装

无铠装

有铠装

安装时最小弯曲半径

20D

15D

15D

12D

D-电缆的外径

5
、多芯电缆中性线导体标称截面见表
4

主绝缘线芯导体标称截面/mm2

中性线导体标称截面/mm2

3+13+24+1

45

4

2.5

4

6

4

6

10

6

10

16

10

16

25

16

25

35

16

35

50

25

50

70

35

70

95

50

95

120

70

120

150

70

150

185

95

185

240

120

240

300

150

300

400

185

400

6、单芯电缆导电线芯为圆形,16mm2及以上者可以紧压。多芯电缆线芯截面为35mm2及以下者,其线芯应为圆形,线芯截面在50mm2及以上者为扇形、瓦形或半圆形。四芯电缆中第4芯(中性线芯)可为圆形或扇形。五芯电缆中性线可为圆形或瓦型6mm2及以下者允许由单根导体构成,10mm2及以上者由多根单线组成。成型导体(扇形、瓦形或半圆形)应当紧压。

七、主要性能
1
、低烟无卤阻燃型
1
)、阻燃性能应能通过GB18380的成束电缆燃烧试验,试验后电缆烧焦或受影响部分达到的高度应不超过火焰作用点以上2.5m.或单根垂直燃烧试验. 2)、卤酸气体释放量试验应能通过GB/T17650.1-1998卤酸气体总量的测定∠5mg/g以及GB/T17650.2-19981用测量PH值和电导率来测定气体的酸度 1L水中PH≥4.3   电导率值应不超过10us/mm
3
)、烟密度试验应能通过GB/T17651.2-1998电缆或光缆在特定条件下燃烧的烟密度测定(透光率的最小值≥60%
4
)、导体直流电阻符合GB/T3956的规定
5
)、工频耐压试验:电力电缆应经受3500V5min不击穿。控制电缆应经受3000V5min不击穿。
6
)、应经受-15℃的低温卷绕试验或低温冲击试验.试验后试样表面应无目力可见的裂纹.
2
、低烟无卤耐火型
除满足阻燃低烟无卤型的性能以外,其耐火试验应能通过GB/T19216-2003在火焰条件下或光缆的线路完整性实验中的规定,在750 90min燃烧,2A熔丝不熔断。

八、电缆的规格及参考数据见表5-12
WDZ-KYJY
交联聚乙烯绝缘聚烯烃护套阻燃低烟无卤控制电缆
WDZ-KYJY22
交联聚乙烯绝缘钢带铠装聚烯烃护套阻燃低烟无卤控制电缆表 WDZN-KYJY 交联聚乙烯绝缘聚烯烃护套阻燃耐火低烟无卤控制电缆
WDZN-KYJY22
交联聚乙烯绝缘钢带铠装聚烯烃护套阻燃耐火低烟无卤控制电缆
WDZ-YJY
WDZ-YJE 交联聚乙烯绝缘聚烯烃护套阻燃低烟无卤电力电缆
WDZ-YJY22
交联聚乙烯绝缘钢带铠装聚烯烃护套阻燃低烟无卤电力电缆
WDZN-YJE
交联聚乙烯绝缘聚烯烃护套阻燃耐火低烟无卤电力电缆
WDZN-YJY22
交联聚乙烯绝缘钢带铠装聚烯烃护套阻燃耐火低烟无卤电力电缆
