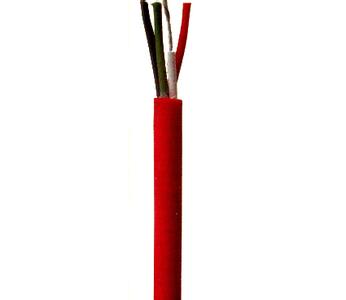

RGGP KF46GR KF46GRP硅橡胶控制电缆

产品名称: RGGP KF46GR KF46GRP硅橡胶控制电缆
产品型号: RGGP KF46GR KF46GRP
产品价格: 电议 特价:电议
发布时间:2016/10/5 17:13:59
关 注 度:15182

RGGP KF46GR KF46GRP硅橡胶控制电缆

一、用途

本产品适用于航空、航天、军工、钢铁、电厂、冶金机械、石油化工等高温工业中,额定电压450V/750及以下的控制及临控回路中。它具有优良的耐高温、阻燃、耐辐射、耐老化、耐臭氧、耐油、防水等特性,同时具有良好的耐寒性、耐候性。



二、型号、名称及规格

型号

名称

规格

芯数

截面http://www.anhdl.com

KGG

铜芯硅橡胶绝缘硅橡胶护套控制电缆

1~37

0.5、0.75、1、1.5、2.5、4、6、10

KGGP

铜芯硅橡胶绝缘硅橡胶护套铜丝编织屏蔽控制电缆

1~37

0.5、0.75、1、1.5、2.5、4、6、10

RGGP

铜芯硅橡胶绝缘硅橡胶护套铜丝编织屏蔽软电缆

1~37

0.5、0.75、1、1.5、2.5、4、6、10



KF46GR

铜芯氟塑料绝缘硅橡胶护套控制软电缆

1~37

0.5、0.75、1、1.5、2.5、4、6、10

KF46GRP

铜芯氟塑料绝缘硅橡胶护套铜丝编织屏蔽控制软电缆

1~37

0.5、0.75、1、1.5、2.5、4、6、10

注:1.RGGP、YGC-KF46R、YGC-KF46RP型与KGGP、KGG型的区别是:RGGP、YGC-KF46R、YGC-KF46R型导体结构是5类或6类软导体;KGGP、KGG型导体结构是2类导体或7根绞合结构。http://www.anhdl.com

2.除以上所列出的规格、芯数以外,如果用户需要其它各种规格、芯数的电缆可以提

出,我公司可根据用户的特殊要求专门订制以满足需要。

三、产品执行标准
    Q/HY04.1-2007 、Q/HY04.2-2007



四、使用条件

交流额定工作电压: U0/U 450/750V及以下

工作温度:YGC-KF46R、YGC-KF46RP型号导体最高温度为+260℃

固定敷设:-60℃~180℃

环境温度:非固定敷设-40℃~180℃

电缆的最低敷设温度:不低于0℃,低于0℃时应进行预热。

电缆允许弯曲半径:不小于电缆外径的6倍

电缆有优良的抗氧、耐臭氧、耐紫外线照射性能,长期在室外使用不发生龟裂;有卓越的电性能,耐电晕性和耐电弧性也非常好;有优良的物理机械性能,在150℃高温下,其机械性能远远优越于通用橡套软电缆;具有良好的耐化学物质性能、耐燃料油及油类性能。无臭、无味、无毒,具有低表面活性和低吸温性性能。



五、 电缆结构描述

5.1 导体

导体采用符合GB/T 3956要求的铜导体。

导体表面光洁、无油污、无损伤绝缘的毛刺、锐边。

5.2 绝缘

绝缘材料采用硅橡胶或氟塑料材料,绝缘紧密挤包在导体上,且容易剥离不伤导体,绝缘表面平整、光滑。

绝缘厚度符合标准的规定,绝缘厚度的平均值不小于标称值,其最薄处的厚度不小于标称值的90%-0.1mm。

5.3成缆

绝缘线芯绞合成缆,成缆的绞向为右向,成缆后重叠绕包聚酯膜包带,重叠绕包的搭盖率不小于20%。

5.4填充

为使成缆的缆芯圆整,根据需要允许采用非吸湿性材料作为填充。

5.5屏蔽(对于有屏蔽的电缆)

在缆芯上编织铜丝,编织密度不小于80%。

5.6外护套

外护套材料采用硅橡胶护套材料。

护套紧密挤包在绝缘线芯或缆芯上,且容易剥离不伤缆芯。护套表面光洁、色泽均匀。

护套厚度符合标准的规定,护套厚度的平均值不小于标称值,其最薄处的厚度不小于标称值的85%-0.1mm。

http://www.anhdl.com

六、主要技术指标

20℃导体直流电阻、最小绝缘电阻见下表。

成品电缆应经受交流50Hz,试验电压3000V,5分钟不击穿。

表1

标称截面mm2

导体直流电阻≤Ω/km

导体直流电阻≤Ω/km

20℃最小绝缘电阻

20℃最小绝缘电阻

2类导体

5、6类导体

MΩ·km

MΩ·km

不镀金属

镀金属

不镀金属

镀金属

KGG、KGGP

KGG、KGGP

YGC-KF46R、YGC-KF46RP、RGGP

YGC-KF46R、



KGG、KGGP、RGGP

YGC-KF46R、YGC-KF46RP

0.5

36

36.7

39

40.1

100

1300

0.75

24.5

24.8

26

28.7

100

1300

1

18.1

18.2

19.5

20

100

1300

1.5

12.1

12.2

13.3

13.7

100

1300

2.5

7.41

7.56

7.98

8.27

100

1300

4

4.61

4.7

4.95

5.09

100

1300

6

3.08

3.11

3.3

3.39

100

1300



七、注意事项:

1  电缆移动使用时温度范围应控制在-30℃ ~ +180℃之间,温度过低易造成电缆内部或护套因弯折受损伤。

2  电缆的编织屏蔽层是防电磁干扰的结构,安装使用时应接通0电位(地电位),防止因电磁场的干扰所产生的静电荷产生电场干扰电缆信号的传输、使所产生的静电荷及时泄漏。该电缆的屏蔽层对磁场也同样具有一定的防护作用。

3  电缆应避免车辆碾压、或硬物体强烈撞击,以免损坏电缆的绝缘层或护套。

4  电缆储存时应存放在避免阳光照射的环境条件干燥的通风良好的库房内储存,并避免接触具有腐蚀性的溶剂液体或气体。
