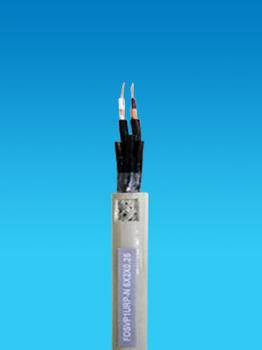

ZR-SC-G-VVP-2*1.5热电偶用补偿导线、补偿电缆

产品名称: ZR-SC-G-VVP-2*1.5热电偶用补偿导线、补偿电缆
产品型号: ZR-SC-G-VVP
产品价格: 电议 特价:电议
发布时间:2013-5-27 20:20:09
关 注 度:10737
热电偶补偿导线补偿电缆,是在一定温度范围内(包括高温、常温)具有与匹配的热电动势的标称值相同的一对带有绝缘层的导线,用它们连接热电偶与测量装置,以补偿它们与热电偶连接处的温度变化所产生的误差。本产品适用于分度号为S、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接,以提高测量精度。
ZR-SC-G-VVP-2*1.5热电偶用补偿导线使用条件:

(1) 工作温度:耐热用:最高200℃和260℃两种;

       一般用:最高70℃和105℃两种。

(2) 最低环境温度:氟塑料绝缘和护套电缆:固定敷设-60℃,非固定敷设-20℃;

       聚氯乙烯绝缘和护套电缆:固定敷设-40℃,非固定敷设-15℃。

(3) 最小弯曲半径:聚氯乙烯绝缘和护套电缆非铠装电缆不小于电缆外径的6倍,氟塑料绝缘和护套非铠装电缆不小于电缆外径的10倍,铠装电缆不小于电缆外径的12倍。

3、产品品种、规格、结构型式

(1) 产品品种及型号:见表1
                                                                                                       表1



产品名称
型 号
配用热电偶
热电偶分度号
铜-铜镍补偿型导线(电缆)
SC
铂铑10-铂热电偶
铂铑13-铂热电偶
S
铁-铜镍补偿型导线(电缆)
铜-铜镍补偿型导线(电缆)
KCA
KCB
镍铬-镍硅热电偶
K
镍铬-镍硅延长型导线(电缆)
KX
镍铬-镍硅热电偶
K
铁-铜镍补偿型导线(电缆)
镍铬硅-镍硅延长型导线(电缆)
NC
NX
镍铬硅-镍硅热电偶
N
镍铬-铜镍延长型导线(电缆)
EX
镍铬-铜镍热电偶
E
铁-铜镍延长型导线(电缆)
JX
铁-铜镍热电偶
J
铜-铜镍延长型导线(电缆)
TX
铜-康铜镍电偶
T
(2) 产品规格:见表2



表2




名 称
导体标称截面mm2
导体结构 mm
补偿导线
补偿电缆
A
B
线芯对数
1
二线组:1~24对
三线组:1~19对
0.5
1/Φ0.80
7/Φ0.30
1.0
1/Φ1.13
7/Φ0.43
1.5
1/Φ1.37
7/Φ0.52
2.5
1/Φ1.76
19/Φ0.41



注:① 补偿导线规格为:2*导体标称截面,补偿电缆规格为:芯数*2*导体标称截面,推荐的线对


为:1、2、3、4、5、6、7、8、9、10、12、14、16、19、24等。

② 根据用户的要求可提供阻燃型、耐火型、低烟低卤型、低烟无卤型补偿电缆以及耐热硅橡胶绝缘和护套补偿电缆。订货时需注明即可。

4、技术要求

   (1) 补偿导线及补偿电缆合金导体和绝缘层颜色:见表3

                                                                                                         表3



产品型号
补偿导线及电缆线芯
绝缘层着色
配用热电偶
分度号
正极
负极
正极
负极
SC
铜镍0.6
绿
S(铂铑10-铂)
R(铂铑13-铂)
KCA
铜镍22
K(镍铬-镍硅)
KCB
铜镍40
KX
镍铬10
镍硅
EX
镍铬10
铜镍45
E(镍铬-铜镍)
JX
铜镍45
J(铁-铜镍)
TX
铜镍45
T(铜-铜镍
NC
铜镍18
N(镍铬硅-镍硅)
NX
镍铬硅
镍硅



(2) 补偿导线及补偿电缆使用分类、等级标志及护套着色:见表4


表4



使用分类
标志代号
允差等级及标志
护套着色
普通级
精密级
普通级
精密级
本安型
一般用
G
S
黑色
灰色
蓝色
耐热用
H
黑色
灰色
蓝色



(3) 补偿导线及补偿电缆热电特性及允差表:见表5


表5



型号
使用
分类
温度范围℃
热电动势允差μV
测量端
温度℃
往复电阻20℃长度为1m不大于Ω
普通级
精密级
0.5mm2
1.0mm2
1.5mm2
2.5mm2
SC
G
0~100
±60(±5.0℃)
±30(±5.0℃)
1000
0.10
0.05
0.03
0.02
H
0~200

KCA
G
0~100
±100(±2.5℃)
±60(±1.5℃)
1000
1.40
0.70
0.47
0.28
H
0~200
900
KCB
G
0~100
900
1.04
0.70
0.47
0.28
KX
G
-20~100
900
2.20
1.10
0.73
0.44
H
-25~200
900
EX
G
-20~100
±200(±2.5℃)
±120(±1.5℃)
500
2.50
1.25
0.83
0.50
H
-25~200
500
JX
G
-20~100
±140(±2.5℃)
±85(±1.5℃)
500
1.30
0.65
0.43
0.26
H
-25~200
500
TX
G
-20~100
±60(±1.0℃)
±30(±0.5℃)
300
1.04
0.52
0.35
0.21
H
-25~200
±90(±1.5℃)
±48(±0.8℃)
300
NC
G
0~100
±100(±2.5℃)
±60(±1.5℃)
900
1.50
0.75
0.50
0.30
H
0~200
900
NX
G
-20~100
900
2.86
1.43
0.95
0.57
