橡套扁电缆-橡套扁平软电缆YBZ

产品名称: 橡套扁电缆-橡套扁平软电缆YBZ
产品型号: YBZ
产品价格: 电议 特价:电议
发布时间:2014-1-6 20:33:58
关 注 度:12047

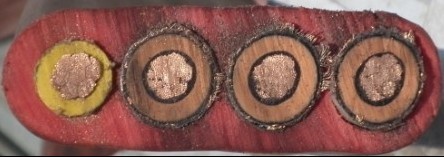

橡套扁电缆(氯丁胶扁电缆)是专为电缆特殊场合设计制造的,如起重机械、行车等,电缆弯曲时不打结,折叠整齐。YB、YBF、YBZ三大类产品满足各种场合的需要。 图中图片为钢丝加强型YFBPG 3*8*1电缆 为特种型号规格电缆,如有定做的请提供样品。

  一、橡套扁电缆技术参数

  1、交流额定电压:Uo/U=450V/750V

  Uo任一主导体和地之间电压有效值

  U任二相导体之间有效值

  2、使用电压: 交流系统:<1.1额定电压

  直流系统:<1.5额定电压

  3、线芯长期工作温度:≤65℃

  4、产品标准: Q/AQ001-91

  二、 橡套扁电缆名称、用途 型号 名称 允许温升 适用范围

  YBP-J 天然丁苯绝缘和护套钢丝加强型铜丝屏蔽扁电缆 70°C 室内无油污场所

  YFBPG 天然丁苯绝缘和氯丁护套钢丝加强型铜丝屏蔽扁电缆 70°C 室外及有油污场所

  YBP 天然丁苯绝缘和护套铜丝屏蔽扁电缆 70°C 室内无油污场所

  YB 天然丁苯绝缘和护套扁平软电缆 70°C 室内无油污场所

  YBFP 天然丁苯绝缘和氯丁护套铜丝屏蔽扁电缆 70°C 室外及有油污场所

  橡套电缆具有不延燃性

  YBF 天然丁苯绝缘和氯丁护套扁平软电缆 70°C

  型号 名称 主要用途

  YB 移动扁形橡套电缆 作室内起重运输

  机械电源线

  YBF 非延燃性移动扁平形

  橡套电缆 适用于户外接触油污场合具有耐气候性和非延燃性

  YBZ 阻燃性扁形橡套电缆 同YBF具有阻燃性

  型号 截面mm² 芯数

  YB 1.5-2.5 3、4、5、7、8、10、12

  YBF 4-6 3、4、5

  YBZ 25-70 3、4

  三、 扁平电缆产品截面示意图

  四、 橡套扁电缆技术参数 规格 导体结构 电缆参考数据 20°C最小绝缘电阻MΩ

  外径上限(宽度×厚度) 近似重量 20°C最大直流电阻

  芯数×截面积mm² 根数、直径mm YB YBF YBZ

  mm YB YBF YBZ

  Kg/Km 不镀锡

  Ω/KM 镀锡

  Ω/KM YB YBF YBZ

  3×4 56/0.30 19.6×8.9 285 4.95 5.09 50 400

  3×6 84/0.30 22.0×9.9 380 3.30 3.39

  3×10 84/0.40 27.5×12.0 615 1.91 1.95

  3×16 126/0.40 31.1×13.3 830 1.21 1.24

  3×25 196/0.40 38.3×15.8 1230 0.78 0.795

  3×35 276/0.40 42.8×17.6 1605 1.554 0.565 40 300

  3×50 396/0.40 49.2×20.0 2205 0.386 0.393

  3×70 360/0.50 55.6×22.5 2965 0.272 0.277
