影视灯光设备用阻燃柔性电缆ZB-SYFFDR ZR-YSFVRP ZR-YSFVRPB ZR-YSFVBRJ ZR-YSFVBRZPB WDZ-YSFEBRJPB

产品名称: 影视灯光设备用阻燃柔性电缆ZB-SYFFDR ZR-YSFVRP ZR-YSFVRPB ZR-YSFVBRJ ZR-YSFVBRZPB WDZ-YSFEBRJPB
产品型号: ZB-SYFFDR ZR-YSFVRP ZR-YSFVRPB ZR-YSFVBRJ ZR-YSFVBRZPB WDZ-YSFEBRJPB
产品价格: 电议 特价:电议
发布时间:2013-3-30 8:50:46
关 注 度:9113

         影视灯光设备用阻燃柔性电缆

●产品特点及用途

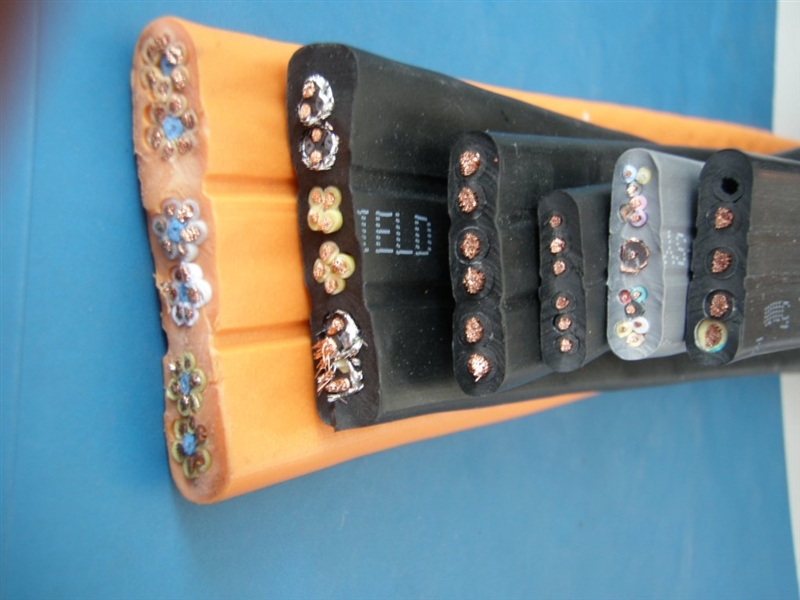

  本产品适用于交流额定电压(UO/U450/750V及以下作舞台光源及电气设备传输电能及信号用。针对影视行业舞台光源及电气设备频繁移动,要求电缆柔软、弯曲半径小、回弹性好和消防安全性能高的特点,我公司通过对电缆原辅材料、产品结构及生产工艺等方面的革新,研制开发出影视灯光设备用阻燃柔性电缆。该电缆具有外形美观、电气性能优越、耐腐蚀等性能。并可根据用户要求生产低烟低卤阻燃和低烟无卤阻燃环保型影视电缆,广泛应用于剧场、体育馆及各种文艺演出场所。带状电缆适用于电视台演播室、剧院、体育馆等大型场馆中多功能灯具吊杆垂直折叠布线及水平集中布线,放线简便整齐,具有良好的散热性和弯曲性。

注:可根据顾客要求,与(2×0.3)、(3×0.3)、(4×0.3)、(2×0.5)、(3×0.5)、(4×0.5)或屏蔽型的控制芯以及超5类缆(4×2×0.5)、屏蔽网线、光缆任意组合,总芯数不超过24芯。

摄影光源软电缆采用90°阻燃热塑弹性体作为绝缘及护套材料,导体采用先束后绞工艺。柔韧性好、耐磨、载流量大、适应温度范围广、阻燃性能好,特别适用于剧院/演播厅硅箱电源、灯光照明电源。

环保电缆采用阻燃超柔弹性体复合物,无毒、不含有害重金属,柔软性能好,产品经国家消防产品质量监督检验中心检测,阻燃性能通过B类成束燃烧试验。环保型电缆通过了瑞士SGS环保检测,不含卤素及有害重金属,符合欧盟RHOS环保标准要求。

音频信号电缆外径小、重量轻、柔软性高、传输性能好,能够保证舞台灯光控制的准确度。采用铝箔或者、铝箔加细铜丝编织复合屏蔽形式,电气性能稳定、抗干扰性能好,适用于灯光换色器、灯光控制及音频安装使用。

扬声器电缆采用高纯度单晶铜和无氧铜复合绞制而成,聚录乙烯或聚烯烃作为绝缘护套材料,柔软性好,高低温性能好,耐磨、容量大、阻燃性能好,且燃烧时发烟量少,不含卤素或卤素含量极低,适用于扬声器与接收器或放大器的连接用电缆。

流动演出插接电缆 采用高弹性绝缘护套材料,线缆柔韧性更好。三芯欧标防水接插头、19芯插头的焊接采用进口设备、材料,焊点均匀、牢固,导电性能好。

主要技术性能

绝缘线芯经2500V/5min电压试验不击穿。

成品电缆经2000V/5min电压试验不击穿。

软电缆的机械强度(曲挠试验)经受15000次往复运动,即30000次单程运动后,应既不发生电流断路,也不发生导体之间的短路(试验后的试样按规定进行电压试验,应不击穿)。

电缆的阻燃性应符合GB/T18380.3-2001 电线电流燃烧试验方法 3部分 成束电线或电缆的垂直燃烧试验方法(等同于IEC 60332-31992)的要求。

交货长度

成盘长度不小于1000米,成圈长度为100

允许长度不小于20米的短段交货,其数量应不超过交货总长度的10%,且每件中的短段数量不超过2个。

根据双方协议,允许以任何长度交货    长度计量误差不超过±0.5%

  ●产品执行标准

  影视灯光设备用阻燃柔性电缆执行Q/321084KLB08-2009.

      ●使用特性

  1.交流额定电压(UO/U):450/750V.

  2.导体长期允许工作温度为:热塑性弹性体绝缘 7090105℃(根据型号的温度等级而定),低烟低卤或低烟无卤绝缘 7090℃(根据型号的温度等级而定)

  3.最低环境温度:固定敷设-40℃,非固定敷设-10℃。

  4.允许弯曲半径:不小于电缆外径的6倍。

    ●主要技术指标

  项目技术指标

  20℃时导体直流电阻≤Ω/km 截面(mm20.50 0.75 1.0 1.5 2.5 4.0 6.0

  R类铜芯 39.0 26.0 19.5 13.3 7.9 84.9 53.30

  试验电压 3000V/5min

  绝缘电阻符合国标GB9330

  阻燃性能符合国标GB/T18380.3-2001的规定

  ●产品型号及名称

   ZR-YSFVR 热塑性弹性体绝缘及护套影视灯光设备用阻燃柔性电缆

  ZR-YSFVRP 热塑性弹性体绝缘及护套编织屏蔽影视灯光设备用阻燃柔性电缆

  ZR-YSFVRPB 热塑性弹性体绝缘及护套部分编织屏蔽影视灯光设备用阻燃柔性电缆

  ZR-YSFVBR 热塑性弹性体绝缘及护套影视灯光设备用阻燃柔性扁电缆

  ZR-YSFVBRJ 热塑性弹性体绝缘及护套绞合线组影视灯光设备用阻燃柔性扁电缆

  ZR-YSFVBRZ 热塑性弹性体绝缘及护套单线加绞合线组影视灯光设备用阻燃柔性扁电缆

  ZR-YSFVBRJP 热塑性弹性体绝缘及护套绞合线组编织屏蔽影视灯光设备用阻燃柔性扁电缆

  ZR-YSFVBRZP 热塑性弹性体绝缘及护套单线加绞合线组编织屏蔽影视灯光设备用阻燃柔性扁电缆

  ZR-YSFVBRPB 热塑性弹性体绝缘及护套部分编织屏蔽影视灯光设备用阻燃柔性扁电缆

  ZR-YSFVBRJPB 热塑性弹性体绝缘及护套绞合线组部分编织屏蔽影视灯光设备用阻燃柔性扁电缆

  ZR-YSFVBRZPB 热塑性弹性体绝缘及护套单线加绞合线组部分编织屏蔽影视灯光设备用阻燃柔性扁电缆

  WDZ-YSFER 低烟无卤阻燃聚烯烃绝缘及护套影视灯光设备用低烟无卤阻燃柔性电缆

  WDZ-YSFERP 低烟无卤阻燃聚烯烃绝缘及护套编织屏蔽影视灯光设备用低烟无卤阻燃柔性电缆

  WDZ-YSFERPB 低烟无卤阻燃聚烯烃绝缘及护套部分编织屏蔽影视灯光设备用低烟无卤阻燃柔性电缆

  WDZ-YSFEBR 低烟无卤阻燃聚烯烃绝缘及护套影视灯光设备用低烟无卤阻燃柔性扁电缆

  WDZ-YSFEBRJ 低烟无卤阻燃聚烯烃绝缘及护套绞合线组影视灯光设备用低烟无卤阻燃柔性扁电缆

  WDZ-YSFEBRZ 低烟无卤阻燃聚烯烃绝缘及护套单线加绞合线组影视灯光设备用低烟无卤阻燃柔性扁电缆

  WDZ-YSFEBRJP 低烟无卤阻燃聚烯烃绝缘及护套绞合线组编织屏蔽影视灯光设备用低烟无卤阻燃柔性扁电缆

  WDZ-YSFEBRZP 低烟无卤阻燃聚烯烃绝缘及护套单线加绞合线组编织屏蔽影视灯光设备用低烟无卤阻燃柔性扁电缆

  WDZ-YSFEBRPB 低烟无卤阻燃聚烯烃绝缘及护套部分编织屏蔽影视灯光设备用低烟无卤阻燃柔性扁电缆

  WDZ-YSFEBRJPB 低烟无卤阻燃聚烯烃绝缘及护套绞合线组部分编织屏蔽影视灯光设备用低烟无卤阻燃柔性扁电缆

  WDZ-YSFEBRZPB 低烟无卤阻燃聚烯烃绝缘及护套单线加绞合线组部分编织屏蔽影视灯光设备用低烟无卤阻燃柔性扁电缆

    注:我公司可根据用户需求生产低烟低卤阻燃热塑性弹性体绝缘及护套影视灯光设备用柔性电缆,电缆型号前加阻燃特性代号:“DDZ”即可,如:DDZ-YSFVR.

  注:有关电缆的详细技术参数请向我公司垂询。
