直流电缆 DC-WDZB-EPR-1.8kV 1*150 1*400轨道交通软电缆

当前位置:首页 >> 产品中心 >> 直流电缆 DC-WDZB-EPR-1.8kV 1*150 1*400轨道交通软电缆

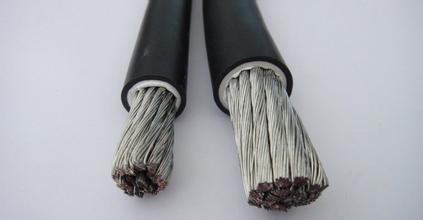

直流电缆 DC-WDZB-EPR-1.8kV 1*150 1*400轨道交通软电缆

产品名称: 直流电缆 DC-WDZB-EPR-1.8kV 1*150 1*400轨道交通软电缆
产品型号: DC-WDZB-EPR-1.8kV
产品价格: 电议 特价:电议
发布时间:2017/1/4 9:54:13
关 注 度:11919

直流电缆 DC-WDZB-EPR-1.8kV 1*150 1*400轨道交通软电缆

导体材料: IEC 60228,5类绞合镀锡铜丝

绝缘材料: 辐照交联低烟无卤阻燃聚烯烃

护套材料: 辐照交联低烟无卤阻燃聚烯烃

芯数: 1

试验电压 kV/min: 6.5/5 不击穿

工作环境温度 ℃: -40~﹢90

导体最高温度: ﹢120℃

参考短路允许温度:200℃5S

使用寿命:>25年( -40~﹢90℃)

额定电压: DC:1.8kv  AC U。/U: 0.6/1kv

耐气候性: UV

阻燃: 单根垂直燃烧(IEC60811-2-1)

耐日光测试:HD605/A1

成品电缆耐臭氧测试:EN50396

烟密度:IEC61034,EN50268-2

直流电缆 DC-WDZB-EPR-1.8kV 1*150 1*400轨道交通软电缆



一、概述:

直流电缆 DC-WDZB-EPR-1.8kV 1*150 1*400轨道交通软电缆地铁用直流电缆 防水、防鼠、防蚁交联乙丙绝缘低烟无卤聚烯烃护套环保轨道交通电缆。

二、产品标准及试验方式:

直流电缆 DC-WDZB-EPR-1.8kV 1*150 1*400轨道交通软电缆地铁用直流电缆按GB/T 12528-2008《交流额定电压3KV及以下轨道交通车辆用电缆》附录A刮摩试验。试验设备与方法:刮磨试验温度设定在20±5℃,刮摩试验机在平行于轴线安装的样品线上刮磨(10±1)mm行程,刮磨速度是50-60次/分钟(注:1次代表往返行程)。

刮磨试验机配备一个计划器和一个刮针与样品线内芯导体电气接触时跳停装置。试验设备见图1与图2所示。

直流电缆 DC-WDZB-EPR-1.8kV 1*150 1*400轨道交通软电缆地铁用直流电缆中规定,刮针的直径是0.45±0.01mm,在刮针和样品线导体之间施加50V电压,刮针与导体接通时限制电流为0.05A,保证了试验时的人身安全。试验开始前,从待测电缆上取750mm样品线一根,将电缆二端剥离20mm左右的绝缘,按上图将样品线固定在试验设备上,接通电源,按压开始按钮,开始试验,该点刮磨接触开关跳停后,将样品线向前移动100mm,按固定方向(可从右至左,也可从左至右)转动90°,每个方向测量一点,共4点,最后计算时,取4点刮磨次数的平均值。国标中不同界面的电线有不同的负荷标准,具体见表1。



直流电缆 DC-WDZB-EPR-1.8kV 1*150 1*400轨道交通软电缆地铁用直流电缆根据GE运输公司最新电缆技术规范G版所述,成品电缆的耐磨次数不低于1000个循环(即2000个行程)。该标准中所测电缆截面积≤12AWG(3.332mm2),具体电缆规格与耐磨负重见表2。



标准中规定,刮针的直径是0.45±0.01mm,在刮针和样品线导体之间施加50V电压,刮针与导体接通时限制电流为0.05A,保证了试验时的人身安全。试验开始前,从待测电缆上取750mm样品线一根,将电缆二端剥离20mm左右的绝缘,按上图将样品线固定在试验设备上,接通电源,按压开始按钮,开始试验,该点刮磨接触开关跳停后,将样品线向前移动100mm,按固定方向(可从右至左,也可从左至右)转动90°,每个方向测量一点,共4点,最后计算时,取4点刮磨次数的平均值。国标中不同界面的电线有不同的负荷标准,

该标准中规定的耐磨试验设备是威尔曼热系统目录号是158L238G1或等同设备,要求刮磨刀口与接触的绝缘表面成90°直角,刀口径向半径0.005英寸(约)。试验方法:取一根24英寸(约600mm)电缆,剥掉端头1英寸(约25mm)用于连接电流源,按照表2中所对应的电缆的规格选取不同负荷进行试验,电缆耐磨刀的行程是3/8英寸(约9.37mm)刮磨速度是约55次/分钟,其试验原理、步骤基本与GB/T 12528-2008附录A一致,但GB/T 12528-2008中只规定了3kV及以下的电压,没有此标准细化电压。

三、欧洲标准:

直流电缆 DC-WDZB-EPR-1.8kV 1*150 1*400轨道交通软电缆地铁用直流电缆欧洲标准电缆相关标准制定较早,EN 50305中5.2章节所述,试验温度为20±5℃,电缆耐磨刀口采用抛光弹簧钢针,材料符合ISO8458-2, 刮磨速度是约55±5次/分钟,刀口行程约为10-20mm,电缆样品长度约750mm,电缆样品端导体与恒流相连,当刀口接触导体时,设备自动停机,具体电缆规格与耐磨负重见表3。值得注意的是,EN 50305.5.2中规定,当试验电缆样品直径≤6mm时,刀口材料使用钢针,当试验电缆样品直径>6mm时,刀口材料使用钢片。试验方法与步骤与GB/T 12528-2008附录A基本一致。判定标准:往返≥150次。

项目名称 代号 代号说明
系列代号 DC 直流电缆
阻燃特性 WDZB 无卤低烟阻燃B类
电缆类别 DL 电力电缆
绝缘材料 E 聚烯烃
导体材质 T
内护层/护套材料 E 聚烯烃
装甲 P 屏蔽
结构特征 S 结构
导体种类 R 软导体
耐温等级 125 导体允许长期最高工作温度为125℃
额定电压 1.8kV 额定电压为1.8kV
执行标准 CEEIA B218-2012 CEEIA B218-2012标准
附加标准 GB/T 19666-2005 GB/T 19666-2005 标准

导体材料: IEC 60228,5类绞合镀锡铜丝
 绝缘材料: 辐照交联低烟无卤阻燃聚烯烃
 护套材料: 辐照交联低烟无卤阻燃聚烯烃
 标称截面: 4mm2
 载流量: 55A
 芯数: 1
 导体结构:NO./mm 56/0.30

近似重量:72kg/km
 导体绞合外径:2.60mm
 绝缘 标称厚度 :0.8mm
 护套 标称厚度 :0.9mm
 成品电线外径 :6.1±0.1mm
 导体电阻(20℃):≤5.09Ω/km
 试验电压 kV/min: 6.5/5 不击穿

工作环境温度 ℃: -40~﹢90
 导体最高温度: ﹢120℃
 参考短路允许温度:200℃5S
 使用寿命:>25年( -40~﹢90℃)
 额定电压: DC:1.8kv  AC U。/U: 0.6/1kv
 耐气候性: UV
 阻燃: 单根垂直燃烧(IEC60811-2-1)
 耐日光测试:HD605/A1
 成品电缆耐臭氧测试:EN50396
 烟密度:IEC61034,EN50268-2
