YGC-F46R ZR-F46-22耐高温电缆线

产品名称: YGC-F46R ZR-F46-22耐高温电缆线
产品型号: YGC-F46R ZR-F46-22
产品价格: 电议 特价:电议
发布时间:2015/4/19 12:30:31
关 注 度:16159
氟塑料绝缘耐高温<a href='http://www.anhdl.com/productslist.asp?classid=11'>电力电缆</a>
氟塑料绝缘耐高温电力电缆
一:产品特点及用途
本产品适用于交流额定电压0.6/1KV及以下作固定敷设用输配线路、动力传输或电机引接线,具有耐高温、耐腐蚀、耐酸碱及腐蚀性气体、防水等特性,高温环境电气性能稳定,载流量大,使用寿命长,广泛用于冶金、电力、石化、大型建筑、汽车制造等行业。
二:产品执行标准 http://www.anhdl.com
Q/HHTZH001.2
阻燃耐火特性试验执行GB12666-90标准
三:使用特性
1. 交流额定电压:U0/U 0.6/1KV
2.最高工作温度:聚全氟乙丙烯(F46)绝缘不超过200℃
可溶性聚四氟乙烯(PFA)绝缘不超过260℃
3. 最低环境温度:氟塑料绝缘和护套
 固定敷设-40℃,非固定敷设-15℃
4. 电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶和丁腈护套电缆不低于-25℃)。
5.电缆允许弯曲半径:单芯电缆最小为电缆外径的15倍
多芯电缆最小为电缆外径的10倍
四:高温电缆型号及名称
表1

型号 产品名称 正常使用温度℃
FF46 氟塑料绝缘和护套电力电缆 -60-200
FF46-22 氟塑料绝缘和护套钢带铠装电力电缆 -60-200
FF46P 氟塑料绝缘和护套铜编织屏蔽电力电缆 -60-200
ZR-F46(FV) 氟塑料绝缘阻燃聚氯乙烯护套电力电缆 -40-105
ZR-F46-22(FV22) 氟塑料绝缘钢带铠装阻燃聚氯乙烯护套电力电缆 -40-105
ZR192-FF46 PFA绝缘和护套电力电缆(进口原料) -60-260
ZR192-FF46P PFA绝缘和护套铜编织屏蔽电力电缆(进口原料) -60-260
ZR192-FF46-22 PFA绝缘和护套钢带铠装电力电缆(进口原料) -60-260
YGC-F46(FG) 氟塑料绝缘硅橡胶护套电力电缆 -60-180
YGC-F46-22(FG22) 氟塑料绝缘钢带铠装硅橡胶护套电力电缆 -60-180
YVF-F46 氟塑料绝缘阻燃丁腈聚氯乙烯护套电力电缆 -60-105
YVF-F46-22 氟塑料绝缘钢带铠装阻燃丁腈聚氯乙烯护套电力电缆 -60-105
备注:软结构电缆在原型号中加R,导体线芯中铜丝可以采用镀锡。 五:代号名称和含义 表2
代号 代号含义 http://www.anhdl.com
系列代号
F(F46) 聚全氟乙丙烯(F46)
YVF 丁腈胶
G 硅橡胶
192 进口PFA绝缘和护套
ZR(V) 阻燃聚氯乙烯(分阻燃70℃、90℃、105℃三种)
22 钢带铠装
32 细钢丝铠装
P 铜编织屏蔽
R 多股绞合导体

六:主要技术指标
1.成品电缆导体直流电阻(符合GB3956规定)参照附录A表1。
2.20℃时绝缘电阻不小于500MΩ/KM,180℃时绝缘电阻不小于10MΩ/KM
3.成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
七:基本电缆规格及结构参数

线芯*标称截面(mm2) 导体结构 (根数/直径) mm 电缆最大外径(mm) 计算重量(kg/km)
FF46 ZR192-FF46 ZR-F46 YGC-F46R FF46 ZR192-FF46 ZR-F46 YGC-F46 ZR-F46-22 YGC-F46-22
1*1.5 1/1.38 3.2 - - 25 ? ?
1*2.5 1/1.78 3.5 - - 35 ? ?
1*4 1/2.26 3.8 - - 50 ? ?
1*6 1/2.78 4.2 - - 70 ? ?
1*10 7/1.35 5.9 - - 115 ? ?
1*16 7/1.70 6.8 - - 181 ? ?
1*25 7/2.15 8.0 - - 265 ? ?
1*35 7/2.52 9.0 - - 355 ? ?
1*50 10/2.52 10.5 - - 500 ? ?
1*70 14/2.52 12.5 - - 700 ? ?
1*95 19/2.52 14.6 - - 930 ? ?
1*120 24/2.52 16.0 - - 1190 ? ?
1*150 30/2.52 18.0 - - 1420 ? ?
1*185 37/2.52 19.4 - - 1830 ? ?
2*1.5 1/1.38 7.2 8.2 8.5 75 83 215
2*2.5 1/1.78 8.2 10.0 11.5 99 110 280
2*4 1/2.26 9.6 11.4 12.9 135 150 330
2*6 1/2.78 11.0 14.7 15.0 190 200 400
2*10 7/1.35 12.5 15.8 16.8 298 310 550
2*16 7/1.70 16.00 18.0 19.0 423 435 750
2*25 7/2.15 18.50 20.5 23.0 640 645 1050
2*35 7/2.52 22.00 22.5 25.5 843 850 1300
2*50 16*2.00 - 26.0 29.0 1118 1122 1705
2*70 33*1.64 - 28.8 32.0 1537 1540 2250
2*95 33*1.92 - 30.2 34.5 2082 2058 2870
2*120 33*2.15 - 36.2 40.0 2681 2560 3600
2*150 33*2.41 - 39.6 42.9 3180 3150 4315
2*185 33*2.68 - 41.6 45.6 3998 3940 5257
2*240 56*2.34 ? 46.0 51.0 5280 5120 6250
3*1.5 1/1.37 8.0 8.2 8.5 100 107 286
3*2.5 1/1.78 9.0 9.8 10.5 140 145 355
3*4 1/2.26 10.0 11.0 12.0 195 201 445
3*6 1/2.78 11.5 13.3 14.3 260 268 490
3*10 7/1.35 14.8 15.8 17.0 422 422 713
3*16 7/1.70 17.5 18.8 20.5 615 640 920
3*25 7/2.15 21.0 22.5 24.00 950 925 1315
3*35 7/2.52 23.0 25.0 26.50 1210 1215 1700
3*50 10/2.52 25.5 27.5 29.0 1656 1655 2340
3*70 14/2.52 27.00 31.0 33.0 2285 2298 3080
3*95 19/2.52 31.00 35.0 37.0 3060 3100 4010
3*120 24/2.52 33.00 38.0 40.2 3859 3830 4953
3*150 30/2.52 35.6 43.00 46.0 4755 4718 6180
3*185 37/2.52 40.0 46.0 49.0 5890 5801 7400
3*240 48/2.52 42.5 53.0 57.5 7450 7377 9000
3*4+1*2.5 1/2.26 11.0 13.0 14.2 230 237 471
3*6+1*4 1/2.78 12.0 14.0 16.0 315 320 600
3*10+1*6 7/1.35 16.0 18.0 19.0 495 501 810
3*16+1*10 7/1.70 18.9 20.5 22.0 745 748 1115
3*25+1*16 7/2.15 21.0 23.0 25.0 1085 1090 1555
3*35+1*16 7/2.52 26.5 29.0 31.5 1450 1410 2255
3*50+1*25 10/2.52 - 32.0 34.2 1940 1900 2780
3*70+1*35 14/2.52 - 35.8 38.0 2720 2690 3700
3*95+1*50 19/2.52 - 43.0 45.5 3585 3580 4800
3*120+1*70 24/2.52 - 45.0 48.0 4650 4580 6010
3*150+1*70 30/2.52 - 47.5 50.5 5480 5400 7010
3*185+1*95 37/2.52 - 52.0 55.0 6890 6810 8600
3*240+1*120 48/2.52 - 58.0 61.0 8750 8610 10525
3*4+2*2.5 1/2.26 11.5 12.0 13.0 280 287 521
3*6+2*4 1/2.78 12.5 14.0 14.8 375 380 660
3*10+2*6 7/1.35 16.0 18.0 19.5 565 571 880
3*16+2*10 7/1.70 22.0 24.0 26.0 860 858 1225
3*25+2*16 7/2.15 24.0 26.0 27.5 1285 1290 1755
3*35+2*16 7/2.52 25.0 27.5 29.0 1650 1610 2455
3*50+2*25 16*2.00 - 34.0 36.5 2240 2200 3080
3*70+2*35 33*1.64 - 37.0 39.2 3120 3090 4100
3*95+2*50 33*1.92 - 40.00 41.8 4285 4280 5500
3*120+2*70 33*2.15 - 45.5 48.5 5550 5480 6910
3*150+2*70 33*2.41 - 52.0 56.2 6380 6300 7910
3*185+2*95 33*2.68 - 56.0 58.0 7890 7810 9600
3*240+2*120 56*2.34 - 60.0 64.5 9950 9810 11725
4*4 1/2.26 10.50 11.5 14.0 238 250 480
4*6 1/2.78 12.30 14.5 15.0 333 340 590
4*10 7/1.35 17.00 20.0 21.3 543 550 868
4*16 7/1.70 19.00 21.5 22.9 806 810 1245
4*25 7/2.15 21.50 25.0 26.5 1184 1190 1680
4*35 7/2.52 - 26.0 27.8 1615 1600 2178
4*50 10/2.52 - 28.2 30.0 2170 2170 2940
4*70 14/2.52 , -, , 29.7 30.7 3056 3030 3960
4*95 19/2.52 - 32.5 33.2 4036 4000 5108
4*120 24/2.52 - 36.8 38.8 5120 5080 6400
4*150 30/2.52 - 39.4 41.4 6255 6200 7775
4*185 37/2.52 - 43.7 45.7 7755 7700 9500
我公司生产五芯等截面电缆不在此表中。 http://www.anhdl.com
注:铠装电缆外径参照附录D表1进行计算。

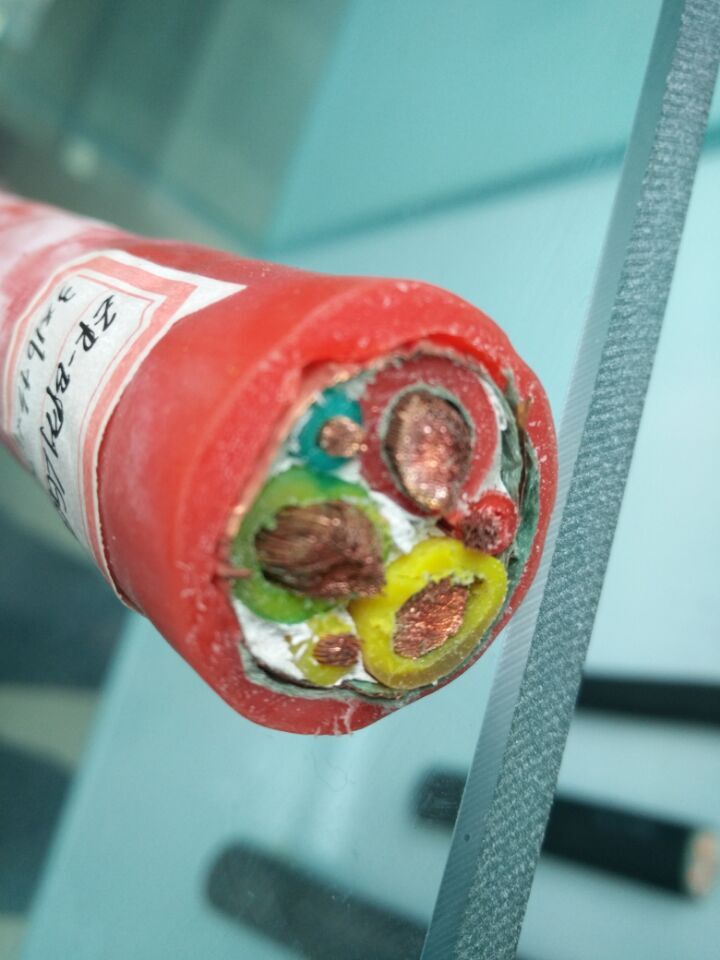

八:部分产品结构示意图:(附图1)
  氟塑料绝缘耐高温电力电缆     氟塑料绝缘耐高温电力电缆
