WDZ-DCYJ-125耐热125℃交联聚烯烃绝缘无卤低烟阻燃轨道交通车辆用电缆 WDZ-DCYJ/1-125铁路机车车辆用电缆
电缆结构参数
型号
导体标称截面mm2
导体结构根数/单线直径mm
绝缘标称厚度mm
电缆外径mm
标称值
最大值
WDZ-DCYJ-125 500V
1
32/0.20
0.4
2.2
2.3
1.5
48/0.20
0.5
2.7
2.8
2.5
77/0.20
0.5
3.1
3.2
4
126/0.20
0.5
3.8
3.9
WDZ-DCYJ-125 750V
0.75
24/0.20
0.8
2.73
3.00
1
32/0.20
0.8
3.02
3.30
1.5
48/0.20
0.8
3.2
3.6
2.5
77/0.20
0.8
3.65
4.20
4
126/0.20
0.8
4.52
5.0
6
189/0.20
0.8
5.2
5.7
10
322/0.20
1.2
7.1
7.7
16
513/0.20
1.2
8.3
9.0
25
798/0.20
1.2
9.7
10.5
35
1121/0.20
1.2
10.9
11.8
50
703/0.30
1.4
12.9
13.9
70
999/0.30
1.6
15.3
16.5
95
1332/0.30
1.6
17.2
18.6
120
1702/0.30
1.8
19.4
21.0
150
2109/0.30
2
21.7
23.4
185
1443/0.40
2
23.6
25.5
240
1924/0.40
2.2
27.2
29.4
300
2368/0.40
2.2
29.7
32.0
WDZ-DCYJ-125 1.5kV
0.75
24/0.20
1.2
3.53
3.9
1
32/0.20
1.2
3.7
4.1
1.5
48/0.20
1.2
4.0
4.4
2.5
77/0.20
1.2
4.5
5.0
4
126/0.20
1.2
5.35
5.9
6
189/0.20
1.2
6.0
6.6
10
322/0.20
1.4
7.5
8.1
16
513/0.20
1.4
8.7
9.4
25
798/0.20
1.4
10.1
10.9
35
1121/0.20
1.4
11.3
12.2
50
703/0.30
1.6
13.3
14.4
70
999/0.30
1.8
15.7
17.0
95
1332/0.30
2
18.0
19.4
120
1702/0.30
2.2
19.6
21.4
150
2109/0.30
2.4
22.5
24.2
185
1443/0.40
2.4
24.4
26.3
240
1924/0.40
2.6
28.0
30.2
300
2368/0.40
2.6
30.5
32.8
WDZ-DCYJ-125 3kV
0.75
24/0.20
1.4
3.93
4.3
1
32/0.20
1.4
4.1
4.5
1.5
48/0.20
1.4
4.4
4.8
2.5
77/0.20
1.4
4.85
5.3
4
126/0.20
1.4
5.75
6.3
6
189/0.20
1.4
6.38
7.0
10
322/0.20
1.6
7.9
8.5
16
513/0.20
1.6
9.1
9.8
25
798/0.20
1.6
10.5
11.3
35
1121/0.20
1.6
11.7
12.6
50
703/0.30
2
14.1
15.2
70
999/0.30
2
16.1
17.4
95
1332/0.30
2.2
18.4
19.8
120
1702/0.30
2.4
20.2
21.8
150
2109/0.30
2.6
22.9
24.6
185
1443/0.40
2.6
24.8
26.8
240
1924/0.40
2.8
28.4
30.6
300
2368/0.40
2.8
30.9
33.4
WDZ-DCYJ/B-125 750V
0.5
19/0.18
0.25
1.40
1.50
0.75
19/0.23
0.25
1.65
1.75
1
19/0.26
0.25
1.80
1.85
1.2
19/0.28
0.25
1.90
2.00
1.5
19/0.32
0.25
2.10
2.15
2.0
19/0.37
0.25
2.35
2.45
2.5
19/0.41
0.25
2.55
2.65
4
19/0.52
0.25
3.10
3.20
6
19/0.64
0.3
3.80
3.85
电缆名称：
WDZ-DCYJ-125耐热125℃交联聚烯烃绝缘无卤低烟阻燃轨道交通车辆用电缆 WDZ-DCYJ/1-125地铁机车车辆用电缆 WDZ-DCYJ-125电缆 WDZ-DCYJ-125机车电缆 WDZ-DCYJ-125机车用聚烯烃软电缆 WDZ-DCYJ-125地铁机车用电缆 WDZ-DCYJ-125地铁机车专用电缆 WDZ-DCYJ-125机车专用软电缆 机车电缆 机车用阻燃软电缆 机车车辆用软电缆 车辆用软电缆 地铁车辆用软电缆 动车用软电缆 动车用照明装置电缆 动车用控制电缆 机车控制电缆 铁路机车车辆用电缆 阻燃机车电缆 阻燃车辆用软电缆 阻燃车辆用控制软电缆 聚烯烃绝缘机车电缆 低烟无卤机车电缆 辐照交联机车电缆 耐热聚烯烃机车电缆 辐照交联机车电缆 辐照交联聚烯烃机车电缆 低烟无卤阻燃机车电缆
电缆应用：
各种机车车辆及城市轨道车辆的配电系统、控制系统、信号系统的电器装置用电缆
移动电器、电动工具、仪器仪表、电子设备、电信机房、成套控制柜、照明工程、机械设备及自动化装置的移动连接
狭小空间及有低烟、无卤、阻燃要求的场合
适用于人口密度大，财产价值高的领域，一旦发生火灾必须保护人员和财产安全
适合干燥或潮湿的室内固定安装，也可用于非连续往复运动无强制牵引的移动安装
室外露天安装，必须做好防紫外线防护

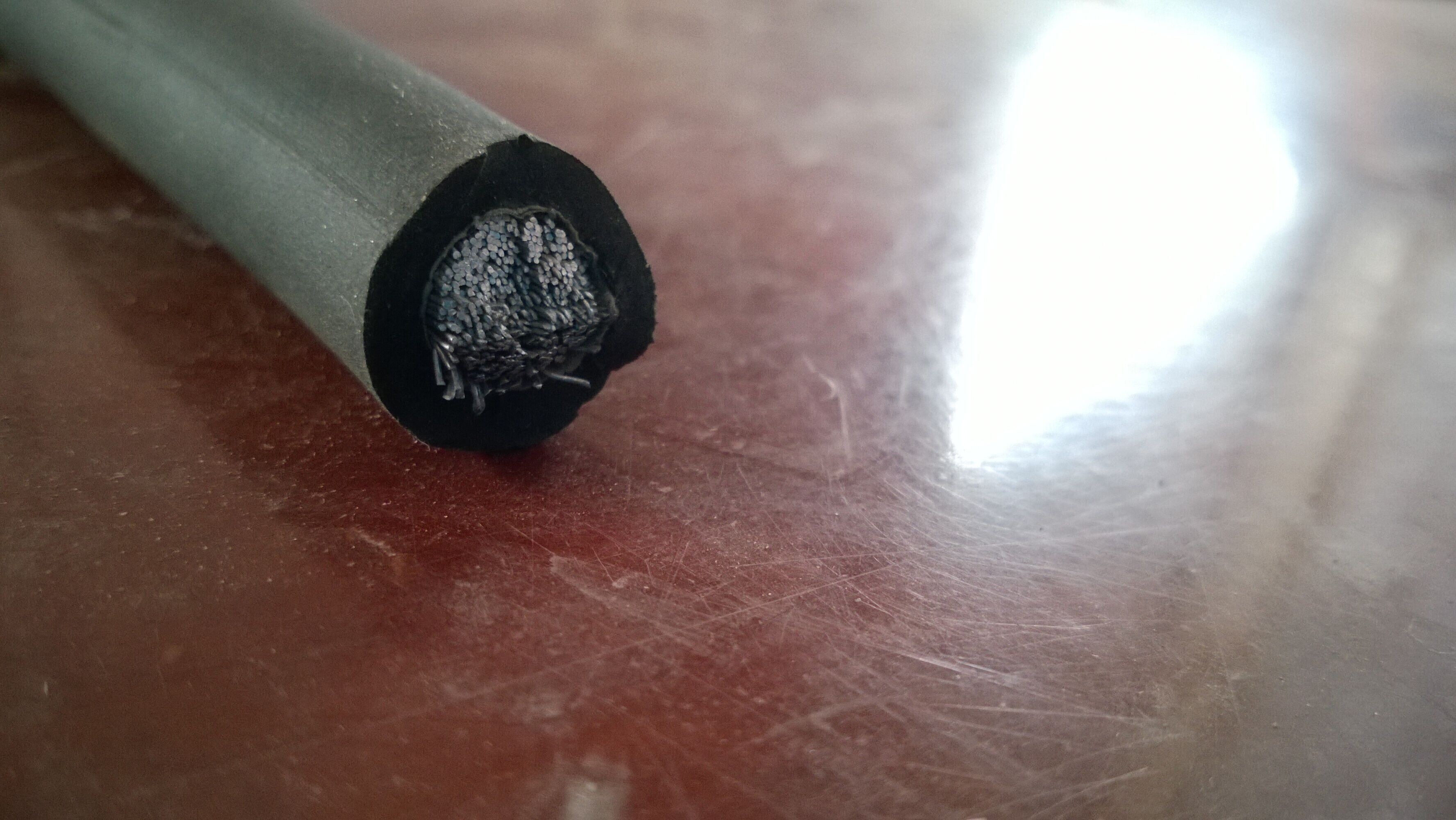

电缆产品结构：
导体：多股镀锡铜丝绞合，符合JB/T 6213.1-1992中5.2的规定，第5类导体
绝缘：特殊辐照交联聚烯烃
绝缘颜色：无优先选用色谱，可选用双色或双色螺旋
可根据客户需要定选用各种颜色
电缆特性：
电缆的长期工作温度应不超过125℃
阻燃、低烟、无卤、可弯曲性、耐潮湿
能承受中等的机械应力
阻燃性：阻燃自熄符合IEC 60332-1
不延燃试验：符合IEC 60332-3-24 和 IEC 60332-3-25
无卤：符合 IEC 60754-1
燃烧气体腐蚀性：符合 IEC 60754-2
低烟密度：符合 IEC 61034-2
电缆技术参数：
工作电压： 250V 750V 1500V 3000V 6000V 10000V
测试电缆：1000V 2000V 3500V 7500V 15000V 21000V
导体电阻20℃ ：根据VDE 0295及IEC 60228第5类，多股细绞镀锡铜丝
绝缘电阻：≥ 20 MΩ/km （20℃）
最小弯曲半径： 固定安装 4 X D（电缆外径）
偶尔移动 6 X D（电缆外径）
工作温度：固定安装 - 40 ~ +125℃
偶尔移动 - 30 ~ +125℃
|
电缆名称 |
电缆型号 |
额定电压 |
芯数 |
导体结构 |
标称截面 mm2 |
|
耐热125℃交联聚烯烃绝缘无卤低烟阻燃轨道交通车辆用电缆 |
WDZ-DCYJ-125 |
250V |
1 |
多股绞合导体 |
0.2 ~ 10 |
|
耐热125℃交联聚烯烃绝缘无卤低烟阻燃轨道交通车辆用电缆 |
WDZ-DCYJ-125 |
750V |
1 |
多股绞合导体 |
0.5 ~ 400 |
|
耐热125℃交联聚烯烃绝缘无卤低烟阻燃轨道交通车辆用电缆 |
WDZ-DCYJ-125 |
1500V |
1 |
多股绞合导体 |
1.0 ~ 400 |
|
耐热125℃交联聚烯烃绝缘无卤低烟阻燃轨道交通车辆用电缆 |
WDZ-DCYJ-125 |
3000V |
1 |
多股绞合导体 |
1.5 ~ 400 |
|
耐热125℃交联聚烯烃绝缘无卤低烟阻燃轨道交通车辆用电缆 |
WDZ-DCYJ-125 |
6000V |
1 |
多股绞合导体 |
1.0 ~ 400 |
|
耐热125℃交联聚烯烃绝缘无卤低烟阻燃轨道交通车辆用电缆 |
WDZ-DCYJ-125 |
10000V |
1 |
多股绞合导体 |
1.5 ~ 400 |
|
注：以上规格为常用型，可根据用户要求定制特殊规格 |
