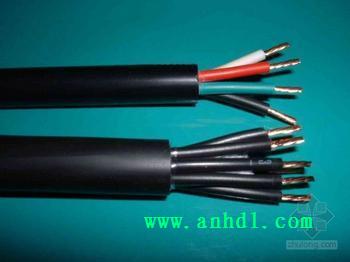

ZR-KVVP,ZR-KYJVP阻燃控制电缆

阅读次数：2624 发布时间：2013-8-22 15:27:54

当前位置：首页 >> 新闻中心 >> ZR-KVVP,ZR-KYJVP阻燃控制电缆

执行标准
GB/T 9330-2008 塑料绝缘控制电缆
GB/T19666-2005阻燃和耐火电线电缆通则
用途
塑料绝缘（PVC绝缘与XLPE绝缘）护套控制电缆使用交流额定电压0.6/1kV，450/750V控制、监控回路及保护线路等场合，用于配电控制及发电厂变电站的电力和电动的控，用于阻燃要求的场合。
产品名称、型号
表1

型号	名称
ZR-KVV	铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃控制电缆
ZR-KYJV	铜芯交联聚乙烯绝缘聚氯乙烯护套阻燃聚氯乙烯控制电缆
ZR-KVVP	铜芯聚氯乙烯绝缘编织屏蔽阻燃控制电缆
ZR-KYJVP	铜芯交联聚乙烯绝缘铜丝编织屏蔽聚氯乙烯护套阻燃控制电缆
ZR-KVVP2	铜芯聚氯乙烯绝缘铜带屏蔽聚氯乙烯护套阻燃控制电缆
ZR-KYJVP2	铜芯交联聚乙烯绝缘铜带屏蔽聚氯乙烯护套阻燃控制电缆
ZR-KVVP3	铜芯聚氯乙烯绝缘铜带屏蔽聚氯乙烯护套阻燃控制电缆
ZR-KYJVP3	铜芯交联聚乙烯绝缘铜带屏蔽聚氯乙烯护套阻燃控制电缆
ZR-KVV22	铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃控制电缆
ZR-KYJV22	铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套阻燃控制电缆
ZR-KVV32	铜芯聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃控制电缆
ZR-KYJV32	铜芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃控制电缆
ZR-KVVP2-22	铜芯聚氯乙烯绝缘铜带屏蔽钢带铠装聚氯乙烯护套阻燃控制电缆
ZR-KYJVP2-22	铜芯交联聚乙烯绝缘铜带屏蔽钢带铠装聚氯乙烯护套阻燃控制电缆
ZR-KVVR	铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆
ZR-KVVRP	铜芯聚氯乙烯绝缘铜丝编织屏蔽聚氯乙烯护套控制软电缆
DDZ-KVV	铜芯聚氯乙烯绝缘聚氯乙烯护套低卤低烟阻燃控制电缆
DDZ-KVVP	铜芯聚氯乙烯绝缘编织屏蔽低卤低烟阻燃控制电缆
DDZ-KVVP2	铜芯聚氯乙烯绝缘铜带屏蔽低卤低烟阻燃控制电缆
DDZ-KVV22	铜芯聚氯乙烯绝缘钢带铠装低卤低烟阻燃控制电缆
DDZ-KVV32	铜芯聚氯乙烯绝缘细钢丝铠装聚低卤低烟阻燃控制电缆
WDZ-KYJY	铜芯交联聚乙烯绝缘无卤低烟阻燃控制电缆
WDZ-KYJYP	铜芯交联聚乙烯绝缘编织屏蔽护套无卤低烟阻燃控制电缆
WDZ-KYJYP2	铜芯交联聚乙烯绝缘铜带屏蔽无卤低烟阻燃控制电缆
WDZ-KYJY23	铜芯交联聚乙烯绝缘钢带铠装无卤低烟阻燃控制电缆
WDZ-KYJY33	铜芯交联聚乙烯绝缘细钢丝铠装无卤低烟阻燃控制电缆
注：阻燃（ZR）分为成束A、B、C类阻燃，分别表示为ZA、ZB和ZC，一般不注明（ZR）等级则为C类。

产品规格
表2

型号	额定电压 V	导体标称截面 mm2
		0.5	0.75	1.0	1.5	2.5	4	6	10

● 额定电压U0/U为450/750V；

● PVC绝缘电缆导体的长期允许工作温度为70℃；XLPE绝缘电缆导体的长期允许工作温度为90℃；
●电缆的敷设温度应不低于0℃，推荐的允许弯曲半径：
       无铠装层的电缆，应不小于电缆外径的6倍；
       有铠装或铜带屏蔽结构的电缆，应不小于电缆外径的12倍；
       有屏蔽层结构的软电缆，应不小于电缆的6倍。

●用颜色识别，5芯及以下电缆的绝缘线芯采用颜色色别，也可用数字色别。

●用数字识别，由内层到外层从1开始按自然数序顺时针方向排列，数字标志颜色应与绝缘颜色有明显的不同。
电缆主要技术指标
1、导体20℃时最大直流电阻见表3
表  3  导体20℃时最大直流电阻/Ω/km

导体标称截面 mm2	导体类别
	第1种	第2种	第5种
	20℃时最大直流电阻 Ω/km
0.5	36.0	36.0	39.0
0.75	24.5	24.5	26.0
1.0	18.1	18.1	19.5
1.5	12.1	12.1	13.3
2.5	7.41	7.41	7.98
4	4.61	4.61	4.95
6	3.08	3.08	3.30
10	1.83	1.83	1.91

2、工频交流耐电压试验见表4
表4 电压试验

额定工作电压项目		450/750V
交流电压频率试验时间试验电压试验结果	50Hz 5分钟 3000V 不击穿	50Hz 5分钟 3500V 不击穿

3、工作温度下的绝缘电阻见表5
表5 长期允许工作温度下绝缘电阻

导体标称截面 mm2	最小绝缘电阻 MΩ.km
	PVC绝缘（70℃）			XLPE绝缘（90℃）
	第1种	第2种	第5种	第1种	第2种
0.5	-	-	0.013	-	-
0.75	0.012	0.014	0.011	1.2	1.4
1.0	0.011	0.013	0.010	1.1	1.3
1.5	0.011	0.010	0.010	1.1	1.0
2.5	0.010	0.009	0.009	1.0	0.9
4	0.0085	0.0077	-	0.85	0.77
6	0.0070	0.0065	-	0.70	0.65
10	-	0.0065	-	-	0.65

4、阻燃性能
阻燃性能应通过GB/T18380.33～35规定的成束燃烧A、B或C类试验，若用户不提出要求时，按C类试验要求，具体符合表6要求
表6 成束燃烧的要求

代号	试验金属材料体积（L/m）	供火时间/min	合格指标
ZA ZB ZC ZD*	7 3.5 1.5 0.5	40 40 20 20	1) 试验上炭长度最大不超过距2.5m; 2) 停止供火后试样上有陷燃烧时间不超过1小时
ZD——只适用于电线电缆外径小于12mm的电线电缆。

5、低卤低烟阻燃性能
PH值≥2.5；透光率≥30%；电导率≤30μS/mm
6、无卤低烟阻燃性能
PH值≥4.3；透光率≥60%；电导率≤10μS/mm
电缆结构及外径尺寸
参考“塑料绝缘控制电缆”相似型号与规格。
交货要求
1、电缆制造长度应不小于100m，允许长度不小于20m的短段电缆交货，其交货数量应不超过交货总长度的10%。
2、计量误差为±0.5%。
3、根据双方协议，允许以任意长度的电缆交货。
