产品名称： KFFP,KFFRP,KFF高温控制电缆 | |
| 产品型号： KFFP,KFFRP,KFF | ||
| 产品价格： |
||
| 发布时间：2022/11/14 14:01:03 | ||
| 关 注 度：4202 | ||
高温控制电缆用途
高温控制电缆用于用电设备器具的控制接线路，长期工作温度为200℃，弯曲半径不小于电缆外径的8倍，有铠装或屏蔽的电缆应不小于电缆外径的15倍。适用于工矿企业、能源交通部门、供交流额定电压450/750伏以下控制、保护线路等高温场合使用的氟塑料绝缘、氟塑料护套控制电缆。

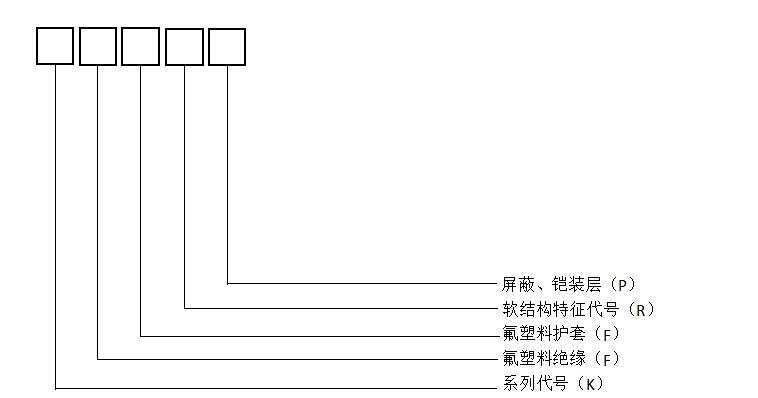

三、高温控制电缆型号和组成
P1镀锡丝屏蔽、P2铜带屏蔽、P3铝/塑复合薄膜屏蔽、9钢丝编织铠装
举例：
铜芯氟塑料绝缘氟塑料护套铜丝屏蔽控制软电缆，移动敷设用，额定电压450/750V、19芯、1.5mm2表示为：
KFFRP-450/750V 19x1.5mm2
铜芯氟塑料绝缘氟塑料护套控制电缆，固定敷设用，额定电压450/750V、7芯、1.5mm2表示为：
KFF-450/750V 7x1.5mm2
四、高温控制电缆规格
|
型号 |
导体标称截面mm2 |
|||||
|
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
|
芯数 |
||||||
|
KFF KFFP |
- |
2-19 |
2-12 |
|||
|
KFFP2 |
- |
2-19 |
2-12 |
|||
|
KFFR |
2-19 |
2-12 |
||||
|
KFFRP |
2-19 |
2-12 |
||||
|
KFF9F |
- |
2-19 |
2-12 |
|||
|
注：推荐的芯数系列为：2、3、4、5、7、8、10、12、14、16、19芯 |
五、高温控制电缆绝缘标称厚度
|
导体标称截面 mm2 |
绝缘标称厚度mm |
导体标称截面 mm2 |
绝缘标称厚度mm |
||
|
450/750V |
0.6/1Kv |
450/750V |
0.6/1Kv |
||
|
0.5,0.75 |
0.30 |
0.35 |
2.5 |
0.35 |
0.40 |
|
1 |
0.30 |
0.35 |
4 |
0.45 |
0.50 |
|
1.5 |
0.30 |
0.40 |
6 |
0.45 |
0.50 |
六、高温控制电缆护套标称厚度
|
挤包护套前假定外径d mm |
护套标称厚度 mm |
挤包护套前假定外径d mm |
护套标称厚度 mm |
|
d≤10 10＜d≤16 |
0.6 0.7 |
16＜d≤25 25＜d≤30 |
0.9 1.1 |
|
注：暂不考虑大直径氟塑料绝缘护套控制电缆 |
注: 高温控制电缆绝缘护套材料均为一次料：聚全氟乙丙烯、聚四氟乙烯（PFA、FEP、F46、teflon、氟塑料、铁氟龙）。产品具有耐高低温-65~200℃，-65~260℃、耐油、耐腐蚀、耐酸碱、耐老化性能。
