	产品名称： FF46P11-2 1x8高温导线
	产品型号： FF46P11-2
	产品价格：电议特价：电议
	发布时间：2022/10/13 8:29:59
	关注度：1052

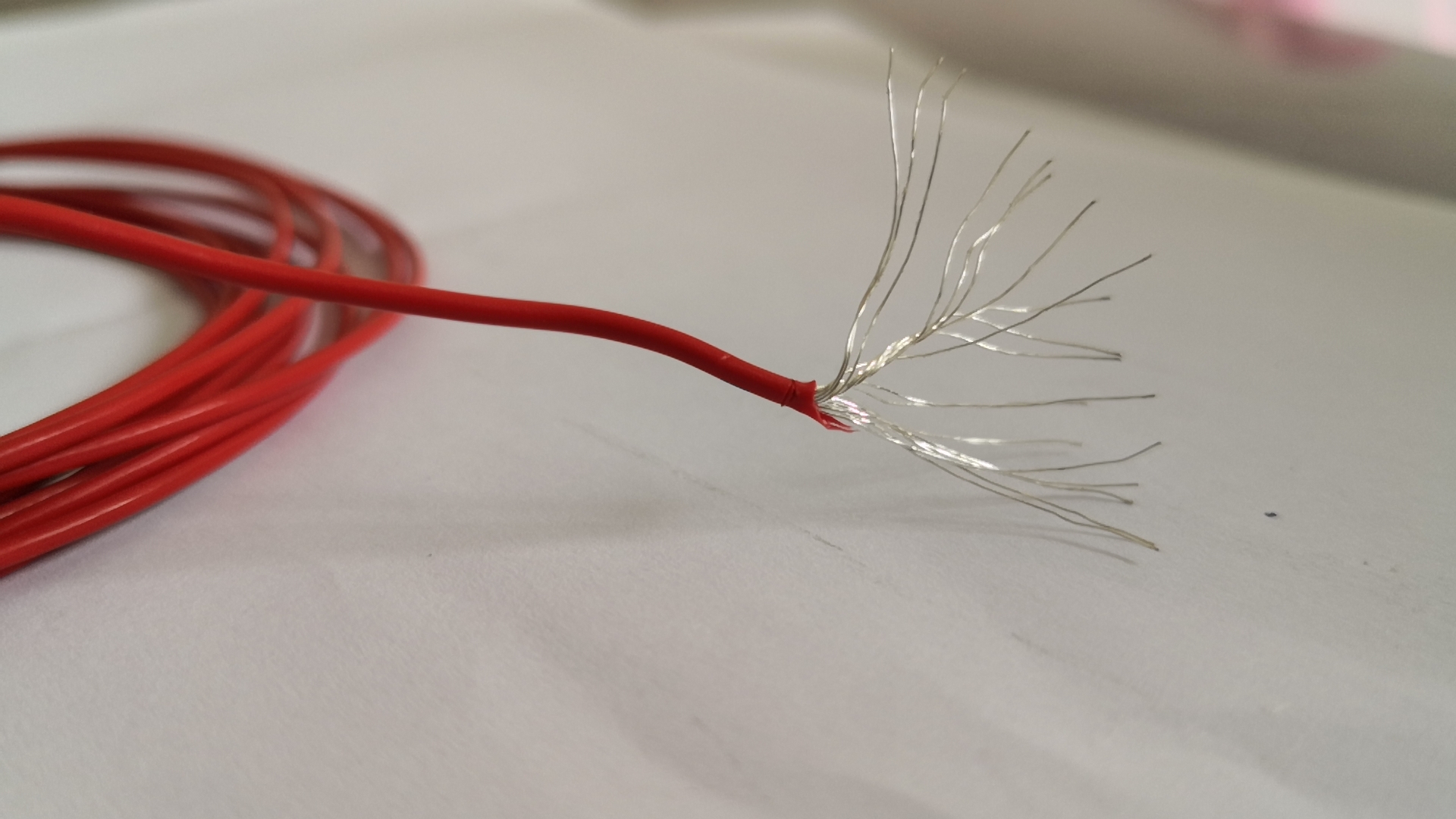

FF46P11-2 1x8高温导线

1.1 概述
航空航天用镀银铜芯聚全氟乙丙烯绝缘电线电缆按GJB773A/8A- 2000国军标生产,该类产品具有优越的耐高温性能 ,耐潮湿性能 ,阻燃性能 ,机械强度高。

主要用于高低温条件下电子设备 ,仪器仪表线路及其他准确电器装置内部连接等。
使用特性：
1. 额定电压：交流 600V
2. 额定温度：200℃
3. 使用的较低环境温度：-65℃http://www.anhdl.com

1.3 常用规格结构数据表（可根据用户特殊需要定做,也可选用镀锡导体－1型）

芯数	标称截面 mm2	线芯结构根数/直径 mm	外径及偏差 mm	成品外径较大值 mm	成品电缆重量较大值 kg/km
FF46-2	FF46P11-2 FF46P21-2	FF46P11H3-2 FF46P21H3-2	FF46-2	FF46P11-2 FF46P21-2	FF46P11H3-2 FF46P21H3-2
1 芯	0.14	19/0.10	1.02±0.05	1.52	2.24	3.01	6.99	11.7
0.20	19/0.12	1.14±0.05	1.64	2.36	4.22	8.57	13.6
0.4/0.3	19/0.16	1.32±0.05	1.82	2.54	5.87	10.8	16.2
0.6/0.5	19/0.20	1.52±0.05	2.02	2.74	8.43	13.9	19.9
0.75	19/0.23	1.70±0.05	2.20	2.92	10.5	16.6	22.9
1.00	19/0.26	1.80±0.05	2.30	3.03	12.5	18.9	25.5
1.20	19/0.28	2.06±0.05	2.59	3.31	16.1	23.4	30.7
1.50	19/0.32	2.25±0.05	2.78	3.50	19.5	27.3	35.2
2.00	19/0.36	2.41±0.05	2.94	3.66	24.5	32.8	41.1
2.50	37/0.30	2.78±0.08	3.33	4.05	32.3	41.8	51.0
3.00	37/0.32	2.90±0.08	3.45	4.17	37.3	47.2	56.7
4.00	37/0.37	3.38±0.10	3.93	4.95	46.9	58.3	73.9
5.00	37/0.40	3.53±0.10	4.08	5.10	56.5	68.3	84.5
6.00	37/0.45	4.08±0.10	4.63	5.65	68.2	81.7	99.8
8.00	133/0.29	5.03±0.10	5.58	6.60	97.0	111.5	133.6

常用规格结构数据表（续）http://www.anhdl.com

芯数	标称截面 mm2	线芯结构根数/直径 mm	成品外径较大值 mm	成品电缆重量较大值 kg/km
FF46H3-2	FF46P11-2 FF46P21-2	FF46P11H3-2 FF46P21H3-2	FF46H3-2	FF46P11-2 FF46P21-2	FF46P11H3-2 FF46P21H3-2
4 芯	0.14	19/0.10	3.31	3.04	3.76	19.7	20.9	29.3
0.20	19/0.12	3.60	3.33	4.05	25.2	26.7	35.8
0.4/0.3	19/0.16	4.04	3.77	4.49	33.0	34.7	44.9
0.6/0.5	19/0.20	4.82	4.25	5.27	49.5	46.6	63.3
0.75	19/0.23	5.26	4.69	5.71	59.4	56.4	74.6
1.00	19/0.26	5.50	4.93	5.95	68.4	65.3	84.4
1.20	19/0.28	6.20	5.63	6.65	85.6	82.1	104.0
1.50	19/0.32	6.66	6.09	7.11	101.0	97.4	121.0
2.00	19/0.36	7.05	6.48	7.50	123.0	119.0	143.0
2.50	37/0.30	7.92	7.45	8.47	156.6	156.7	186.1
3.00	37/0.32	8.20	7.64	8.65	177.4	177.9	207.9
4.00	37/0.37	9.45	8.95	9.97	221.5	212.2	247.8
5.00	37/0.40	9.80	9.30	10.35	261.0	258.1	295.5
6.00	37/0.45	12.0	11.45	12.50	318.5	314.6	362

常用规格结构数据表（续）

芯数	标称截面 mm2	线芯结构根数/直径 mm	成品外径较大值 mm	成品电缆重量较大值 kg/km
FF46H3-2	FF46P11-2 FF46P21-2	FF46P11H3-2 FF46P21H3-2	FF46H3-2	FF46P11-2 FF46P21-2	FF46P11H3-2 FF46P21H3-2
3 芯	0.14	19/0.10	3.03	2.76	3.48	15.7	16.8	24.4
0.20	19/0.12	3.29	3.02	3.74	20.0	21.3	29.5
0.4/0.3	19/0.16	3.68	3.41	4.13	26.0	27.5	36.7
0.6/0.5	19/0.20	4.11	3.84	4.56	34.9	36.6	46.8
0.75	19/0.23	4.80	4.23	5.25	46.7	44.1	60.4
1.00	19/0.26	5.02	4.45	5.47	53.7	50.9	67.9
1.20	19/0.28	5.64	5.07	6.09	66.9	63.7	83.0
1.50	19/0.32	6.05	5.48	6.50	78.7	75.4	96.0
2.00	19/0.36	6.40	5.83	6.85	95.2	91.7	114.0
2.50	37/0.30	7.18	6.51	7.55	121.5	120.3	146.8
3.00	37/0.32	7.45	6.87	7.90	137.8	137.6	165.2
4.00	37/0.37	8.55	8.05	8.10	171.3	170.7	203.3
5.00	37/0.40	8.85	8.36	9.40	200.7	199.8	233.3
6.00	37/0.45	10.10	9.55	10.60	242.7	240.6	279.0

常用规格结构数据表（续）http://www.anhdl.com

芯数	标称截面 mm2	线芯结构根数/直径 mm	成品外径较大值 mm	成品电缆重量较大值 kg/km
FF46H3-2	FF46P11-2 FF46P21-2	FF46P11H3-2 FF46P21H3-2	FF46H3-2	FF46P11-2 FF46P21-2	FF46P11H3-2 FF46P21H3-2
2 芯	0.14	19/0.10	2.86	2.59	3.31	11.8	12.7	19.6
0.20	19/0.12	3.10	2.83	3.55	14.8	15.9	23.2
0.4/0.3	19/0.16	3.46	3.19	3.91	19.0	20.2	28.4
0.6/0.5	19/0.20	3.86	3.59	4.31	25.1	26.6	35.6
0.75	19/0.23	4.52	3.95	4.97	34.3	31.8	46.3
1.00	19/0.26	4.72	4.15	5.17	39.0	36.4	51.5
1.20	19/0.28	5.30	4.73	5.75	48.2	45.3	62.3
1.50	19/0.32	5.68	5.11	6.13	56.4	53.3	71.5
2.00	19/0.36	6.00	5.43	6.45	67.6	64.4	83.6
2.50	37/0.30	6.75	6.17	7.20	87.7	83.1	108.1
3.00	37/0.32	7.00	6.41	7.45	98.2	94.6	120.8
4.00	37/0.37	8.00	7.42	8.46	121.0	122.5	153.9
5.00	37/0.40	8.25	7.72	8.75	141.8	142.4	173.4
6.00	37/0.45	9.40	8.82	10.90	169.3	169.8	212.2
