产品展示

H05BN4-F H07BN4-F H07BN8-F电缆

当前位置:首页 >> 产品中心 >> H05BN4-F H07BN4-F H07BN8-F电缆

H05BN4-F H07BN4-F H07BN8-F电缆

产品名称: H05BN4-F H07BN4-F H07BN8-F电缆
产品型号: H05BN4-F H07BN4-F H07BN8-F
产品价格: 电议 特价:电议
发布时间:2017/1/10 12:53:30
关 注 度:17116

H05BN4-F H07BN4-F H07BN8-F电缆

应用及描述

这些EPR(乙丙橡胶)绝缘和CSP(氯磺化聚乙烯橡胶)护套的电力电缆可用于在干燥,潮湿的环境,浸入油或油脂中,耐各种气候条件以及薄弱的机械压力的环境,例如,在工业厂房,机加工车间,加热板,手提灯,小家电等用于电力供应,他们也适用于大蓬车和野营装备…...在正常使用时,导体最高温度:90° C。当高温使用时,必须避免皮肤接触。



标准及认证

CENELEC HD 22.12 S1, CEI 20-19/12, CEI 20-35 (EN 60332-1), BS6500, BS7919, ROHS认证, VDE 0282第12部分, IEC 60245-4, CE 低压指令

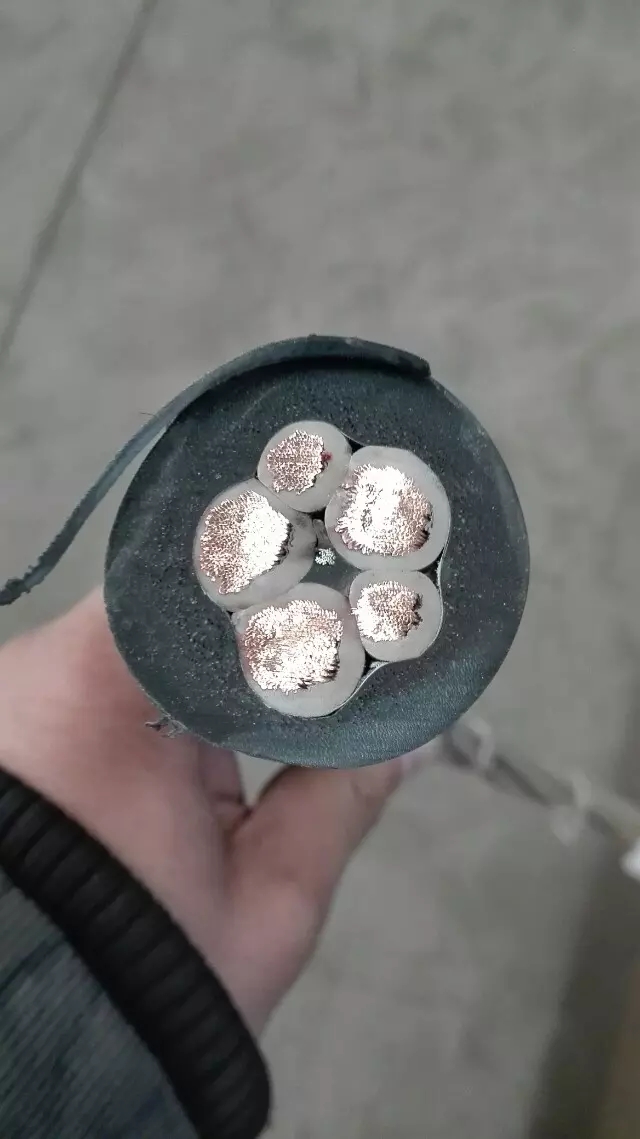

电缆结构

- 多股柔软裸铜导体

- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5

- EPR(乙丙橡胶)EI7绝缘

- 色彩编码遵循VDE-0293-308

- CSP(氯磺化聚乙烯)外护套EM7



技术特性

- 工作电压: 300/500 V

- 测试电压: 2000 V

- 动态弯曲半径: 6.0 x Ø

- 固定安装弯曲半径: 4.0 x Ø

- 工作温度范围: -20o C to +90o C

- 短路时可达到的最高温度: +250o C

- 阻燃: IEC 60332.1

- 绝缘电阻: 20 MΩ x km

型号

产品名称

用途

导体长期允许
工作温度 ℃

额定电压
V

标称截面
mm2


H07BN4-F

风能软电缆

适用风能发电机组的机舱内,用于转子构成回路、数据线等

-40 ~ +70

450/750

25 ~ 300

电缆结构/尺寸表

型号

标称截面/mm

导体结构/mm

电缆最大外径/mm

额定电压/V


H07BN4-F

1X25

196/0.40

15.5

300/500

1X35

276/0.40

17.7

1X50

396/0.40

20.5

450/750

1X70

380/0.49

23.0

300/500

1X95

513/0.49

25.5

1X120

630/0.49

27.8

450/750

1X150

777/0.49

30.5

1X185

976/0.49

33.5

300/500

1X240

1281/0.49

37.5

450/750

1X300

1586/0.49



主要技术参数

电缆组成结构

导体:符合DIN VDE 0295 五类标准和IEC 60228 五类标准
绝缘:以EPR为基料到混合橡胶或弹性体
护套:以CM为基料的特种复合橡胶或弹性体
具有阻燃、耐油、耐臭氧、防紫外线等性能

线芯标识

符合IEC 60245-1标准

测试电压(AC)

450/750V : 2500V/5min

绝缘电阻(20℃)

50MΩ/km

自由悬挂时扭曲应力

需扭转的电缆在-40℃时,12米长电缆正反转1300度,转速不小于12r/min,
反复6次,无目力可见裂纹
