RVV,RVVP,RVSP屏蔽型仪表专用线
产品说明:
1、用途：本产品适用于交流额定电压450/750V及以下的家用电器、小型电动工具、仪器仪表及动力照明等装置的连接，防盗报警系统、楼宇对讲系统等。RVS双绞线多用于消防火灾自动报警系统的探测器线路，双白芯用于直接接灯头线；红蓝芯用作消防线、报警线等；红白芯用于广播、电话线；红黑芯用于广播线。
2、产品标准：GB5023、3-85《额定电压450/750V及以下PVC绝缘电线（电缆）连接用软电线（电缆）》
3、使用特征：1）U0/U为450/750V、300/500V和300/300V。2）电缆的长期允许工作温度：RV-105型应不超过105℃；其他型号应不超过70℃
4、电缆型号、名称和使用范围:
|
型号 |
名称 |
使用范围 |
|
RV |
铜芯PVC绝缘连接软电线（电缆） |
连接用 |
|
RVB |
铜芯PVC绝缘平型连接软电线（电缆） |
连接用 |
|
RVS |
铜芯PVC绝缘绞型连接软电线（电缆） |
连接用 |
|
RVSP |
铜芯PVC绝缘绞型连接屏蔽软电线（电缆） |
连接用 |
|
RVV |
铜芯PVC绝缘PVC护套圆型连接软电缆 |
连接用 |
|
RVVP |
铜芯PVC绝缘PVC护套连接屏蔽软电线（电缆） |
连接用 |
|
RVVB |
铜芯PVC绝缘PVC护套平型连接软电线（电缆） |
连接用 |
|
RV-105 |
铜芯耐热105℃PVC绝缘连接软电线（电缆） |
连接用 |
|
ZRRV |
铜芯PVC绝缘连接阻燃软电线（电缆） |
连接用 |
|
ZRRVB |
铜芯PVC绝缘平型连接阻燃软电线（电缆） |
连接用 |
|
ZRRVS |
铜芯PVC绝缘绞型连接阻燃软电线（电缆） |
连接用 |
|
ZRRVV |
铜芯PVC绝缘PVC护套圆型连接阻燃软电线（电缆） |
连接用 |
|
ZRRVVB |
铜芯PVC绝缘PVC护套平型连接阻燃软电线（电缆） |
连接用 |
|
ZRRV-105 |
铜芯耐热105℃PVC绝缘连接阻燃软电线（电缆） |
连接用 |
5、生产范围:
|
型号 |
额定电压V |
芯数 |
标称截面mm2 |
|
RV |
300/500 |
1 |
0.3-1 |
|
|
450/750 |
1 |
1.5-70 |
|
RVB |
300/300 |
2 |
0.3-1 |
|
RVS |
300/300 |
2 |
0.3-0.75 |
|
RVV |
300/300 |
2、3 |
0.5-0.75 |
|
|
300/500 |
2、3、4、5 |
0.75-2.5 |
|
RVVB |
300/300 |
2 |
0.5-0.75 |
|
|
300/500 |
2 |
0.75 |
6、RVV电缆技术参数:
|
芯数×标准截面mm |
规格 |
绝缘厚度规定值mm |
护套厚度规定值mm |
20℃时导体电阻Ω/km不大于 |
|
|
铜芯 |
镀芯铜芯 |
||||
|
2×0.5 |
16/0.20 |
0.5 |
0.6 |
39 |
40.1 |
|
2X0.75 |
24/0.20 |
0.6 |
0.8 |
26 |
26.7 |
|
2X1 |
32/0.20 |
0.6 |
0.8 |
19.5 |
20 |
|
2X1.5 |
30/0.25 |
0.7 |
0.8 |
13.3 |
13.7 |
|
2X2.5 |
49/0.25 |
0.8 |
1 |
7.98 |
8.21 |
|
3×0.5 |
16/0.20 |
0.6 |
0.6 |
39 |
40.1 |
|
3X0.75 |
24/0.20 |
0.6 |
0.8 |
26 |
26.7 |
|
3X1 |
32/0.20 |
0.6 |
0.8 |
19.5 |
20 |
|
3X1.5 |
30/0.25 |
0.7 |
0.9 |
13.3 |
13.7 |
|
3X2.5 |
49/0.25 |
0.8 |
1.1 |
7.98 |
8.21 |
|
4X0.75 |
24/0.20 |
0.6 |
0.8 |
26 |
26.7 |
|
4X1 |
32/0.20 |
0.6 |
0.9 |
19.5 |
20 |
|
4X1.5 |
30/0.25 |
0.7 |
1 |
13.3 |
13.7 |
|
4X2.5 |
49/0.25 |
0.8 |
1.1 |
7.98 |
8.21 |
|
5X0.75 |
24/0.20 |
0.6 |
0.9 |
26 |
26.7 |
|
5X1 |
32/0.20 |
0.6 |
0.9 |
19.5 |
20 |
|
5X1.5 |
30/0.25 |
0.7 |
1.1 |
13.3 |
13.7 |
|
5X2.5 |
49/0.25 |
0.8 |
1.2 |
7.98 |
8.21 |
7、RVV线性能：
产品名称:RVV线, RVV电缆
额定电压：300V/500V。
导体：多股铜导体，符合GB/T 3956 第5类（等同于IEC60228.5）。
绝缘：PVC混合料（PVC）。
护套：柔性PVC混合料（PVC），灰色（RAL7001）。
芯线标识：≤5芯，彩色芯线；黑色芯线白色数字编号，黄绿地线。
芯线数：2—5芯，7—36芯
截面积：0.75-2.5mm2，0.5、2.5—35mm2（CCC目录外产品，无CCC认证）。
测试电压：2000V，5min。
绝缘电阻：>200M欧姆×KM。
使用温度：-30~ +70℃。
弯曲半径：15×电缆外径。
阻燃特性：IEC 60 332.1。
参考标准：GB 5023、IEC60227、HD VDE21.5 S3。
包装规格：100m
8、RVV、RVVP、RVSP之间的区别:
RVVP的P代表屏蔽，所以RVVP比RVV多了一层屏蔽，RVVP是直排线而RVSP是绞线（就是把线绞在一起）.屏蔽分别有铜网、镀锡铜网等，好的就是镀锡铜网了。屏蔽的效果是抗干扰，相对RVV而言，RVVP主要优点是外界的信号干扰影响降到了低！
9、AVVR与RVV的区别
（1）其实这2种是完全一样的，0.5平方数以上的（含0.5）型号就归为RVV；0.3平方数以下的（含0.3）就归为AVVR，这是行业执行标准归类出来的型号，2者的材料、工艺、用途等等是完全一样的。
（2）AVVR和RVV有黑色挤压和白色空管2种（常见的，也有厂家白色做挤压型）另外还有填充物的。填充物填充的RVV一般是由绳子尼龙类产品填充的，主要效果是抗拉伸。黑色挤压的是在工艺上直接做到抗拉伸的效果，（不需加填充物）另外防水性能较好。白色空管型的就是直接在外面加了一层PVC空管，防水性一般，但价格便宜了不少，适用于一般的使用环境。

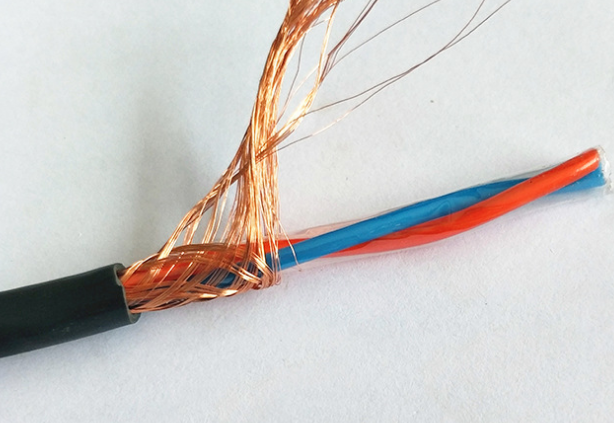

双绞屏蔽线RVSP
1、产品介绍：RVSP系列在RVS的基础上再加上一层铜丝屏蔽网，因此在减少信号的传输损耗、屏蔽外界干扰方面比RVS系列效果更好，但由于增加了铜丝屏蔽网，它的成本也比RVS系列高出许多。常被用于那些对传输的信号要求很高的场合。
2、技术指标：PVC绝缘电缆长期允许工作温度不超过70℃，电缆的敷设温度应不低于0℃，外径（D）小于25mm电缆的允许弯曲半径，应不小于电缆外径的4倍；外径（D）为25mm及以上的电缆的允许弯曲半径，应不小于电缆外径的6倍。
3、产品使用范围： 本产品适用于交流额定电压450/750V及以下的动力、日用电器、仪器、仪表、电讯设备，照明电路以及自动化装置的固定敷设，连接用软线，安装用软线以及干扰较强的场合用屏蔽电线。
注名：根据使用环境的需要还可生产此类电线电缆的阻燃类（ZR）、耐火类（NH）、交联类（YJ）产品。
RVV电缆与RV电线、AVVR电缆与RVV电缆、 RVVP电缆与RVV电缆的区别与联系
RVV电缆全称铜芯PVC绝缘PVC护套软电缆，又称轻型PVC绝缘聚,俗称软护套线，是护套线的一种。 RVV电线电缆就是两条或两条以上的RV线外加一层护套。RVV电缆是弱电系统常用的线缆，其芯线根数不定，两根或以上，外面有PVC护套，芯线之间的排列没有特别要求。 字母R代表软线字母V代表绝缘体PVC（PVC）
比如：RVV2*0.5就是2根0.5平方毫米的线外加一层外护套，护套的作用是：
1、保护电缆内护层不受机械损伤和化学腐蚀；
2、增强线缆机械强度。RVV电缆主要用途：应用于电器、仪表和电子设备及自动化装置用电源线、控制线及信号传输线，具体可用于防盗报警系统、楼宇对讲系统等。
说明
1、RVV执行标准GB/T5023.5-2008
2、额定电压为2271EC52（300/300V） 2271EC53（300/500V）
3、PVC护套
4、PVC绝缘
5、导体为多芯退货裸铜绞合
6、正常工作温度不超过70℃
7、产品通过CCC认证
与AVVR的区别
AVVR与RVV是同一款线材。
0.5平方以上的型号归为RVV（含0.5平方）
0.5平方以下的型号归为AVVR
与RVVP的区别
RVV与RVVP、'P'代表屏蔽、RVVP对比RVV多了一层屏蔽编织网、主要效果是抗干扰（外在信号干扰）。
