EV线新能源汽车高压电缆线WDZ-DCYJYJRP-125-1500V
一、适用范围
EV线新能源汽车高压电缆线WDZ-DCYJYJRP-125-1500V产品主要适用于交流额定电压1.5kV及以下的EV线新能源汽车的电能传输，具有优异的耐寒、耐油、耐紫外线和低烟无卤以及高阻燃等特性。

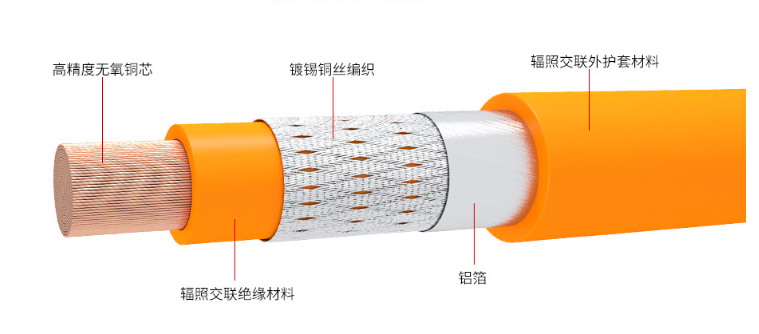

二、EV线新能源汽车高压电缆线WDZ-DCYJYJRP-125-1500V（电线产品结构示意图）
三、EV线新能源汽车高压电缆线WDZ-DCYJYJRP-125-1500V使用特性）
1、额定电压U0/U为500V、750V、1kV、1.5kV和3kV。直流额定电压为交流额定电压的1.5倍。
2、电缆长期允许工作温度为：WDZ-DCYJYJRP-125，WDZ-DCYJ/B-125产品为125℃；WDZ-DCYJ/B-150产品为150℃。
3、电缆zui低使用环境温度： WDZ-DCYJYJRP-125产品应不低于-40℃；WDZ-DCYJ/B-125、WDZ-DCYJ/B-150产品应不低于-60℃。
4、电缆敷设的允许弯曲半径：
电缆外径（D）为20mm及以下时应不小于3D。
电缆外径（D）为20mm以上时应不小于5D。
5、WDZ-DCYJYJRP-125 型电缆可在油料污染的环境使用；WDZ-DCYJ/B-125、WDZ-DCYJ/B-150 型电缆允许在有各类油脂污染和非高浓度酸碱污染的恶劣环境使用。
四、交联聚烯烃绝缘铁路机车车辆用电缆（电线电缆的型号及规格
1、电缆的型号见表1电缆型号及名称
|
序号 |
型号 |
额定电压 |
名称 |
|
1 |
WDZ-DCYJYJRP-125 |
500V、750V、1kV、1.5kV、3kV |
铜芯耐热125℃交联聚烯烃绝缘无卤低烟阻燃屏蔽型EV线新能源汽车高压电缆 |
|
2 |
WDZ-DCYJ/B-125 |
750V |
铜芯耐热125℃高强度薄壁交联聚烯烃绝缘无卤低烟阻燃机车车辆用电缆 |
|
3 |
WDZ-DCYJ/B-150 |
750V |
铜芯耐热150℃高强度薄壁交联聚烯烃绝缘无卤低烟阻燃机车车辆用电缆 |
2、电缆规格见表2
表2 电缆的规格
|
序号 |
型号 |
额定电压 |
规 格mm2 |
|
1 |
WDZ-DCYJYJRP-125 |
500V |
1，1.5，2.5，4 |
|
2 |
WDZ-DCYJYJRP-125 |
750V，1.5kV，3kV |
0.75，1，1.5，2.5，4，6，10，16，25，35，50，70，95，120，150，185，240，300 |
|
3 |
WDZ-DCYJYJRP-125 |
750V |
0.5，0.75，1，1.2，1.5，2.0，2.5，4，6 |
五、EV线新能源汽车高压电缆线WDZ-DCYJYJRP-125-1500V代号名称和含义见表3
表3 代号的名称及含义
|
项目 |
代号 |
说明 |
|
系列代号 |
DC |
机车车辆用电缆（电线） |
|
产品特性 |
WDZ |
无卤低烟阻燃 |
|
绝缘材料 |
YJ |
交联聚烯烃 |
|
绝缘特性 |
P |
屏蔽 |
|
耐热特性 |
125 |
耐热125℃ |
|
150 |
耐热150℃ |
六、EV线新能源汽车高压电缆线WDZ-DCYJYJRP-125-1500V主要技术特点
1、成品电缆导体直流电阻符合GB/T 3956-1983的有关规定。
2、 20℃时绝缘电阻：额定电压1.5kV级WDZ-DCYJYJRP-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型电缆应不小于1010Ω.km。
3、成品电缆经受如下表4交流电压试验不击穿：
表4 交流电压试验
|
额定电压 |
500V |
750V，1kV |
1.5kV |
3kV |
|
交流电压试验 |
2 kV/15min |
3.5kV/15min |
6kV/15min |
12kV/15min |
4、WDZ-DCYJYJRP-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型电缆的燃烧时释出气体试验:卤素气体总量5mg/g；pH值≥4.3；导电率≤10μS/mm。
5、WDZ-DCYJYJRP-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型电缆均应通过GB/T 18380.1-2001所规定的单根垂直燃烧试验。
七、电缆基本结构参数如下表5
表5 电缆结构参数
|
型号 |
导体标称截面mm2 |
导体结构根数/单线直径mm |
绝缘标称厚度mm |
电缆外径mm |
|
|
标称值 |
zui大值 |
||||
|
WDZ-DCYJYJRP-125 500V |
1 |
32/0.20 |
0.4 |
2.2 |
2.3 |
|
1.5 |
48/0.20 |
0.5 |
2.7 |
2.8 |
|
|
2.5 |
77/0.20 |
0.5 |
3.1 |
3.2 |
|
|
4 |
126/0.20 |
0.5 |
3.8 |
3.9 |
|
|
WDZ-DCYJYJRP-125 750V |
0.75 |
24/0.20 |
0.8 |
2.73 |
3.00 |
|
1 |
32/0.20 |
0.8 |
3.02 |
3.30 |
|
|
1.5 |
48/0.20 |
0.8 |
3.2 |
3.6 |
|
|
2.5 |
77/0.20 |
0.8 |
3.65 |
4.20 |
|
|
4 |
126/0.20 |
0.8 |
4.52 |
5.0 |
|
|
6 |
189/0.20 |
0.8 |
5.2 |
5.7 |
|
|
10 |
322/0.20 |
1.2 |
7.1 |
7.7 |
|
|
16 |
513/0.20 |
1.2 |
8.3 |
9.0 |
|
|
25 |
798/0.20 |
1.2 |
9.7 |
10.5 |
|
|
35 |
1121/0.20 |
1.2 |
10.9 |
11.8 |
|
|
50 |
703/0.30 |
1.4 |
12.9 |
13.9 |
|
|
70 |
999/0.30 |
1.6 |
15.3 |
16.5 |
|
|
95 |
1332/0.30 |
1.6 |
17.2 |
18.6 |
|
|
120 |
1702/0.30 |
1.8 |
19.4 |
21.0 |
|
|
150 |
2109/0.30 |
2 |
21.7 |
23.4 |
|
|
185 |
1443/0.40 |
2 |
23.6 |
25.5 |
|
|
240 |
1924/0.40 |
2.2 |
27.2 |
29.4 |
|
|
300 |
2368/0.40 |
2.2 |
29.7 |
32.0 |
|
|
WDZ-DCYJYJRP-125 1.5kV |
0.75 |
24/0.20 |
1.2 |
3.53 |
3.9 |
|
1 |
32/0.20 |
1.2 |
3.7 |
4.1 |
|
|
1.5 |
48/0.20 |
1.2 |
4.0 |
4.4 |
|
|
2.5 |
77/0.20 |
1.2 |
4.5 |
5.0 |
|
|
4 |
126/0.20 |
1.2 |
5.35 |
5.9 |
|
|
6 |
189/0.20 |
1.2 |
6.0 |
6.6 |
|
|
10 |
322/0.20 |
1.4 |
7.5 |
8.1 |
|
|
16 |
513/0.20 |
1.4 |
8.7 |
9.4 |
|
|
25 |
798/0.20 |
1.4 |
10.1 |
10.9 |
|
|
35 |
1121/0.20 |
1.4 |
11.3 |
12.2 |
|
|
50 |
703/0.30 |
1.6 |
13.3 |
14.4 |
|
|
70 |
999/0.30 |
1.8 |
15.7 |
17.0 |
|
|
95 |
1332/0.30 |
2 |
18.0 |
19.4 |
|
|
120 |
1702/0.30 |
2.2 |
19.6 |
21.4 |
|
|
150 |
2109/0.30 |
2.4 |
22.5 |
24.2 |
|
|
185 |
1443/0.40 |
2.4 |
24.4 |
26.3 |
|
|
240 |
1924/0.40 |
2.6 |
28.0 |
30.2 |
|
|
300 |
2368/0.40 |
2.6 |
30.5 |
32.8 |
|
|
WDZ-DCYJYJRP-125WDZ-DCYJ-125 3kV |
0.75 |
24/0.20 |
1.4 |
3.93 |
4.3 |
|
1 |
32/0.20 |
1.4 |
4.1 |
4.5 |
|
|
1.5 |
48/0.20 |
1.4 |
4.4 |
4.8 |
|
|
2.5 |
77/0.20 |
1.4 |
4.85 |
5.3 |
|
|
4 |
126/0.20 |
1.4 |
5.75 |
6.3 |
|
|
6 |
189/0.20 |
1.4 |
6.38 |
7.0 |
|
|
10 |
322/0.20 |
1.6 |
7.9 |
8.5 |
|
|
16 |
513/0.20 |
1.6 |
9.1 |
9.8 |
|
|
25 |
798/0.20 |
1.6 |
10.5 |
11.3 |
|
|
35 |
1121/0.20 |
1.6 |
11.7 |
12.6 |
|
|
50 |
703/0.30 |
2 |
14.1 |
15.2 |
|
|
70 |
999/0.30 |
2 |
16.1 |
17.4 |
|
|
95 |
1332/0.30 |
2.2 |
18.4 |
19.8 |
|
|
120 |
1702/0.30 |
2.4 |
20.2 |
21.8 |
|
|
150 |
2109/0.30 |
2.6 |
22.9 |
24.6 |
|
|
185 |
1443/0.40 |
2.6 |
24.8 |
26.8 |
|
|
240 |
1924/0.40 |
2.8 |
28.4 |
30.6 |
|
|
300 |
2368/0.40 |
2.8 |
30.9 |
33.4 |
|
|
WDZ-DCYJ/B-125 750V |
0.5 |
19/0.18 |
0.25 |
1.40 |
1.50 |
|
0.75 |
19/0.23 |
0.25 |
1.65 |
1.75 |
|
|
1 |
19/0.26 |
0.25 |
1.80 |
1.85 |
|
|
1.2 |
19/0.28 |
0.25 |
1.90 |
2.00 |
|
|
1.5 |
19/0.32 |
0.25 |
2.10 |
2.15 |
|
|
2.0 |
19/0.37 |
0.25 |
2.35 |
2.45 |
|
|
2.5 |
19/0.41 |
0.25 |
2.55 |
2.65 |
|
|
4 |
19/0.52 |
0.25 |
3.10 |
3.20 |
|
|
6 |
19/0.64 |
0.3 |
3.80 |
3.85 |
八、电缆交货长度
1、成品电缆应成盘或成圈交货，卷绕整齐，妥善包装。长度误差应不超过±0.5％。
2、根据双方协议，允许任何长度的电缆交货。
