产品名称: 升降机电缆 YT YTF CEEC CEECG CEECK CEECKG YCT YCT-G | ||
产品型号: YT YTF CEEC CEECG CEECK CEECKG YCT YCT-G | ||
产品价格: |
||
发布时间:2016/12/27 9:58:54 | ||
关 注 度:16373 |
升降机电缆 YT YTF CEEC CEECG CEECK CEECKG YCT YCT-G
由于普通的橡胶橡套电缆在升降机上作为升降机电缆使用几月后会发生扭曲变形、鼓包、破皮、断芯。施工升降机频繁使用,在扭转力的作用下电缆下端疲劳过度而逐渐变形,所以一般的普通橡胶电缆很难在施工升降机上长时间使用。针对这种情况使用升降机电缆,他采用高强度橡胶,和特殊的制作工艺。随着升降机高度的不断提高,对配套的电缆的要求有很大的不同,因为升降机运行过程中,电缆内部会集聚很大的应力,当升降机的高度大于120m[传统的升降机为70m左右],电缆内的扭应力会更大,传统的电缆用于此类升降机后。因为扭应力不能及时消除或缓解而频繁断芯,为了满足设备的运行需求,延长电缆的使用寿命,改善电缆的原有结构,来满足施工升降机行业的专业需求。
本产品为施工升降机专用电缆,在国内同领域中类似产品中独具优势。其良好的耐弯曲性比通用橡套电缆
高出3倍,对狭小空间有着良好的适应性,是对弯曲延展性要求极高的场所之首选。抗老化能力强,工作
温度范围可达-40℃至+100℃,可轻松适应严苛的室外环境。生产工艺方面,工厂严格按照按德国DIN VDE
标准生产,确保了每根电缆品质的过硬。同时,产品通过了环保产品(ROHS标准)认证,是建设环境友好
型社会的有力选择。
二、执行标准:
Q/12HT3704—2008
三、适用范围:
本系列电缆适用于交流额定电压450/750V及以下户外电梯用电力传输和信号控制系统。

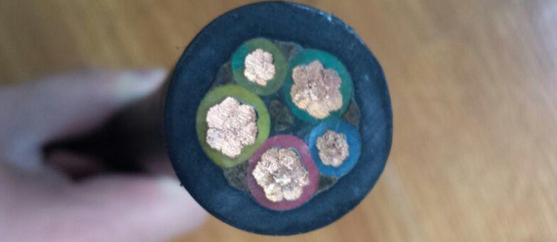

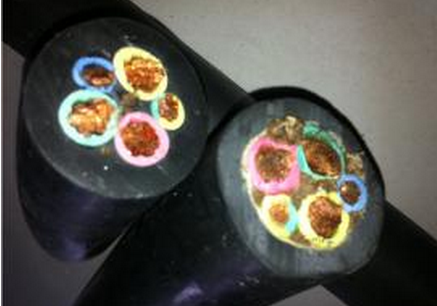

三、结构和使用特性:
1.导体采用无氧铜丝精绞而成,保证导体电阻要求等电气性能的同时,使其具有了良好的弯曲与延展性。
2.优异的耐天候老化性,能够通过UL1581标准中的耐
气候老化试验,特别适合于户外使用。
3.交流额定电压U。/U为450/750V
4.电缆使用最低环境温度不低于-40℃
5.在有载荷的条件下弯曲性能使电缆曲挠超过18000次,电缆动态的允许弯曲半径应不小于12D(D为
电缆外径)。
技术参数
额定电压:Uo/U 450/750V
测试电压:2500V
最小弯曲半径
固定敷设:6×D;移动安装:8×D
使用温度
固定敷设:-30℃至+70℃;移动安装:-20℃至+70℃
抗辐射强度:8×107cJ/kg
阻燃性:符合IEC60332-1或-2
升降机专用电缆的技术指标:
1.电缆绝缘线芯间的绝缘电阻换算到温度20℃时,应不小于 50MΩ/KM。
2.电缆应能经受静态规定的曲绕实验后导体不断芯。
3.电缆绝缘线芯之间应经受交流500HZ2000V(300/500V级),2500V(450/750V级)电压实验5min
4.适用于交流电压450/700V及以下各种频繁移动的机械,尤其适用于施工升降机,施工电梯,起重机械。电缆的长期允许温度不超过65℃。
型号 |
产品名称 |
应用 |
芯数 |
YT |
高强度橡套电梯电缆 |
适用于额度电压300/500V电梯移动控制线路用 |
2 ~ 61 |
YTF |
氯丁或合成弹性体橡套电梯电缆 |
适用于户外、接触油污及要求非延燃场合 |
规格 |
导体结构mm |
绝缘厚度mm |
护套厚度mm |
电缆外径mm |
参考重量 |
导体电阻20℃ |
||
YT |
YTF |
不镀锡 |
镀锡 |
|||||
6X0.75 |
24/0.20 |
0.8 |
1.5 |
14.8 |
205 |
211 |
27.3 |
28.0 |
9X0.75 |
2.0 |
18.3 |
324 |
335 |
||||
12X0.75 |
22.9 |
415 |
427 |
|||||
18X0.75 |
24.0 |
508 |
521 |
|||||
24X0.75 |
2.5 |
27.5 |
700 |
718 |
||||
30X0.75 |
30.9 |
860 |
882 |
|||||
|
||||||||
6X1.0 |
32/0.20 |
0.8 |
1.5 |
15.3 |
230 |
237 |
20.5 |
21.0 |
9X1.0 |
2.0 |
18.9 |
365 |
376 |
||||
12X1.0 |
23.7 |
468 |
481 |
|||||
18X1.0 |
24.8 |
579 |
593 |
|||||
24X1.0 |
2.5 |
28.4 |
794 |
814 |
||||
30X1.0 |
32.0 |
976 |
999 |
型号 |
产品名称 |
用途 |
导体长期允许 |
额定电压 |
标称截面 |
CEEC |
建筑设备用升降机电缆 |
适用于额定电压600/1000V及以下升降机电能及信号传输用 |
-40 ~ +65 |
600/1000 |
0.3 ~ 185 |
CEECG |
钢丝加强建筑设备用升降机电缆 |
||||
CEECK |
建筑设备用升降机控制电缆 |
300/300 |
|||
CEECKG |
钢丝加强建筑设备用升降机控制电缆 |
电缆结构/尺寸表 |
型号 |
规格 |
导体结构 |
电缆***大外径 |
电缆重量 |
CEEC CEECG |
3X16+1X6 |
3X126/0.40+1X84/0.30 |
28.5 |
1170 |
3X16+2X6 |
3X126/0.40+2X84/0.30 |
29.5 |
1360 |
|
3X25+1X10 |
3X196/0.40+1X84/0.40 |
34.5 |
1730 |
|
3X25+2X10 |
3X196/0.40+2X84/0.40 |
36.5 |
2080 |
5.电缆铜导体采用高纯度无氧铜。护套采用高强度橡胶(非一般普通橡胶电缆橡胶)20℃时导体电阻每千米不大于1.21Ω,空气中敷设允许载流量为84A。
施工升降机专用电缆主要适用于电源线移动频繁的施工升降机等建筑机械或特种设备用的专用移动电缆。
因此类产品为非标订制品以下文件对于参考的标准。
GB/T 2951.11—2008 电缆和光缆绝缘和护套材料通用试验方法第11部分:通用试验方法 厚度和外形尺寸测量 机械性能试验
GB/T 2951.12—2008 电缆和光缆绝缘和护套材料通用试验方法第12部分:通用试验方法 热老化试验方法
GB/T 2951.21—2008 电缆和光缆绝缘和护套材料通用试验方法第21部分:弹性体混合料专用试验方法 耐臭氧试验-热延伸试验-浸矿物油试验
GB/T 3956—2008 电缆的导体
GB/T 5013.2—2008 额定电压450/750 V及以下橡皮绝缘电缆 第2部分:试验方法
GB/T 8170 数值修约规则与极限数值的表示和判定
JB 8735.2—1998 额定电压450/750 V及以下橡皮绝缘软线和软电缆 第2部分:通用橡套软电缆
JB 8735.3—1998 额定电压450/750 V及以下橡皮绝缘软线和软电缆 第3部分:橡皮绝缘编织软电线
施工升降机专用特种电缆型号表示 |
|
型号 |
名称 |
YCT |
普通升降机电梯电缆 |
YCT-G |
加强型升降机电梯电缆 |
使用要求:
(1)YT系列电缆是在电压750V以下通常为220或380V的条件下工作,具有一定耐气候性及超抗拉力。
(2)电缆长期允许工作温度不应超过60℃。
(3)电机引接线电缆频繁地移动,扭绕和施放,要求柔软,弯曲性能好。
(4)在施放中易受到尖锐钢铁构件的刮、擦,故要求电缆绝缘抗撕、耐磨等机械性能好。
(5)使用环境条件复杂,如日晒、水沸、接触泥水、机油、酸碱液体等,要求有一定的耐气候性和耐油、耐溶剂性。
