KCCEU CCEU KCCEUP CCEUP拖链电缆

产品名称: KCCEU CCEU KCCEUP CCEUP拖链电缆
产品型号: KCCEU CCEU KCCEUP CCEUP
产品价格: 电议 特价:电议
发布时间:2016/9/10 19:51:59
关 注 度:17901

 KCCEU CCEU KCCEUP CCEUP拖链电缆

    适用于机器加工、机械加工的工艺装备中,沿直线轨迹循环往复移动或类似场合的0.6/1kV及以下拖链系统中长期柔性使用,以及在可移动的自动化装备系统中,适用于干燥或潮湿的室内,无强应力缓释或强制引导的自由连续往复运动正反安装,特别是工业使用环境下的频繁弯曲场合,如木工机械、机床加工设备、物流传送系统、起重机场合等。对绞节距短,抗串音特性优秀,适合用于高速信号回线的配置。 http://www.anhdl.com

KCCEU CCEU KCCEUP CCEUP拖链电缆

产品描述

  耐弯曲单护套双绞屏蔽拖链电缆双绞拖链电缆单护套双绞拖链电缆,单护套拖链电缆,

 应用范围:

    适用于干燥或潮湿的室内,无强应力缓释或强制引导的自由连续往复运动正反安装,特别是工业使用环境下的频繁弯曲场合,如木工机械、机床加工设

备、物流传送系统、起重机场合等。对绞节距短,抗串音特性优秀,适合用于高速信号回线的配置。 http://www.anhdl.com

 产品特性:

防水、防油、耐寒、抗紫外线、耐磨、阻燃,弯曲寿命500万次以上。

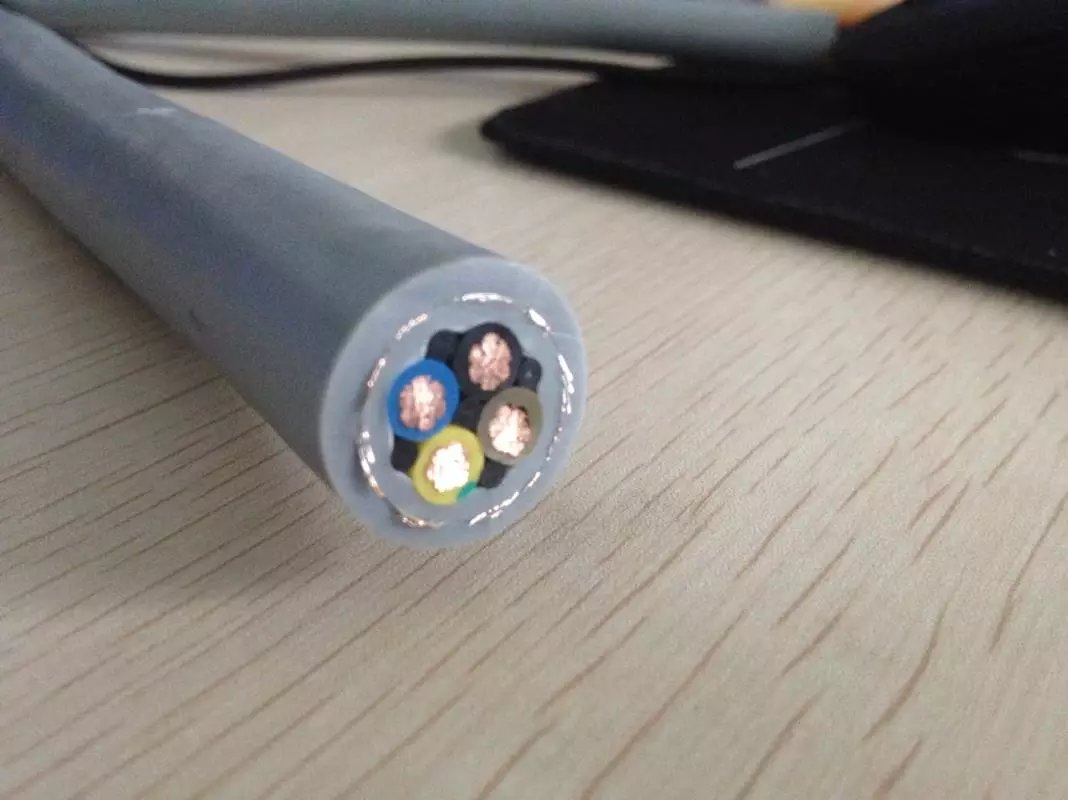

 电缆结构:

 导体:多股超细精绞无氧铜丝,符合VDE0295CLASS  6标准

绝缘:特殊混合PVC绝缘

颜色:≤0.5mm颜色表示,棕、黑、蓝、紫、粉红、橙

             ≥0.5mm黑色数字白色号码编号,3芯以上带有黄绿接地线

        (黄绿可选)

  http://www.anhdl.com

内护套:无

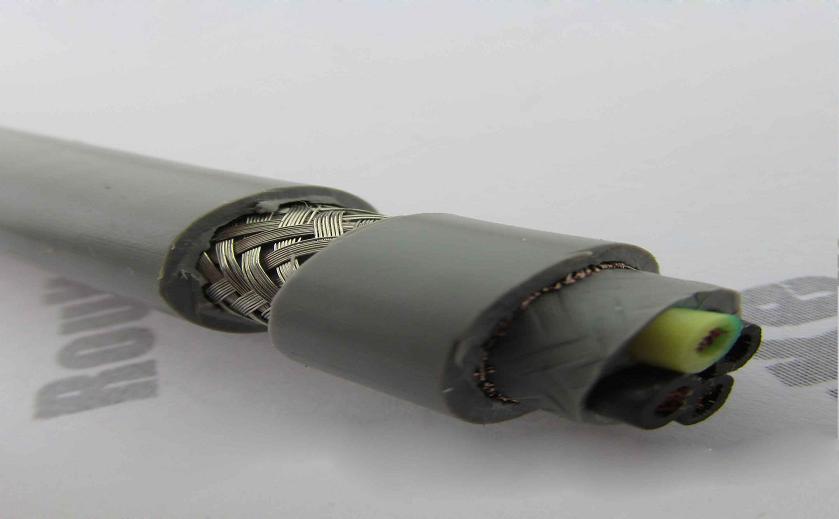

屏蔽:镀锡铜网编织屏蔽,密度80%以上

护套:特殊改性PVC护套

橙色(RAL2003)  黑色(RAL9005)或灰色(RAL7001)

额定电压:≥0.5mm:300/500V    ≤0.5mm:300/300V http://www.anhdl.com

测试电压:2500V

使用温度范围:固定安装:-30℃  至  +70℃

                         移动安装:-5℃    至  +70℃

 最小弯曲半径:固定安装:4xD(电缆外径)

                             移动安装:15xD(电缆外径)

 柔性电缆不同于普通固定安装电缆,在安装中请参照如下的安装与注意事项:

1.拖链电缆的敷设不能扭曲,即不可从电缆卷筒或电缆盘的某一端解开电缆,而应先旋转卷筒或电缆盘将电缆展开,必要时可将电缆展开或悬挂起来。用于该场合的电缆只能直接从电缆卷上取得

2.必须注意电缆的最小弯曲半径。(有关信息可在选型表中寻找)

3.电缆必须松散的并排敷设在拖链中,尽可能分开排列,用隔片分开或穿入支架空挡的分离空洞中,在拖链中电缆间的空隙至少应为电缆直径的10%

4.拖链中的电缆不得相互接触或困在一起. http://www.anhdl.com

5.电缆的两点都必须固定,或至少在拖链的运动端必须固定。一般电缆的移动点离拖链端部的距离应为电缆直径的20-30倍。

6.请确保电缆在弯曲半径内完全移动,即不可强迫移动。这样电缆彼此间或与导向装置这间可经相对移动。经过一段时间的操作后,最好检查一下电缆的位置。该检查必须在推拉移动后进行。

7.如果拖链折断,则其电缆也需要更换,因为过度拉伸造成的损坏无法避免。

             柔性电缆根据功能划分主要分为:传感器/编码器电缆,伺服电机电缆,机器人电缆,清洁电缆,拖链系统用电缆。

根据型号大致可分为以下几类:

柔性控制电缆http://www.anhdl.com

 1,PVC外护套柔性控制拖链电缆,阻燃CC101 弯曲半径:8X

2,PVC外护套柔性屏蔽控制拖链电缆,阻燃CC111 弯曲半径:10X

3,PVC外护套柔性控制拖链电缆,阻燃CC120 弯曲半径:5X

4,PVC外护套柔性屏蔽控制拖链电缆,阻燃CC121弯曲半径:8X

5,PUR外护套柔性控制拖链电缆,耐油,耐酸碱,抗水解,抗紫外线,耐低温,耐磨,阻燃CC127 弯曲半径:8X http://www.anhdl.com

6,PUR外护套柔性控制屏蔽拖链电缆,耐油,耐酸碱,抗水解,抗紫外线,耐低温,耐磨,阻燃CC117 弯曲半径:10X

7,钢丝编织柔性控制拖链电缆,防紫外线,耐低温,耐磨,CC158 弯曲半径:10X

8,PETP外护套柔性控制拖链电缆,耐油,耐酸碱,抗水解,抗紫外线,耐低温,耐磨,阻燃CC160 弯曲半径:5X

9,PETP外护套柔性控制屏蔽拖链电缆,耐油,耐酸碱,抗水解,抗紫外线,耐低温,耐磨,阻燃CC133弯曲半径:10X

柔性动力电缆

 10,PVC外护套柔性动力拖链电缆,阻燃CC305 弯曲半径:8X

11,PVC外护套屏蔽柔性动力拖链电缆,阻燃CC336 弯曲半径:10X

12,PETP外护套柔性屏蔽动力拖链电缆,耐油,耐酸碱,抗水解,抗紫外线,耐低温,耐磨,阻燃CC358 弯曲半径:10X

13,PETP外护套柔性屏蔽动力拖链电缆,耐油,耐酸碱,抗水解,抗紫外线,耐低温,耐磨,阻燃CC371 弯曲半径:8X

柔性数据/总线电缆http://www.anhdl.com

 14,PVC外护套柔性屏蔽数据拖链电缆。 CC41 弯曲半径:8X

15,PUR外护套柔性屏蔽数据拖链电缆,耐油,耐酸碱,抗水解,抗紫外线,耐低温,耐磨,阻燃CC43 弯曲半径:10X

16,PETP外护套柔性屏蔽数据拖链电缆,耐油,耐酸碱,抗水解,抗紫外线,耐低温,耐磨,阻燃CC46弯曲半径:10X http://www.anhdl.com

17,PETP外护套柔性屏蔽数据拖链电缆,耐油,耐酸碱,抗水解,抗紫外线,耐低温,耐磨,阻燃CC48 弯曲半径:12Xhttp://www.anhdl.com

柔性伺服电缆

 18,PUR外护套柔性屏蔽伺服拖链电缆,耐油,耐酸碱,抗水解,抗紫外线,耐低温,耐磨,阻燃CC46 弯曲半径:10X
