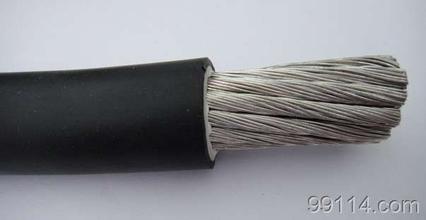

DCEYH DCEYHR铁路机车车辆用电缆

	产品名称： DCEYH DCEYHR铁路机车车辆用电缆
	产品型号： DCEYH DCEYHR
	产品价格： ~~DCEYH DCEYHR~~ 特价：DCEYH DCEYHR
	发布时间：2015/7/25 11:14:35
	关注度：7886

DCEYH DCEYHR铁路机车车辆用电缆

产品用途

125°C交联聚烯烃铁路机车车辆用电缆适用于交流额定电压3Kv及以下的铁路机车车辆的电能传输。

执行标准

Q/JBRB 52-2000

使用条件

1）电缆交流额定电压为 250V，750V，1.5kv和3kv
2）电缆的长期允许工作温度为 100℃，电缆的最低敷设温度为 25℃。
3）电缆可在受矿物油和燃料油污染的场合使用。
4）电缆敷设的允许弯曲半径电缆外径（D）为20mm及以下者应不小于3D。电缆外径（D）为20mm及以上者应不小于5D。
5）电缆具有耐单根燃烧特性，能经受GB12666标准DZ-l规定的阻燃试验。

产品型号

型号	名称
DCEYH	铜芯耐热100"C乙丙橡皮绝缘氯磺化聚乙烯护套铁路机车车辆用电缆（电线）
DCEYHR	铜芯耐热100.C乙丙橡皮绝缘氯磺化聚乙烯护套铁路机车车辆用电缆（电线）

技术参数

型号	额定电压（V）	芯数	标称截面（mm2）
DCEYH DCEYHR	250 750	1 1	0.5-2.5 0.75-300
1500 3000	1 1	1.0-300 2.5-300

体标称截面 mm2	导体结构	250V	750V	20℃时镀锡导体电阻（不大于）Ω/km
型号	根散/单线直径mm	绝缘标称厚度 mm	护套标称厚度mm	电缆最大外径mm	参考重量kg/km	绝缘标称厚度mm	护套标称厚度mm	电缆最大外径mm	参考重量kg/km
0.5	DCEYH		0.4	0.4	2.8	12					40.1
DCEYHR	16/0.20
0.75	DCEYH	7/0.37	0.4	0.4	3.2	15	0.6	0.6	4.0	21
DCEYHR	24/0.20
1.0	DCEYH	7/0.43	0.4	0.4	3.2	19	0.6	0.6	4.1	24	18.7
DCEYHR	32/0.20	20.0
1.5	DCEYH	19/0.32	0.4	0.4	3.5	25	0.6	0.6	4.4	31	12.5
DCEYHR	30/0.25（48/0.20）	13.7
2.5	DCEYH	19/0.41	0.4	0.4	4.3	36	0.7	0.7	5.1	45	7.59
DCEYHR	49/0.25（77/0.20）	8.21
4	DCEYH	19/0.52					0.7	0.7	5.7	63	4.54
DCEYHR	56/0.30（128/0.20）	5.09
6	DCEYH	19/0.64					0.7	0.7	6.4	86	3.00
DCEYHR	84/0.30	3.39
10	DCEYH	49/0.52					0.8	0.8	8.6	152	1.78
DCEYHR	84/0.40	1.95
16	DCEYH	84/0.49					0.8	0.8	10.5	243	1.20
DCEYHR	126/0.40	1.24
25	DCEYH	133/0.49					1.0	1.0	13.0	350	0.760
DCEYHR	196/0.40	0.795
35	DCEYH	189/0.49					1.0	1.0	14.5	471	0.535
DCEYHR	276/0.40	0.565
50	DCEYH	259/0.49					1.2	1.2	17.0	624	0.390
DCEYHR	396/0.40	0.393
70	DCEYH	259/0.58					1.2	1.2	19.0	830	0.271
DCEYHR	380/0.49	0.277
95	DCEYH	259/0.68					1.4	1.4	21.5	1137	0.197
DCEYHR	513/0.49	0.210
120	DCEYH	336/0.67					1.4	1.4	23.5	1400	0.156
DCEYHR	630/0.49	0.164
150	DCEYH	427/0.67					1.8	1.8	27.8	1817	0.123
DCEYHR	777/0.49	0.132
185	DCEYH	570/0.67					1.8	1.8	29.5	2186	0.101
DCEYHR	976/0.49	0.108
240	DCEYH	732/0.64					2.2	2.2	34.0	2863	0.0787
DCEYHR	1281/0.49	0.0817
300	DCEYH	912/0.64					2.2	2.2	37.0	3462	0.0632
DCEYHR	1586/0.49	0.0654

导体标称截面 mm2	导体结构	1500V	3000V	20℃时镀锡导体电阻（不大于）Ω/km
型号	根散/单线直径mm	绝缘标称厚度 mm	护套标称厚度mm	电缆最大外径mm	参考重量kg/km	绝缘标称厚度mm	护套标称厚度mm	电缆最大外径mm	参考重量kg/km
0.5	DCEYH										40.1
DCEYHR
0.75	DCEYH
DCEYHR
1.0	DCEYH	7/0.43	0.8	0.8	4.9	32					18.7
DCEYHR	32/0.20	20.0
1.5	DCEYH	19/0.32	0.8	0.8	5.3	40					12.5
DCEYHR	30/0.25（48/0.20）	13.7
2.5	DCEYH	19/0.41	0.9	0.9	6.2	58	1.4	1.2	8.0	83	7.59
DCEYHR	49/0.25（77/0.20）	8.21
4	DCEYH	19/0.52	0.9	0.9	6.8	77	1.4	1.2	8.6	104	4.54
DCEYHR	56/0.30（128/0.20）	5.09
6	DCEYH	19/0.64	0.9	0.9	7.5	101	1.4	1.2	9.2	131	3.00
DCEYHR	84/0.30	3.39
10	DCEYH	49/0.52	1.0	1.0	9.5	169	1.6	1.2	11.2	205	1.79
DCEYHR	84/0.40	1.95
16	DCEYH	84/0.49	1.0	1.0	11.0	250	1.6	1.2	12.5	281	1.20
DCEYHR	126/0.40	1.24
25	DCEYH	133/0.49	1.2	1.2	13.5	361	1.8	1.4	15.5	410	0.760
DCEYHR	196/0.40	0.795
35	DCEYH	189/0.49	1.2	1.2	15.0	483	1.8	1.4	17.0	539	0.535
DCEYHR	276/0.40	0.565
50	DCEYH	259/0.49	1.4	1.4	17.9	651	2.0	1.8	20.0	733	0.390
DCEYHR	396/0.40	0.393
70	DCEYH	259/0.58	1.4	1.4	19.0	864	2.0	1.8	22.0	954	0.271
DCEYHR	380/0.49	0.277
95	DCEYH	259/0.68	1.6	1.6	22.5	1177	2.2	2.0	24.5	1200	0.197
DCEYHR	513/0.49	0.210
120	DCEYH	336/0.67	1.6	1.6	24.0	1443	2.0	2.0	26.5	1556	0.156
DCEYHR	630/0.49	0.164
150	DCEYH	427/0.67	2.0	1.8	27.0	1840	2.6	2.2	30.0	1966	0.123
DCEYHR	777/0.49	0.132
185	DCEYH	570/0.67	2.0	1.8	29.0	2211	2.6	2.2	32.0	2348	0.101
DCEYHR	976/0.49	0.108
240	DCEYH	732/0.64	2.4	2.4	35.0	2926	3.0	2.8	37.0	3089	0.0787
DCEYHR	1281/0.49	0.0817
300	DCEYH	912/0.64	2.4	2.4	38.0	3529	3.0	2.8	40.0	3702	0.0632
DCEYHR	1586/0.49	0.0654
