FZWL-TZEY DC1500V 1x150mm2单芯乙丙橡胶绝缘低烟无卤阻燃防紫外线铜芯电缆
执行标准:
GB12706.1~3-2002《额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件》
IEC60502-1998《额定电压1~30KV挤包固体绝缘电力电缆》
GB/T3956-97《电缆的导体》
GB/T2952.1~4-89《电缆外护层》
GB11033.1~3-89《额定电压26/35kV及以下电力电缆附件基本技术要求》
GB6995.1~5-86《电线电缆标识标志》
JB/T8137-99《电线电缆包装盘》
GB/T2951.1~10-97《电缆绝缘和护套材料通用试验方法》
GB/T2951.38-86 《电线电缆防白蚁试验方法》
GB/T3048.1~16-94《电线电缆电性能试验方法》
GB/T18380.3-2001《电线电缆燃烧试验方法》
GB/T17650.1~2-98《取自电缆或光缆的材料燃烧时释出气体的试验方法》
电缆及其组成部件应满足上述国内、国际标准的要求,若卖方采用除上述之外的其它被承认的相关国内、国际标准,应明确提出并提供相应标准复印件,经买方批准后方可采用。
4 主要技术参数及性能
4.1系统参数
系统额定电压: |
DC 1500V |
系统最高电压: |
DC 1800V |
4.2技术参数
4.2.1规格
1) 车辆段和高架
FZWL-TZEY,DC1500V 1x150mm2:单芯乙丙橡胶绝缘,低烟、无卤、阻燃,防紫外线,铜芯电缆。
4.2.2参数
项目 |
型号 |
备注 |
||
结构参数 |
导体标称截面(mm2) |
|
150 |
|
电缆芯数 |
|
单芯 |
|
|
导体直径(mm) |
|
18.4 |
|
|
电缆近似外径(mm) |
|
31.2 |
|
|
电缆近似弯曲半径(mm) |
|
180 |
|
|
电缆参考重量(kg/km) |
|
2130 |
|
|
电气参数 |
直流电阻(W/km) |
|
£ 0.124 |
环境温度20°C |
电缆连续载流量(A) |
|
385 |
400:导体工作温度90°C,环境温度40°C,电缆支架上3根扁平接触、2层无间距布置 150:导体工作温度90°C,环境温度40°C,电缆支架上6根扁平接触、单层布置 |
|
导体短路电流(kA 1s) |
|
21.7 |
导体连续运行允许最高温度90°C,短路允许最高温度250°C,短路持续时间1s; |
|
工频耐受电压(kV) |
|
6.5 |
5分钟 |
|
冲击耐受电压(kV) |
|
40 |
95°C~100°C |
|
绝缘电阻(MW · km) |
|
35 |
20°C的绝缘电阻 |
5.1使用于地下正线的电缆应具有低烟、无卤、阻燃等特性,使用于车辆段及高架的电缆应具有低烟、无卤、阻燃、防紫外线等特性。
5.2导体最高允许工作温度为90°C,短路允许温度为250°C。
5.3 电缆防水、防潮性能应满足以下要求:
电缆应具有径向的阻水功能。电缆样品在水中浸泡120小时后,去除绝缘层外面的复合层后,用肉眼观察,绝缘层外表面应是干燥的。
5.4电缆燃烧时的阻燃性能满足GB/T18380.3-2001规定的A类成束电缆垂直燃烧试验;
5.5电缆燃烧时的低烟性能满足在GB/T17651-1998规定的试验条件下,燃烧时产生的烟浓度其最小透光率不小于60%;
5.6电缆燃烧时逸出气体的pH值和导电率测试按GB/T17650.2-98规定,PH值不小于5,导电率不大于6μs/mm;
5.7电缆的无卤性能应满足在IEC754-1(1994)规定的试验条件下,燃烧时产生的卤酸气体逸出量不大于4mg/g。
5.8 为了实现5.1~5.7项要求需采取如下的具体措施:
a. 采用合理的阻燃结构设计,实现电缆产品的高阻燃性。电缆结构上采用低烟无卤阻燃带、高阻燃聚烯烃隔氧层作为防火屏障,起到隔氧和挡火的作用,实现电缆的高阻燃性能。
b. 采用成熟的低烟无卤阻燃材料,实现电缆产品的低烟无卤性能。电缆的交联聚乙烯绝缘、防水的聚乙烯密封层、高阻燃聚烯烃护套均为低烟无卤材料,保证电缆在燃烧时产生烟浓度的透光率≥60%,燃烧时逸出气体的PH值≥5,导电率≤6μs/mm的低烟无卤性能。
c. 采用挤包高阻燃聚烯烃作为径向防水构造。形成密封的径向防水挡潮层,聚烯烃本身具有防潮不透水性能。
d. 采用具有防鼠/防蚁功能的低烟无卤高阻燃聚烯烃护套。在阻燃的聚烯烃护套中添加防白蚁、防鼠剂,是安全长效环保型添加剂,对人体无毒。防鼠/防蚁功能的聚烯烃护套材料是成熟的材料,满足防鼠、防蚁的试验要求。
e.采用高伸长率的低烟无卤阻燃护套料,老化前断裂伸长率高于IEC60092规定的125%的指标,从而有效解决护套在正常情况下出现开裂的现象。
5.9 电缆弯曲半径:
1x150mm2电缆弯曲半径6D。
5.10成品盘电缆端头应可靠密封,并采取相应的保护措施,以防止潮气侵入及端头受损。
5.11各规格电缆的最大配盘长度:
项 目 |
电缆规格(mm2) |
|
|
150 |
|
最大配盘长度(m) |
|
1600 |
电缆盘外形尺寸(高×宽)m |
|
2.2×1.4 |
5.12电缆终端头
电缆终端头采用棒式结构。
5.13电缆附件
电缆附件满足低烟、无卤、阻燃的要求,满足配套电缆敷设条件的要求,满足配套电缆载流量及短路电流通过能力的要求,便于安装。
热缩套管满足低烟、无卤、阻燃、防紫外线的要求。
电缆附件满足GB/T12706.1-3-2002《额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件》中的试验要求。
6.21x150mm2电缆
6.2.1导体
采用铜丝束绞、股线复绞成导体,导体表面光滑,无油污、毛刺以及凸起或断裂的单线。导体的选择应符合GB/T3956的规定。
6.2.2 隔离带层
在导体的表面重叠绕包一层0.2毫米厚的无纺布带,保证导体的紧密结合和避免铜导体损伤电缆绝缘。
6.2.3 绝缘
采用乙丙橡胶(EPR)材料,绝缘标称厚度为2.4mm,最薄点厚度应不小于标称值的90%。
6.2.4阻燃包带层
电缆阻燃包带层采用厚度为0.2毫米的低烟无卤阻燃带重叠绕包。
6.2.5防水内衬层
电缆采用低烟无卤阻燃填充料以挤包形式制成内衬层,具有径向阻水的功能,能够满足电缆的阻水要求,其厚度满足GB12706-2002的要求。
6.2.6护套
采用低烟、无卤、阻燃防白蚁护套材料,护套的标称厚度按GB2952的规定,最薄点厚度不小于标称值的80%-0.1mm。对于防紫外线型电缆的护套材料具有能良好的抗日照、紫外线老化性能。同时,护套种添加环保型防白蚁、防鼠剂,按GB2951.38规定的群体法,可以达到最高1级蛀蚀等级。
6.3 电缆结构尺寸表
序号 |
项 目 |
单位 |
|
|
|
规格 |
mm2 |
|
150 |
1 |
系统额定电压: |
V |
|
DC 1500 |
2 |
系统最高电压: |
V |
|
DC 1800 |
3 |
电缆芯数 |
|
|
单芯 |
4 |
导体 |
|
|
|
|
标称截面 |
mm2 |
|
150 |
|
材料 |
|
|
铜 |
|
型式 |
|
|
束合非紧压圆形 |
|
单丝根数 |
|
|
1184 |
|
单丝标称直径 |
mm |
|
0.4 |
|
计算外径 |
mm |
|
18.4±0.4 |
5 |
导体绕包层 |
|
|
|
|
材料 |
|
|
无纺布 |
|
标称厚度 |
mm |
|
0.2 |
|
计算外径 |
mm |
|
19.0 |
6 |
绝缘 |
|
|
|
|
材料 |
|
|
EPR |
|
标称厚度 |
mm |
|
2.4 |
|
最薄处厚度 |
mm |
|
2.16 |
|
计算外径 |
mm |
|
23.8 |
7 |
绕包层 |
|
|
|
|
材料 |
|
|
低烟无卤阻燃带 |
|
标称厚度 |
mm |
|
0.2 |
|
计算外径 |
mm |
|
24.4 |
8 |
内衬层(挤包式) |
|
|
|
|
材料 |
|
|
高阻燃隔氧层 |
|
标称厚度 |
mm |
|
1.2 |
|
最薄处厚度 |
mm |
|
1.0 |
|
计算外径 |
mm |
|
26.8 |
9 |
外护层 |
|
|
|
|
材料 |
|
|
低烟无卤阻燃、防白蚁 (防紫外线)护套料 |
|
标称厚度 |
mm |
|
2.2 |
|
最薄处厚度 |
mm |
|
1.66 |
10 |
电缆计算外径 |
mm |
|
31.2±2.5 |

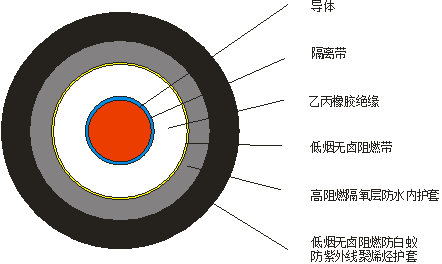

附图:电缆结构图
