ASTP-120电缆,STP-120电缆,ASTP-120Ω铠装双绞屏蔽电缆

ASTP-120电缆,STP-120电缆,ASTP-120Ω铠装双绞屏蔽电缆



选购RS485电缆必须要看的几点,以下观点为参考意见,如需选购请打电话0550-7723889

提示:RS485电缆叫法不同,可以叫通讯电缆也可以叫信号电缆,也可以叫屏蔽双绞线,也可以叫总线但都是同一种电缆

要点1(型号选择):很多人用RVVP、RVSP、KVVP等聚氯乙烯绝缘介质的电缆传输数字信号,这是错误的!

要点2(线径选择):24AWG导体的电缆,传输距离一般限于100米以内。

工业布线距离较远且环境较为恶劣,建议增大导体线径。按照《GB50217-2007电力工程电缆设计规范》的规定,信号线导体截面≮0.5mm²

关于485通讯,分两种情况,一种是单工,也就是只读,另一种情况是双工,也就是可以控制,单工的情况下是2线,双工的情况下是4根,因此用到2*2*1.5规格,一般极限长度是1216米,这是就需要特殊电缆,一方面线径要大,另一方面屏蔽要好,对于这种需求,需要逐一检验,否则通讯容易出现莫名其妙的问题。

要点3(敷设选择):

非铠装双绞屏蔽型电缆 STP-120Ω(for RS485 & CAN) one pair 18 AWG ,电缆外径8.2mm左右,灰色护套。适用于室内、管道及一般工业环境。使用时,屏蔽层一端接地!
铠装型双绞屏蔽电缆 ASTP-120Ω(for RS485 & CAN) one pair 18 AWG ,电缆外径12.3mm左右,黑色护套。可用于干扰严重、鼠害频繁以及有防雷、防爆要求的场所。使用时,建议铠装层两端接地,最内层屏蔽一端接地!

(1对)2芯型号

(2对)4芯型号

(3对)6芯型号

2x0.2

4x0.2

6x0.2

2x0.3

4x0.3

6x0.3

2x0.5

4x0.5

6x0.5

2x0.75

4x0.75

6x0.75

2x1.0

4x1.0

6x1.0

2x1.5

4x1.5

6x1.5

2x2.0

4x2.0

6x2.0

2x2.5

4x2.5

6x2.5

(4对)8芯型号

(5对)10芯型号

(6对)12芯型号

8x0.2

10x0.2

12x0.2

8x0.3

10x0.3

12x0.3

8x0.5

10x0.5

12x0.5

8x0.75

10x0.75

12x0.75

8x1.0

10x1.0

12x1.0

8x1.5

10x1.5

12x1.5

8x2.0

10x2.0

2x2.0

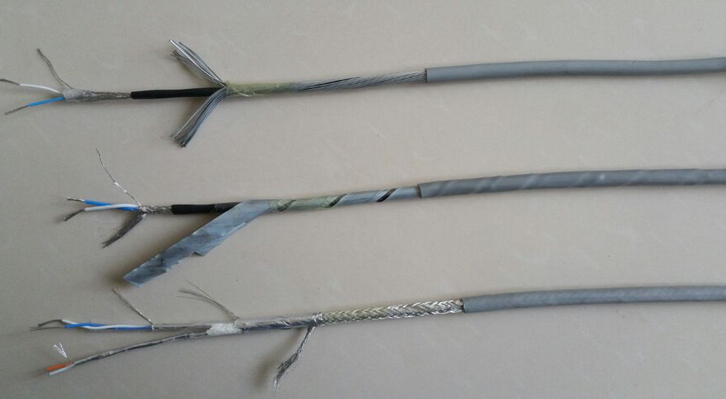

标准的1线对RS-485通讯电缆,特性阻抗为120欧姆,导体为2*24AWG多股绞合镀锡铜丝,PE绝缘介质,由铝箔/聚酯复合带100%覆盖+镀锡铜丝90%覆盖共二重屏蔽,附有独立接地导线,工业灰色PVC外护套,符合UL 2919文件。产品性能出众,可应用于复杂的工业自动化控制网络通讯及楼宇自控网络通讯。

标准的2线对RS-485通讯电缆,特性阻抗120欧姆,导体为2线对4芯(2x2x24AWG)多股绞合镀锡铜丝,PE绝缘护套;为适用于复杂的工业噪声环境,特采用铝箔/聚酯复合带100%屏蔽率+镀锡铜编制网90%屏蔽率共双重屏蔽,并附有独立TC接地导体,工业灰色PVC外护套,符合UL AWM 2919文件规范。
