产品名称: AF250 AFR250高温线 | ||
产品型号: AF250 AFR250 | ||
产品价格: |
||
发布时间:2015/10/27 17:23:03 | ||
关 注 度:19524 |

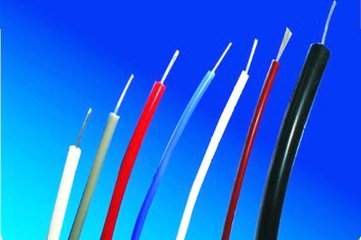

AF250 AFR250高温线
铁氟龙高温线型号:AF250 AFR250
执行标准:Q/IRMV-2008
产品特性: http://www.anhdl.com
1、额定电压:125V、300V、600V
2、工作温度:-60~+250℃,短时可耐温350℃
3、导 体:裸铜绞线、镀银铜绞线或镀镍铜绞线
4、绝 缘:PTFE 薄膜(聚四氟乙烯薄膜绕包绝缘)
5、颜 色:红/黄/兰/白/黑/灰/棕/紫/绿/等
铁氟龙高温线AFR250 (PTFE)特点/用途:
具有优良的耐腐蚀性能,抗油、强酸、抗强碱、强氧化剂等;具有优良的电绝缘性能、耐高电压、高频损耗小、不吸潮、绝缘电阻大;具有优良的耐燃、耐老化性能、使用寿命长。
电子行业中,可用于温度补偿导线,耐低温导线,高温加热导线,耐老化电线及阻燃电线;家用电器行业中,可用于空调机,微波炉,电子消毒柜,电饭堡,电子热水瓶,电暖器,电烤箱,电炒锅,灯具灯饰等的内部布线。
交货要求:
按双方合同协议商定,允许不小于10米的短段交货。其数量应不超过交货总长度的10%。
规格结构及技术参数:
横截面积(mm2) |
导体结构 根数/线径 (mm) |
绝缘厚度(mm) | 电线外径(mm) |
20 ℃时导体直流电阻 (Ω/km) |
||||
125V | 300V | 600V | 125V | 300V | 600V | |||
0.035 | 7/0.08 | 0.10 | 0.15 | 0.25 | 0.45 | 0.55 | 0.80 | 525 |
0.05 | 10/0.08 | 0.10 | 0.15 | 0.25 | 0.50 | 0.60 | 0.80 | 370 |
0.06 | 12/0.08 | 0.10 | 0.15 | 0.25 | 0.50 | 0.60 | 0.85 | 330 |
0.07 | 14/0.08 | 0.10 | 0.15 | 0.25 | 0.60 | 0.70 | 0.90 | 260 |
0.09 | 19/0.08 | 0.10 | 0.15 | 0.25 | 0.60 | 0.70 | 0.90 | 227 |
0.10 | 21/0.08 | 0.10 | 0.15 | 0.25 | 0.65 | 0.75 | 0.95 | 188 |
0.12 | 24/0.08 | 0.10 | 0.15 | 0.25 | 0.70 | 0.80 | 1.00 | 165 |
0.15 | 30/0.08 | 0.10 | 0.15 | 0.25 | 0.70 | 0.80 | 1.00 | 150 |
0.20 | 40/0.08 | 0.10 | 0.15 | 0.25 | 0.82 | 0.90 | 1.10 | 90.4 |
0.35 | 70/0.08 | 0.15 | 0.25 | 1.10 | 1.30 | 53.1 | ||
0.50 | 105/0.08 | 0.15 | 0.25 | 1.20 | 1.45 | 36 | ||
0.75 | 150/0.08 | 0.20 | 0.30 | 1.55 | 1.75 | 22.7 | ||
1.00 | 200/0.08 | 0.20 | 0.30 | 1.70 | 1.90 | 19 | ||
1.20 | 240/0.08 | 0.20 | 0.30 | 1.85 | 2.0 | 15.3 | ||
1.50 | 300/0.08 | 0.20 | 0.30 | 2.00 | 2.20 | 11.7 | ||
2.00 | 400/0.08 | 0.20 | 0.30 | 2.30 | 2.45 | 9.45 | ||
2.50 | 500/0.08 | 0.30 | 2.95 | 6.86 |
