辐照交联环保电线电缆

产品名称: 辐照交联环保电线电缆
产品型号: 辐照交联环保电线电缆
产品价格: 电议 特价:电议
发布时间:2018/9/28 10:20:03
关 注 度:85

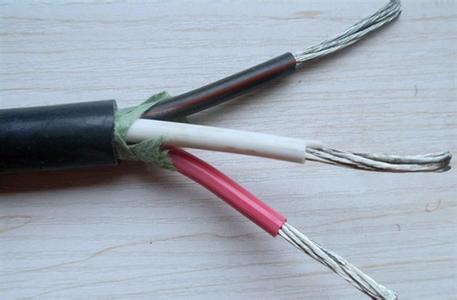

辐照交联环保电线电缆

辐照交联环保电线电缆

简单介绍

辐照电缆环保用电力线,载流量大;辐照交联电缆,经高能电子束辐照后,材料的分子结构从线性变成三维网状分子结构,耐温等级从非交联的70℃提高到90℃、105℃、125℃、135℃、甚至150℃,比同规格的电缆的载流量提高15-50% 。

辐照电缆环保用电力线的详细介绍

辐照电缆环保用电力线

1、参照标准:GB5023-97,GB12706.3-91,GB14049-93标准,电线阻燃特性达到GB12666.2-90和  GB12666.5-90A类标准,电缆燃烧时的透光率达到97%,无HCL腐蚀气体释放(气体PH值为6.74)。

 2、额定电压:450/750V或300/500V。

 3、电缆导体允许长期蕞高工作温度135℃,电缆导体的短路温度可达280℃,持续时间可达5分钟。

 4、弯曲半径:电缆外径小于15mm的为6D,电缆外径15-25mm的为8D,电缆外径大于25mm的为10D。

 5、环境温度:蕞低-40℃。

辐照交联电缆辐照原理的说明:辐照交联是利用辐照产生的高性能β射线,形成高分子自由基,然后高分子自由基重新组合成为交联键,从而使原来的线性分子结构变成三维网状分子结构,而形成交联。



WDZN-BYJ(F)辐照电缆的特性

  1、载流量大;辐照交联电缆,经高能电子束辐照后,材料的分子结构从线性变成三维网状分子结构,耐温等级从非交联的70℃提高到90℃、105℃、125℃、135℃、甚至150℃,比同规格的电缆的载流量提高15-50% 。

  2、绝缘电阻大;由于辐照交联电缆避免了采用氢氧化物作为阻燃剂,因此防止了交联时出现的预交联和因绝缘层吸收空气中的水分而使绝缘电阻下降现象。从而保证了绝缘电阻值。

 3、使用寿命长,过载能力强;由于辐照交联后的聚烯烃材料的耐高温等级高,老化温度高,所以延长了电缆在使用过程中循环发热的使用寿命。

 4、环保,安全;由于电缆所采用的材料都是无卤环保材料,所以电缆的燃烧特性符合环保要求。

 5、产品质量温度;传统的温水交联电缆的质量受水温度,剂制工艺,交联添加剂等因素影响,质量不稳定,而辐照交联电缆的质量取决于电子束的辐照剂量,辐照剂量是由计算机控制,少了人为的因素,所以质量稳定。

辐照交联电缆具有难以着火并具有阻止或延缓火焰蔓延的能力,过载力强,而且一旦着火,他具有无卤,低烟,无毒,无腐蚀等特性,适用于如高层建筑,宾馆,医院,地铁,核电站,隧道,发电厂,矿石,石油,化工等。

辐照电缆阻燃等级

辐照电缆辐照电缆环保用电力线表示方法

1、  辐照低烟无卤电缆的燃烧特性代号和电缆型号两部分组成。



名称 代号
阻燃A级 ZA
阻燃B级 ZB
阻燃C级 ZC
阻燃D级 ZD
耐火 N
低卤低烟 WD



名称 代号
电力 省略
控制 K
布线 B



名称 代号
铜导体 省略
辐照交联聚乙烯绝缘 YJ(F)
聚烯烃护套 Y或E

2、  辐照低烟无卤电线电缆的允许工作温度可以为90℃、105℃、125℃、135℃等。表示时在型号后面加上温度等级105℃、125℃、135℃。90℃可以省略。

3、  产品用型号、额定电压、芯数、标称截面和本标准号表示。

辐照电缆环保用电力线

辐照交联电缆型号及名称。

型号 名称 阻燃级别 芯数 截面m㎡ 额定电压V

WDZ-BYJ(F)



铜芯辐照交联聚乙烯绝缘低烟无卤阻燃电线电缆 A、B、C、D 1 1-400 450/750

WDZ-BYJ(F)R



铜芯辐照交联聚乙烯绝缘低烟无卤阻燃软电缆 A、B、C、D 1 1-70 450/750

WDZN- BYJ(F)



铜芯辐照交联聚乙烯绝缘低烟无卤阻燃耐火电线电缆 A、B、C、D 1 1-400 450/750
WDZN- BYJ(F)R 铜芯辐照交联聚乙烯绝缘低烟无卤阻燃耐火软电缆 A、B、C、D 1 1-10 450/750

WDZ-KYJ(F)Y

(WDZ-KYJ(F)E)

辐照交联聚乙烯绝缘聚烯烃护套低烟无卤阻燃控制电缆      A、B、C、D 2-61 1-70 450/750

WDZ-KYJ(F)Y22

(WDZ—KYJ(F)E22)

辐照交联聚乙烯绝缘钢带铠装聚烯烃护套耐火低烟无卤阻燃控制电缆 A、B、C、D 2-61 1-10 450/750

WDZN-KYJ(F)Y

(WDZN-KYJ(F)E)



辐照交联聚乙烯绝缘聚烯烃护套低烟无卤阻燃耐火控制电缆 A、B、C、D 2-61 1-10 450/750

WDZN-YJ(F)Y22

(WDZN-YJ(F)E22)

辐照交联聚乙烯绝缘钢带铠装聚烯烃护套低烟无卤阻燃耐火控制电缆 A、B、C、D 2-61 1-10 450/750

WDZ-YJ(F)Y

(WDZ-YJ(F)E)

辐照交联聚乙烯绝缘聚烯烃护套低烟无卤阻燃电力电缆 A、B、C、D 1-5 1.5-800 600/1000

WDZ-YJ(F)Y22

(WDZ-YJ(F)E22)





辐照交联聚乙烯绝缘钢带铠装聚烯烃护套低烟无卤阻燃电力电缆 A、B、C、D 1-5 1.5-400 600/1000

WDZN-YJ(F)Y

(WDZN-YJ(F)E)



辐照交联聚乙烯绝缘聚烯烃护套低烟无卤阻燃耐火电力电缆 A、B、C、D 1-5 1.5-800 600/1000

WDZN-YJ(F)Y22

(WDZN-YJ(F)E22)



辐照交联聚乙烯绝缘钢带铠装聚烯烃护套低烟无卤阻燃耐火电力电缆 A、B、C、D 1-5 1.5-400 600/1000

辐照电缆环保用电力线

辐照电缆使用特性

1、  电力电缆的额定电压U。/U为0.6/1KV。控制电缆的额定电压U。/U为450/750V,电线电缆的额定电压U。/U为450/750V及以下。

2、  电缆长期允许工作温度不超过135℃。

3、  安装时环境温度不宜低于0℃。

4、  电缆安装时的蕞小弯曲半径

A、 控制电缆:无铠装层的电缆应不小于电缆外径的6倍,有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。

B、 电力电缆的蕞小弯曲半径。见下表:(D电缆的外径)

5、  多芯电缆中性线导体标称截面。见下表:

6、  单芯电缆导电线芯为圆形,16 mm2及以上者可以紧压。多芯电缆线芯截面为35 mm2及一下者,其线芯为圆形,线芯截面为50 mm2及以上者为扇形,瓦型,或半圆形。四芯电缆中第四芯(中性线芯)可为圆形或扇形。五芯电缆中性线可为圆形或瓦型6 mm2及以下者允许由单根导体构成,10 mm2及以上者由多根单线组成。成型导体(扇形,瓦型或半圆形)应当紧压。



辐照电缆主要性能

1、  辐照低烟无卤阻燃型

 1)、阻燃性能应能通过GB18380的成束电缆燃烧试验。试验后电缆烧焦或受影响部分达到的高度应不超过火焰作用点以上2.5m。

2)、卤酸气体释放量试验应能通过GB/T17650.1-1998卤酸气体总量测定∠5mg/g以及GB/T17650.2-19981用测量PH值和电导率来测定气体的酸度(1L水中PH≥4.3 电导率值应不超过10us/mm)

3)、烟密度试验应能通过GB/T17651.2-1998电缆或光纤在特点条件下燃烧的烟密度测定(透光率的蕞小值≥60%)

4)、导体直流电阻符合GB/T3956的规定

5)、工频耐压试验:电力电缆应经受3500V,5min不击穿。控制电缆应经受3000V,5min不击穿。

6)、应经受-15℃的低温卷绕试验或低温冲击试验,试验后试样表面应无目力可见裂纹。



2、辐照低烟无卤阻燃耐火型

除满足阻燃低烟无卤型的性能以外,其耐火试验应能通过GB/T19216-2003在火焰条件下电缆或光纤的线路完整性试验中的规定,在750℃,90min燃烧,2A熔丝不容断。

辐照交联电缆的规格及参考数据。

铜芯辐照交联聚乙烯低烟无卤阻燃电线电缆结构参数

辐照电缆环保用电力线软铜芯辐照交联聚氯乙烯绝缘低烟无卤阻燃电线电缆结构参数

截面mm2 结构 理论外径 理论重量Kg/Km 20℃时导体电阻不大于Ω/Km
根数/直径 绝缘厚度mm WDZ-BYJ(F)R WDZN-BYJ(F)R WDZ-BYJ(F)R WDZN-BYJ(F)R
1 7/0.43 0.5 2.7 3.2 18.1 22.5 18.1
1.5 7/0.52 0.6 2.9 3.5 22.9 28.1 12.1
2.5 19/0.41 0.6 3.4 4.0 34.6 40.6 7.41
4 19/0.52 0.7 4.2 4.6 53.9 58.4 4.61
6 19/0.64 0.7 4.8 5.4 76.2 84.6 3.08
10 49/0.52 0.8 6.8 7.0 130.0 133.0 1.83
16 49/0.64 0.8 7.9 8.5 195.3 208.6 1.15
25 98/0.58 0.9 9.6 9.9 297.3 307.3 0.727
35 133/0.58 0.9 11.2 11.8 406.0 424.7 0.524
50 133/0.68 1.0 13.2 13.4 578.9 584.7 0.387
70 189/0.68 1.1 15.7 16.3 793.9 819.8 0.268

 WDZ-KYJ(F)Y辐照交联聚乙烯绝缘聚烯烃护套低烟无卤阻燃控制电缆

芯数*截面mm2 结构 外径mm2 理论重量kg/km 芯数*截面mm2 结构 外径mm 理论重量kg/km 芯数*截面mm2 结构 外径mm 理论重量kg/km
2*1.5 1/1.38 8.4 106 7*1.5 1/1.38 11.1 233 14*1.5 1/1.38 15.7 443
2*1.5 7/0.52 8.7 116 7*1.5 7/0.52 11.7 244 14*1.5 7/0.52 16.5 463
2*2.5 1/1.78 9.2 139 7*2.5 1/1.78 12.9 338 14*2.5 1/1.78 17.4 607
2*2.5 7/0.68 9.7 146 7*2.5 7/0.68 13.7 360 14*2.5 7/0.68 18.6 636
2*4 1/2.25 10.1 177 7*4 1/2.25 14.4 459 14*4.0 1/2.25 19.9 863
2*4 7/0.68 10.7 189 7*4 7/0.68 15.3 479 14*4.0 7/0.68 21.2 899
2*6 1/2.25 11.1 229 7*6 1/2.25 15.9 613 14*6.0 1/2.25 22.2 1165
2*6 1/2.76 11.8 248 7*6 1/2.76 17.0 638 14*6.0 1/2.76 23.8 1210
3*1.5 7/1.04 8.8 135 8*1.5 7/1.04 12.6 285 16*1.5 7/1.04 16.5 494
3*1.5 1/1.38 9.2 140 8*1.5 1/1.38 13.2 298 16*1.5 1/1.38 17.3 516
3*2.5 7/0.52 9.6 176 8*2.5 7/0.52 13.9 282 16*2.5 7/0.52 18.7 701
3*2.5 1/1.78 10.2 185 8*2.5 1/1.78 14.8 401 16*2.5 1/1.78 20 734
3*4 7/0.68 10.7 230 8*4 7/0.68 15.4 520 19*1.5 7/0.68 17.3 566
3*4 1/2.25 11.3 242 8*4 1/2.25 16.4 542 19*1.5 1/2.25 18.2 591
3*6.0 7/0.85 12.4 328 8*6 7/0.85 17.5 715 19*2.5 7/0.85 19.7 807
3*6.0 1/2.76 13.1 342 8*6 1/2.76 18.7 746 19*2.5 1/2.76 21.0 845
4*1.5 1/1.38 9.5 164 10*1.5 1/1.38 14.5 350 24*1.5 1/1.38 20.5 724
4*1.5 7/0.52 9.9 171 10*1.5 7/0.52 15.2 365 24*1.5 7/0.52 21.6 757
4*2.5 1/1.78 10.5 217 10*2.5 1/1.78 16.1 470 24*2.5 1/1.78 22.9 1002
4*2.5 7/0.68 11.1 228 10*2.5 7/0.68 17.2 495 24*2.5 7/0.68 24.4 1049

4*4.0



1/2.25 12.2 311 10*4 1/2.25 18.4 663 27*1.5 1/2.25 20.9 793
4*4.0 7/0.85 12.9 324 10*4 7/0.85 19.6 692 2*1.5 7/0.85 22.0 828
4*6.0 1/2.76 13.4 411 10*6 1/2.76 20.4 884 27*2.5 1/2.76 23.4 1103
4*6.0 7/1.04 14.3 428 10*6 7/1.04 21.9 925 27*2.5 7/1.04 25.0 1154
5*1.5 1/1.38 10.3 175 12*1.5 1/1.38 14.9 393 30*1.5 1/1.38 21.6 865
5*1.5 7/0.52 10.8 183 12.1.5 7/0.52 15.7 410 30*1.5 7/0.52 22.8 903
5*2.5 1/1.78 12.0 260 12*2.5 1/1.78 16.6 535 30*2.5 1/1.78 24.2 1207
5*2.5 7/0.68 12.7 272 12*2.5 7/0.68 17.7 561 30*2.5 7/0.68 25.9 1263
5*4.0 1/2.25 13.3 349 12*4 1/2.25 19.0 758 37*1.5 1/2.25 23.3 1033
5*4.0 7/0.85 14.1 363 12*4 7/0.85 20.2 791 37*1.5 7/0.85 24.5 1078



5*6.0 1/2.76 14.6 463 12*6 1/2.76 21.1 1019 37*2.5 1/2.76 26.1 1451
5*6.0 7/1.04 15.6 480 12*6 7/1.04 22.6 1060 37*2.5 7/1.04 27.9 1517

表8  WDZN-KYJ(F)Y辐照交联聚乙烯绝缘聚烯烃护套低烟无卤阻燃耐火控制电缆

芯数*截面mm2 结构 外径mm2 理论重量kg/km 芯数*截面mm2 结构 外径mm 理论重量kg/km 芯数*截面mm2 结构 外径mm 理论重量kg/km
2*1.5 1/1.38 10 165 7*1.5 1/1.38 13.5 284 14*1.5 1/1.38 18.9 542
2*1.5 7/0.52 10.4 186 7*1.5 7/0.52 14.0 297 14*1.5 7/0.52 19.7 566
2*2.5 1/1.78 10.8 210 7*2.5 1/1.78 15.3 397 14*2.5 1/1.78 20.7 715
2*2.5 7/0.68 11.4 217 7*2.5 7/0.68 16.0 422 14*2.5 7/0.68 21.8 750
2*4 1/2.25 11.8 249 7*4 1/2.25 16.7 523 14*4.0 1/2.25 23.1 985
2*4 7/0.68 12.4 258 7*4 7/0.68 17.6 546 14*4.0 7/0.68 24.5 1028
2*6 1/2.25 12.8 299 7*6 1/2.25 18.2 682 14*6.0 1/2.25 25.4 1298
2*6 1/2.76 13.5 310 7*6 1/2.76 19.3 711 14*6.0 1/2.76 27.0 1332
3*1.5 7/1.04 10.6 196 8*1.5 7/1.04 15.1 355 16*1.5 7/1.04 19.9 605
3*1.5 1/1.38 11.0 203 8*1.5 1/1.38 15.7 370 16*1.5 1/1.38 20.7 631
3*2.5 7/0.52 11.4 248 8*2.5 7/0.52 16.4 457 16*2.5 7/0.52 22.2 826
3*2.5 1/1.78 12.0 258 8*2.5 1/1.78 17.3 479 16*2.5 1/1.78 23.4 866
3*4 7/0.68 12.4 304 8*4 7/0.68 18.0 604 19*1.5 7/0.68 20.9 695
3*4 1/2.25 13.1 316 8*4 1/2.25 18.9 630 19*1.5 1/2.25 21.8 726
3*6.0 7/0.85 14.1 412 8*6 7/0.85 20.0 808 19*2.5 7/0.85 23.3 952
3*6.0 1/2.76 14.9 427 8*6 1/2.76 21.2 844 19*2.5 1/2.76 24.6 998
4*1.5 1/1.38 11.5   10*1.5 1/1.38 17.5 442 24*1.5 1/1.38 24.7 890
4*1.5 7/0.52 11.9   10*1.5 7/0.52 18.2 461 24*1.5 7/0.52 25.8 929
4*2.5 1/1.78 12.4   10*2.5 1/1.78 19.1 569 24*2.5 1/1.78 27.1 1183
4*2.5 7/0.68 13.0   10*2.5 7/0.68 20.1 596 24*2.5 7/0.68 28.7 1240
4*4.0 1/2.25 14.2   10*4 1/2.25 21.4 779 27*1.5 1/2.25 25.2 976
4*4.0 7/0.85 14.9   10*4 7/0.85 22.6 813 2*1.5 7/0.85 26.4 1019
4*6.0 1/2.76 15.4   10*6 1/2.76 23.4 1008 27*2.5 1/2.76 27.7 1303
4*6.0 7/1.04 16.3   10*6 7/1.04 24.8 1055 27*2.5 7/1.04 29.3 1365
5*1.5 1/1.38 12.4   12*1.5 1/1.38 18.0 480 30*1.5 1/1.38 26.1 1065
5*1.5 7/0.52 12.9   12.1.5 7/0.52 18.8 501 30*1.5 7/0.52 27.3 1112
5*2.5 1/1.78 14.1   12*2.5 1/1.78 19.7 630 30*2.5 1/1.78 28.7 1427
5*2.5 7/0.68 14.8   12*2.5 7/0.68 20.7 660 30*2.5 7/0.68 30.4 1496
5*4.0 1/2.25 15.4   12*4 1/2.25 22.0 865 37*1.5 1/2.25 28.1 1274
5*4.0 7/0.85 16.2   12*4 7/0.85 23.3 903 37*1.5 7/0.85 29.4 1330
5*6.0 1/2.76 16.8   12*6 1/2.76 24.1 1135 37*2.5 1/2.76 30.9 1716
5*6.0 7/1.04 17.7   12*6 7/1.04 25.6 1182 37*2.5 7/1.04 32.8 1798

 表9  WDZ-YJ(F)Y辐照交联聚乙烯绝缘聚烯烃护套低烟无卤阻燃电力电缆

表10  WDZ-YJ(F)Y22辐照交联聚乙烯绝缘钢带铠装聚烯烃护套低烟无卤阻燃电力电缆

表11  WDZN-YJ(F)Y辐照交联聚乙烯绝缘聚烯烃护套低烟无卤阻燃耐火控制电缆

规格

芯数*截面mm2

理 论

外径mm2

理  论

重量kg/km

规格

芯数*截面

mm2

理  论

外  径

mm2

理    论

重量kg/km

规格

芯数*截面

mm2

理 论

外 径

mm2

理  论

重  量

kg/km

1*1.5 6.2 65 3*35 25.1 1450 3*10+1*6 18.0 697
1*2.5 6.6 79 3*50 28.8 2062 3*16+1*10 20.1 907
1*4 7.1 99 3*70 32.8 2725 3*25+1*16 23.9 1349
1*6 7.6 123 3*95 36.5 3509 3*35+1*16 25.7 1666
1*10 8.9 178 3*120 40.3 4309 3*50+1*25 29.7 2325
1*16 9.7 242 3*150 44.8 5333 3*70+1*35 33.8 3120
1*25 11.3 351 3*185 49.5 6511 3*95+1*50 38.1 4090
1*35 12.3 455 3*240 55.1 8225 3*120+1*70 42.2 5136
1*50 13.9 618 4*1.5 12.6 279 3*150+1*70 46.3 6327
1*70 15.9 839 4*2.5 13.6 357 3*185+1*95 51.0 7787
1*95 17.7 1100 4*4 14.7 434 3*240+1*120 56.9 9795
1*120 19.3 1358 4*6 16.0 531 3*300+1*150 66.7 12201
1*150 21.5 1691 4*10 19.1 735 3*2.5+2*1.5 13.6 400
1*185 23.7 2074 4*16 20.9 988 3*4+2*2.5 14.8 482
1*240 26.2 2630 4*25 25.2 1444 3*6+2*4 16.1 590
1*300 30.8 3292 4*35 27.6 1860 3*10+2*6 18.8 772
1*400 34.5 4332 4*50 31.9 2581 3*16+2*10 21.4 1063
1*500 38.7 5382 4*70 36.4 3488 3*25+2*16 25.2 1543
1*630 43.0 6735 4*95 40.6 4558 3*35+2*16 26.8 1842
1*800 47.7 8458 4*120 44.7 5619 3*50+2*25 31.5 2670
2*1.5 11.2 188 4*150 49.9 7051 3*70+2*35 35.7 3532
2*2.5 12.0 220 4*185 54.9 8588 3*95+2*50 40.5 4667
2*4 13.0 262 4*240 61.4 10885 3*120+2*70 45.2 5922
2*6 14.0 315 4*300 72.8 13647 3*150+2*70 48.8 7130
2*10 16.6 488 5*1.5 13.6 319 3*185+2*95 54.0 8802
2*16 18.1 622 5*2.5 14.7 410 3*240+2*120 60.2 11051
2*25 21.7 927 5*4 16.0 502 4*2.5+1*1.5 14.2 422
2*35 23.7 1145 5*6 17.4 620 4*4+1*2.5 15.4 511
2*50 26.9 1485 5*10 20.9 854 4*6+1*4 16.7 625
2*70 30.7 1944 5*16 22.9 1164 4*10+1*6 19.8 823
2*95 34.3 2637 5*25 27.6 1720 4*16+1*10 22.2 1126
2*120 37.7 3192 5*35 30.5 2249 4*25+1*16 26.4 1650
2*150 41.9 3880 5*50 35.3 3162 4*35+1*16 28.8 2069
2*185 46.3 4695 5*70 40.5 4257 4*50+1*25 33.3 2936
2*240 51.5 5867 5*95 45.0 5429 4*70+1*35 38.1 3928
3*1.5 11.8 234 5*120 49.8 6898 4*95+1*50 42.6 5130
3*2.5 12.6 293 5*150 55.4 8629 4*120+1*70 47.5 6458
3*4 13.6 353 5*185 61.2 10611 4*150+1*70 52.2 7991
3*6 14.7 428 5*240 68.5 13472 4*185+1*95 57.6 9785
3*10 17.5 589 3*2.5+1*1.5 13.0 359 4*240+1*120 64.2 12337
3*16 19.1 781 3*4+1*2.5 14.1 431
3*25 23.0 1134 3*6+1*4 15.3 523

 辐照电缆环保用电力线

表12  WDZ-YJ(F)Y22辐照交联聚乙烯绝缘钢带铠装聚烯烃护套低烟无卤阻燃耐火电力电缆



规格

芯数*截面mm2

理  论

外  径mm2

理  论

重量kg/km

规格

芯数*截面mm2

理 论

外径mm2

理  论

重量kg/km

规格

芯数*截面mm2

理  论

外  径

mm2

理  论

重量kg/km

2*1.5 14.4 344 4*10 22.3 992 3*50+1*25 30.3 3066
2*2.5 15.2 385 4*16 24.1 1268 3*70+1*35 34.5 3954
2*4 16.2 440 4*25 29.8 1807 3*95+1*50 38.6 4997
2*6 17.2 506 4*35 32.4 2274 3*120+1*70 42.7 6191
2*10 19.8 713 4*50 36.5 3339 3*150+1*70 47.2 7475
2*16 21.3 865 4*70 41.2 4373 3*185+1*95 51.3 9113
2*25 24.9 1217 4*95 45.4 5539 3*240+1*120 56.4 11301
2*35 26.9 1460 4*120 49.7 6722 3*2.5+2*1.5 16.8 594
2*50 31.7 2152 4*150 54.9 8277 3*4+2*2.5 18.0 692
2*70 35.5 2698 4*185 60.3 10000 3*6+2*4 19.3 817
2*95 38.9 3450 4*240 66.8 12455 3*10+2*6 22.0 1033
2*120 42.3 4081 4*300 78.4 15540 3*16+2*10 24.6 1357
2*150 46.7 4889 5*1.5 16.8 506 3*25+2*16 29.8 1915
2*185 50.9 5775 5*2.5 17.9 610 3*35+2*16 31.6 2523
2*240 56.5 7129 5*4 19.2 719 3*50+2*25 36.1 3437
3*1.5 15.0 396 5*6 20.6 854 3*70+2*35 40.5 4417
3*2.5 15.8 467 5*10 24.1 1133 3*95+2*50 45.3 5660
3*4 16.8 539 5*16 26.1 1469 3*120+2*70 50.4 7082
3*6 17.9 628 5*25 31.2 2390 3*150+2*70 54.0 8376
3*10 20.7 825 5*35 35.3 2998 3*185+2*95 59.4 10206
3*16 22.3 1038 5*50 39.9 3996 3*240+2*120 65.8 12645
3*25 26.2 1440 5*70 45.1 5208 4*2.5+1*1.5 17.4 619
3*35 28.5 1800 5*95 50.0 6539 4*4+1*2.5 18.6 724
3*50 33.4 2752 5*120 54.8 8118 4*6+1*4 19.9 856
3*70 37.6 3528 5*150 60.8 10050 4*10+1*6 23.0 1093
3*95 41.3 4396 5*185 66.8 12211 4*16+1*10 25.4 1425
3*120 44.9 5258 5*240 74.3 15297 4*25+1*16 31.2 2313
3*150 49.8 6440 3*2.5+1*1.5 16.2 542 4*35+1*16 33.4 2767
3*185 54.5 7727 3*4+1*2.5 17.3 628 4*50+1*25 38.1 3757
3*240 60.5 9642 3*6+1*4 18.5 735 4*70+1*35 42.7 4835
4*1.5 15.8 453 3*10+1*6 21.2 944 4*95+1*50 47.6 6193
4*2.5 16.8 543 3*16+1*10 23.3 1181 4*120+1*70 52.7 7663
4*4 17.9 634 3*25+1*16 28.5 1700 4*150+1*70 57.4 9309
4*6 19.2 747 3*35+1*16 30.3 2041 4*185+1*95 63.2 11305
            4*240+1*120 70.0 14063

 辐照交联电缆交货长度

1、辐照低烟无卤电线,成圈长度为100m,成盘长度应不小于100m,计量误差应不大于±0.5%。允许以长度不小于20米的短段电缆交货,其数量应不超过交货总长的10%,每件中的短大数量应不超过5个,根据双方协议允许任何长度交货。

 2、辐照低烟无卤电力电缆,控制电缆;交货长度应不小于100m,计量误差应不大于±0.5%,根据双方协议允许任何长度交货。

 辐照交联电缆包装标志及运输

1、  电缆可采用成圈或成盘包装。当采用成盘包装时,电缆应妥善包装在电缆盘上交货,电缆伸出的长度应不小于300mm,端头上应用电缆封套可靠密封。

2、  成盘包装时,每根电缆包装上应附有产品质量证明单,证明单放在不透水的袋内,并固定在电缆盘侧。

辐照电缆厂家  辐照电缆环保用电力线,辐照环保用电力电缆




上一个: WZ-YGE WZYS-YGE..

下一个:已是最新一个产品

万邦特种电缆型号查找导航

注:看到所需要的电缆型号可直接点进去到文章页面

第一章:特种电缆

1. DRYJP-125-2000V 2. EV EVP 3. SFF 4. FDEF FDEU FDEH 5. H05BN4-F H07BN4-F H07BN8-F 6. RVVY 7. REF 8. WDZN-RYJS 9. YT YTF CEEC CEECG CEECK CEECKG YCT YCT-G 10. EV-EE EV-EU 11. EV-125 EVR-125 EVRP-125 EVRD-125 12. KCCEU CCEU KCCEUP CCEUP 13. NSHTOEU-J 14. H07BQ-F H05BQ-F 15. JEV-SS 16. POTOF2EX-PUR 17. FW-125 18. OPVC-JZ 19. CJS94/SC PEH8H/SB PEH9H/SB 20. AR-100 ARP-100 21. JYJ-125 22. ZR-FVNP FVNP-90 23. WDZ-FSY-YJY 24. TRVVP 25. JBQ-1140V 26. JBF JBQ JBHF 27. AFT-250 28. GJDUR GJKUR GJKURP 29. EKM-PVC-PUR 30. WDZ-OIL-2000V WDZ-OILP-2000V 31. BAVVP3 BAYVP3 BAYP3V BAYP3VP3 32. FCX FCXW 33. FTG 34. YSLTOE-J 35. LiYCY 36. THHN THWN 37.YGKFB-6KV YGKFB-10KV 38. RVVY RVVYP 39.BXW 40.HO5RQ-F HO7RQ-F 41.ZR-VV32 ZR-YJV32 ZR-KVV32 ZR-KVVP32 42.DJ-JJKR 43.FS/FYS-WDZA-TZXEER 44.ATGTNSP-FYS ATGTGSP ATKFTGSMP 45. JFF JFFP JFGP JGVFP 46.WDZ-BYJYB 47.KFVR KFVP KFVRP 48.YXHR HRFP YRFJG 49.N07V-K 50.TVUR TEUR 51.HO7BN4-F 52. F-H07E1F1R 53.RVF RVFH 54.YKVFRG YKVFRPG 55.RS485 RS422 56.TRVVP-K 57.IA-KVVRP 58.FD-RVV-DG FD-YVFR FD-CEFR FD-VGG 59.KVFR-G 60.YR YRF 61.YSLTO-PUR YSLTO-CSP 62.NSHTOU-J 63.YZ-KL YZF-KL YZKP-GL YZFKP-GL 64.YTG-KVFBR-G 65.JEFR JBQ JE JFE JEH JFEH JEM JFEM JYJ JO-150 JG JY 66.XV XF XV22 67.BXF BXY BX BXR 68.TRVVSP TRVVP TRVP 69.ZJKZR 70.NH-RVSP 71.ZB-SYFFDR ZR-YSFVRP ZR-YSFVRPB 72.PRVZP PRAZP PRVZP-1 PRAP PVZVZP3 73.TJR 74.EISC-S EISC-SS-R 75.SBH WYHD SBHP WYHDP 76.ia-K2YPV ia-K2YPVR ia-K3YPV ia-K2VPV ia-K3VPV ia-K3VPVR 77.YX YXW 78.FCTW FCTW-G FCTWK FCTWK-G FCTWYJ FCTWYJ-G FCTWKYJ 79.KVVRC KVVPRC 80.ZR-JEFR

第二章:耐高温电缆

1.AFR-250 2. KFF47 KF47 KF47P 3.AFP AFPF AF4 AF46 4.ZR-KFV ZR-KFVP ZR-KFV22 ZR-KFFP 5.AFSPF-200 6.KFV KFVP KFVP22 KFVRP22 7.AF250 8.AFPXR-200 9.F2H8 F46H3 F4H4 10.ZR-F46V KF46GR KFGRP 11.YGC-F46R ZR-F46-22 12.AF46R AF46RP 13.F46 ZR-F46 14.AFHBRP 15.FF22 ZR-FV ZR-FVR 16.KHF46 17.GN500-01 GN500-02 GN500-03 GN500-04 GN500-05 18.KHFRP 19.IA-DJFPF46P 20.KHF46RP KHF46P KHF46R 21.AFRPF 22.KFF KFFR KFFP 23.ZR-KFVR 24.DJFVP DJFPV DJFPVP DJFP2V DJFVP2 DJFP2VP2 DJFFP DJFPF DJFPFP DJFFP2 DJFP2F DJFP2FP2 DJFVRPDJFPRV DJFPVRP DJFP2RV DJFVRP2 DJFP2VRP2 DJFFRP DJFPRF DJFPFRP DJFFRP2 DJFP2RF DJFP2FRP2 25.KHF46FRP ZR-KHF46VRP KFF22 KFF22P KFFP22 26.YGCF46 YGCF46R

第三章:低烟无卤电缆

1. WDZ-KYJYP2-23 2.WDZN-KYJY WDZN-KYJY22 WDZN-KYJYP2-22 3.WDZN-RYJS 4.WD-CYY WD-CYYC WD-TYY 5.WDZN-KYJ(F)Y WDZN-YJ(F)Y23 6.WDZ-KYJYP WDZ-KYJYRP WDZ-KYJEP 7.WDZN-KYJYP2-22 8.WDZN-RYJS WDZN-BVVB WDZN-BYJ 9.WDZ-DCEYJR-125 10.WDZN-KYJE WDZANH-KYJEP 11.WD-NH-YJE 12.WDZ-RYJSP13.WDZ-KYJY33 WDZN-YJY23 WDZN-KYJYP2-23 WDZ-KYJYP2 14.WDZN-KYJYP 15.WDZ-DJYPYPR 16.WLD-KJEGP2-22 17.WDZN-YJY22 18.WDZA-KYJVRP2 WDZA-YJV22 WDZA-KYJVP2 WDZA-DJYJPVP 19.WDZ-RYY WDZ-RYYP 20.WDZN-KYJE WDZN-KYJE22 WDZN-KYJEP2

第四章:补偿导线(电缆)

1. ZR-KX-GVPVPR 2.KX-FF46-RP1 KX-HA-FFRP KX-GA-VV KX-HA-FGR 3. KX-HA-FGRP 4.ZRC-KX-YP2VP2 5.KX-FPG-1 KX-FPV-2 KX-FPF-3 6.KX-HF4PB KX-HF4PR 7.KX-GS-FP1FP1 8.KX-GA-VVRP KX-HA-FVRP 9.KX-HA-FFP 10.KX-FF46-RP1 KX-HA-FFRP 11.SC-G-VV SC-G-VPVPR SC-H-FFR SC-G-VPVP32 12.KX-HF4P EX-HF4P KC-HF4P SC-HF4P 13.TX-HA-FFP 14.JHKX-HF46PF46P 15.ZR-SC-G-VVP 16.KX-HA-FPFP 17.ZR-KC-HA-FF46P 18.KC-GB-VVP KX-GS-VVRP

第五章:硅橡胶电缆

1. JHXG 2.GFR GFP GFRP 3.YGCB 4.KFGR KFGRP KF46G KF46GP 5. YGZP 6.YGCPB YGGB YGCB-AF46R 7.ZR-YGGRP ZR-JGGRP 8.KHGPG KHGPG KHG30G KHPG20G 9.RGG YGZ YG 10.FDGG-40 FDGU-55 11. RGGP KF46GR KF46GRP 12.AGR 13.NH-KGGRP NH-KFGRP 14.YGCP 15.IMKGG IMKGGP 16.HGVF HGVFP 17.KFGD KFGDP 18.YGG 19.JGGFR 20.DJFGP 21.BPGGP BPGGP2 BPGGPP2 BPGGP3 BPGVFPP2 22.FYGC 23.AGRP 24.AGG 25.YGC YGC22 YFG YGC-F46R 26.ZRC-DPGPGRP 27.YGVFZ 28.JGGP ZR-JGGP 29.YGCR JGGR 30.JG JGG

第六章:扁电缆

1. ZR-YSFVBR ZR-YSFVBRJ ZR-YSFVBRZ ZR-YSFVBRJP 2.YFFB-G YVFB-G 3.YFVB 4.CEFBR 5.YEFB YEFBP YEFBJ YEURB YEURBP YEURBJ 6.YFFPB YVFPB YFFBP YVFBP 7.YCB YCBP 8.YGPB-6KV YGPB-10KV 9.ZR-YFFB ZR-YVFB 10.YBF 11.YEFRBG YGFRBG 12.H25VVH6-F 13.YGGB-J YGCB-VFR-J YGCB-J YGVFCB-J YFGCB-J 14.YBP-J 15.YB 16.EFB EFBP EFBJ EURB EURBP EURBJ 17.YVVB TVEB YFEB YGFB 18.YKVFBG YFFRBP 19.YGCB-L 20.YJGCFPB 21.YQB YQSB YQSFB YQFB 22.YCFB YCFBG 23.YBZ 24.TVVB KGGB YGCB 25.YEEB YFEB 26.YFFB-FJL 27.GKFB 28.TVVBPG

第七章:电机引接线

1. JZQB.F-1140V 2.JF46 3.JZ 4.JHGG 5.JGG 6.JHGX 7.JEH 8.JV 9.JF 10.JBF JBHF 11.JBQ 12.JXN 13.JXF 14.JH 15.JE 16. JYJ-125 17.JYJ-150 18.JO-150

第八章:铁路机车电缆

1. WDZ-DCYJ-125 2.DCEH/3-100 3.CXVF DCXVF DCXVFP DCXHF DCXHFP 4.DC-WDZB-EPR-1.8kV 5.WDZ-DCYJR 6.SLEX-125 SPLEX 7.DCEYH 8.DCEYHR 9.DCXF DCEH 10.DT-KAFPR 11.DWZR-PGYP2/23 DWZR-PGY23 12.WDZ-DC-H-90 WDZ-DC-ZP-H-90 13.WDZ-DCK-125 WDZ-DCKP-125 14.WDZ-DCYG-180 WDZ-DCYGP-180 15.DCH/3 DCXF/2 DCEH/3 16.WDZ-WL1 WDZ-WL2 WDZ-WL3 17.FY/WDZA-YJE FY/WDZA-YJE FY/WDZA-EJEJ FS/FY/WDZA-EJE23 18.JVN JVNP 19.DC-WDZA-EYR DC-WDZX-YJY DC-WDZA-FF 20.NSGAFOU 21.DVYJVR DCEFR WDZ-DCEFR FSZ-WDZ-DCYJYR 22.WDZA-DCYJTY WDZA-DCYJTYR 23.HSGCEVMP WDZ-DCEVMP HSGCEVMNH WDZ-DCEVMNH 24.DCYH DCYHR DCYHP DCEYHP

本页只是一小部分电缆型号可查找,如需其它型号请到首页产品中心新闻中心仔细查找。如需帮助请拨打热线电话:18909608445 0550-7723889







相关内容:
网络销售客服
有事点这里
手机

18909608445
