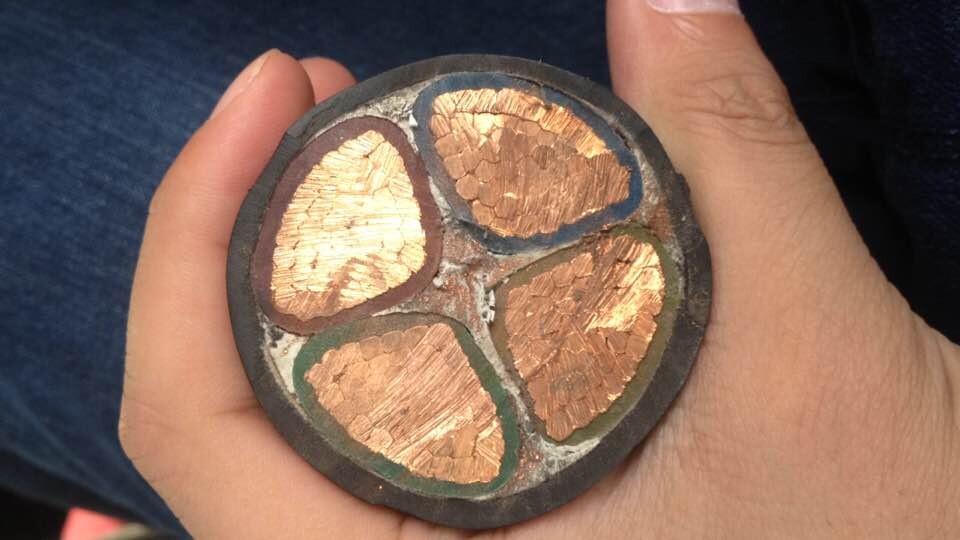

WZ-YGE WZYS-YGE22(23) WZYS-MYGE22(23)环保低烟无卤无毒防火阻燃电缆

产品名称: WZ-YGE WZYS-YGE22(23) WZYS-MYGE22(23)环保低烟无卤无毒防火阻燃电缆
产品型号: WZ-YGE WZYS-YGE22(23) WZYS-MYGE22(23)
产品价格: 电议 特价:电议
发布时间:2018/7/27 11:34:11
关 注 度:7395

WZ-YGE WZYS-YGE22(23) WZYS-MYGE22(23)环保低烟无卤无毒防火阻燃电缆

特点及用途
     该电缆主要特点是环保低烟无卤无毒防火阻燃. 并可根据不同的使用环境采用不同的防护结构和原材料,满足防白蚁、防鼠、防水、防潮等恶劣环境的使用要求。具有优异的防火阻燃性能,一旦发生火灾时其防火阻燃自熄、不产生有毒气体的性能,有利于人员逃生,特别适用于人员密集的场所。对设备不产生“二次灾害”。本电缆还具有良好的屏蔽性能,可防止电气化区段强电场对传输信息的干扰;与控制系统配套,性能达到西门子、阿尔斯通等国外公司对电缆提出的要求。广泛用于学校、医院、智能大厦、商场、小区建设、车站、港口码头、体育中心、广场、计算机信息中心、地铁、轻轨、发电站、舰船、石油平台、机场等重要社会公共场合。



执行标准
企业标准
其     中:电性能及机械物理性能符合GB/T12706(等效IEC60502)
           阻燃性能符合GB/T60332(等效IEC332-3A类)
           烟浓度透光率 试验符合GB/T17651
           无卤PH值、电导率符合GB/T17650

使用条件
1、电缆导体长期允许最高工作温度为90℃;应急过载最高工作温度为130℃;短路时(≤5s)导体最高温度为250℃。
2、电缆敷设时的环境温度应不低于0℃;如在0℃以下敷设,应对电缆预热。
3、推荐的最小弯曲半径:单芯为电缆外径的20倍,多芯为电缆外径的15倍。

主要技术要求和试验
1、电缆导电线芯直流电阻试验
导体线芯直流电阻折算成20℃时的值应不大于下表中规定。

截面

1.5

2.5

4

6

10

16

25

35

50

70

电阻

12.1

7.41

4.61

3.08

1.83

1.15

0.727

0.524

0.387

0.268

截面

95

120

150

185

240

300

400

500

630

800

电阻

0.193

0.153

0.124

0.0991

0.0754

0.0601

0.0470

0.0366

0.0283

0.0221

2、电缆交流耐压试验(例行试验)
   成品电缆在室温下,应能承受下表规定进行的50HZ交流电压试验。

额定电压U0(kV)

0.6

1.8

3.6

6

8.7

12

18

21

26

试验电压(KV)

3.5

6.5

12.6

21

30.45

42

63

73.5

91

试验加压时间(分钟)

5

3、额定电压U0为3.6kV及以上电缆的局部放电试验(例行试验)

试验类型

试验项目

试样

试验电压

局部放电量(PC)

U0≤18kV

U0≥18kV

例行试验

局部放电

整盘电缆

1.73U0

20

10



型号和名称

型   号

名           称

WZ-YGE

低烟无卤防火阻燃进口180聚乙烯绝缘热塑性聚烯烃护套特种电缆

WZ-YGE22(23) WZ-YGE32(33) WZ-YGE42(43)

低烟无卤防火阻燃进口180聚乙烯绝缘热塑性聚烯烃护套钢带、细钢丝、粗钢丝铠装特种电缆

WZS-YGE

低烟无卤防火阻燃防鼠防水进口180聚乙烯绝缘热塑性聚烯烃护套特种电缆

WZS-YGE22(23)WZS-YGE32(33)WZS-YGE42(43)

低烟无卤防火阻燃防鼠防水进口180聚乙烯绝缘热塑性聚烯烃护套钢带、细钢丝、粗钢丝铠装特种电缆

WZYS-YGE

低烟无卤防火阻燃防蚁防鼠防水进口180聚乙烯绝缘热塑性聚烯烃护套特种电缆

WZYS-YGE22(23)WZYS-YGE32(33)WZYS-YGE42(43)

低烟无卤防火阻燃防蚁防鼠防水进口180聚乙烯绝缘热塑性聚烯烃护套钢带、细钢丝、粗钢丝铠装特种电缆

WZYS-MYGE

低烟无卤防火阻燃防蚁防鼠防水防潮进口180聚乙烯绝缘热塑性聚烯烃护套特种电缆

WZYS-MYGE22(23)WZYS-MYGE32(33)WZYS-MYGE42(43)

低烟无卤防火阻燃防蚁防鼠防水防潮进口180聚乙烯绝缘热塑性聚烯烃护套钢带、细钢丝、粗钢丝铠装特种电缆



电缆规格

额定电压(kV)

0.6/1

3.6/6、6/6、6/10、8.7/10、8.7/15、12/20、18/20、18/30、21/35、26/35

芯数

1、2、3、4、5、3+1、3+2、4+1

1、3

标称截面 mm2

1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800

0.6/1kV不等截面3+1芯、3+2芯、4+1芯主线芯和中性线芯截面

标称截面 mm2

主线芯

1.5

2.5

4

6

10

16

25

35

50

70

95

120

150

185

240

300

中性线芯

1

1.5

2.5

4

6

10

16

16

25

35

50

70

70

95

120

150
