变频电缆 BPLTER-GS  ZR-BPLTER-GS NH-BPLTER-GS

产品名称: 变频电缆 BPLTER-GS  ZR-BPLTER-GS NH-BPLTER-GS
产品型号: BPLTER-GS ZR-BPLTER-GS NH-BPLTER-GS
产品价格: 电议 特价:电议
发布时间:2017/3/5 11:58:10
关 注 度:5907

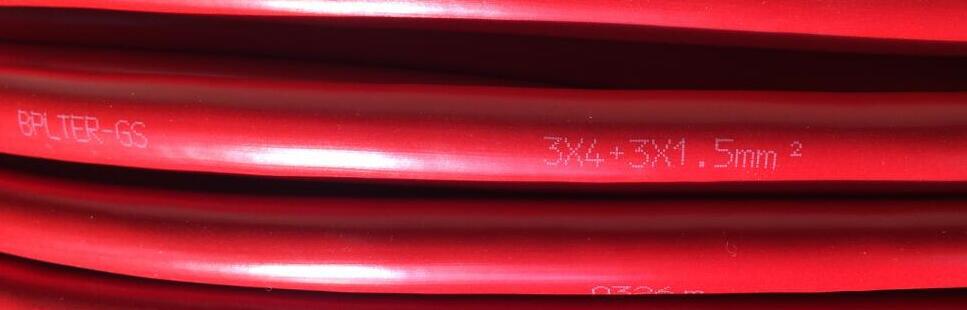

 变频电缆 BPLTER-GS ZR-BPLTER-GS NH-BPLTER-GS

   变频电缆主要用于变频电源和变频电机之间连接用的电缆,以及额定电压1KV及以下的输配电线路中,作输送电能用。尤其适用于造纸、冶金、金属加工、矿山、铁路和食品加工等行业。

     随着频率控制传动技术的发展,对频率变速传动系统的要求越来越高,尤其是对采用快速切换的IG BT半导体现代变频技术,尽管脉冲频率高或更断时间仅毫秒之内,但它们会对周围环境产生阳性磁场。为保持变频器正常工作,不受电磁场干扰,因此我公司发明了BPLTER-GS变频电缆,该电缆连接变频器与三相交流电机之间的电缆就要求具有抗干扰性能、较低的有效电容及较低的传输阻抗。

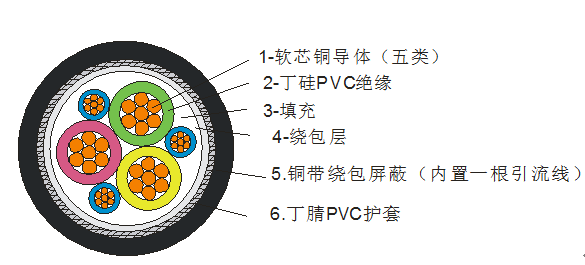

变频电缆的结构包括三根主线绝缘线、三根零线绝缘线,在主线绝缘线和零线绝缘线外依次设置内绕包层、铜带层、外绕包层和外护套层,形成3+3线芯结构,使电缆具有较强的耐电压冲击性,能经受高速频繁变频时的脉冲电压,对变频电器起到良好的保护作用。

工艺要求:

在变频电机专用电缆生产过程中,绝缘线芯挤包工序、成缆工序等是最关键的工序。

绝缘线芯挤包工序绝缘线芯的质量将直接影响到电缆的电气性能。为了提高电缆的质量,我们选择高电性能绝缘材料生产,例如1.8/3kv变频电机专用电缆,采用10kV交联绝缘材料,6/10kv变频电机专用电缆采用35kv交联绝缘材料,导体屏蔽、绝缘屏蔽和绝缘材料均采用了进口材料。在生产过程中,我们特别注重原材料的净化,屏蔽与绝缘材料挤包紧密,控制绝缘偏心度和绝缘外径的均匀一致,这样可减少界面效应,提高电缆电气性能。

成缆工序变频电缆要求结构对称,成缆时必须保证绝缘线芯张力均匀,使成缆后的线芯长度尽量保持一致,否则会引起结构变化,导致电容和电感的不均匀性,影响电缆的电气性能



BPLTER-GS变频电缆详细介绍:

一.技术数据

1、导体按第五类的软绞合无氧铜导体。

2、耐候耐温树脂绝缘,护套。

3、软超屏蔽层。

4..型号规格及表示方法:



二.允许温度及工作电压:

1、允许导体连续工作最高温度180摄氏度。短路时最高温度250摄氏度。

2、在运输、储存、辐射、搬运和作业时自由弯曲≥+5℃,固定敷设≥-10℃。

3、额定电压:600/1000V,交流试验电压3500V。

三.产品特点:

1、较低的有效电容。

2、具有屏蔽性能。

3、良好的耐火燃烧性能,可用于危险区域。

4、低传输阻抗,该电缆含有屏蔽层,以防止电磁干扰,传输阻抗RX是对屏蔽抗感应和电容来合的有效性的度量,低传输阻抗可提供良好的电磁相容性。

5、对称的三芯设计,更好的电磁相容性,比四芯电缆更好的性能。三根耐候耐温树脂绝缘线芯在缝隙处均匀等距绞合,形成一种真正的同心结构

BPYJVTP2-TK 铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕铜带绕包屏蔽变频器用回路电缆。
ZRBPYJVTP2-TK铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜丝缠绕铜带绕包屏蔽变频器用回路电缆。
BPYJVP12-TK铜芯交联聚乙烯绝缘聚氯乙烯护套铜带绕包铜丝编织双重屏蔽变频器用回路电缆。
ZRBPYJVP12-TK铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜带绕包铜丝编织双重屏蔽变频器用回路电缆。
BPYJVPX12R-TK铜芯交联聚乙烯绝缘聚氯乙烯护套铜带绕包镀锡铜丝编织双重屏蔽变频器用回路电缆。
ZRBPYJVPX12R-TK铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜带绕包镀锡铜丝编织双重屏蔽变频器用回路电缆。

改变直流电机转速来调节发电机的输出频率,中频电压的波形能维持形状规则的正弦波,当时电缆的设计思路是降低线路阻抗和集肤效应,采取同轴电缆和扩大内导体直径,电缆在冶金工业上应用效果十分良好。目前的变频电源是通过可控硅元件调频,较大程度上改变了波形特性,从而对电机和电缆带来了新问题。



一、变频线缆的工作特点



1.脉冲电压对绝缘的影响



变频电源的频率调节范围较宽,不论频率高低,具有一个主频率的波形轮廓,它包含了许多高次谐波,作为一种行波经多次反射,幅值叠加可达到工作电压数倍,电缆越长,幅值越高,若电缆绝缘安全系数不高,可能被击穿。石油开采用3000多米长的潜油泵电缆,在工频下能长期正常运行,可是在变频条件下,电缆才投入运行数小时即发生击穿,说明脉冲过电压的危害性,所以预防是必要的。由于交联绝缘电力电缆的耐压水平较高,电缆长度一般在300米以内,多年来的运行未发生击穿,尽管如此,绝缘厚度及工艺应加以重视,实心绝缘是可靠的,绕包绝缘是不适合的。



2.电缆本体对外发射电磁波



一般变频家用电器为单相供电,长度很短,功率也较小,设计时已将变频电源、连接电缆和变频电机一并设置在金属壳内,抑制了电磁波对外发射。但是在工业领域内,电机功率较大,连接变频电机和变频电源之间的电缆长度长,在工作时电缆就是高频电磁波向外发射的有效载体,对于周围邻近地区的通信工具(如无绳电话)或调幅接受器(如收音机调幅波段)将产生干扰,有时情况也比较严重,称之为电磁波的环境污染,国外早已对这种电缆提出要求,国内也很重视,目前各电缆厂制订了企业标准,今后将会统一制订行业标准。



3.中性线电流的叠加



完整的三相正弦供电系统,当三相电流平衡时,其中性线的电流为零,若出现三次谐波,则三次谐波的电流分量在中性线内不存在相位差, 所以直接叠加成分量得三倍。BPLTER-GS-1变频电缆特点





屏蔽与绝缘材料挤包紧密,控制绝缘偏心度和绝缘外径的均匀一致,这样可减少界面效应,提高电缆电气性能。成缆工序变频电缆要求结构对称,成缆时必须保证绝缘线芯张力均匀,使成缆后的线芯长度尽量保持一致,否则会引起结构变化,导致电容和电感的不均匀性,影响电缆的电气性能。变频电缆结构设计变频装置的节能效果十分明显,在大功率电机中采用变频调速电机,整个发电机组可节电30%。并且使用变频调速后,实现了电机的软启动,使电机工作平稳,电机轴承磨损减小,延长了电机使用寿命和维护周期。因此,变频调速技术在石油、冶金、发电、铁路、矿山等工业方面得到了广泛的使用。

1.电缆对称性设计对于1.8/3KW及以下变频电机专用电缆,和对称3+1芯和4芯电缆仅可用于主电源的输入缆,但最好使用对称结构电缆。变频器与变频电机问电缆均需采用对称电缆结构,对称电缆结构有3芯和3+3芯两种,3+3芯电缆结构是将三大一小四芯绝缘线芯中第四芯(中性线芯)分解为三个截面较小的绝缘线芯,把三大三小线芯对称成缆,对于6/10kV变频电机专用电缆,该电缆结构与6/10kV普通电力电缆有所不同,普通电力电缆是将三根绝缘线芯采用铜带屏蔽后成缆,而变频电机专用电缆是由铜丝铜带屏蔽后挤包分相护套,然后对称成缆,对称电缆结构由于导线的互换性,有更好的电磁相容性,对抑制电磁干扰起到一定的作用,能抵消高次谐彼中的奇次频率,提高变频电机专用电缆的抗干扰性,减少了整个系统中的电磁辐射。

2.屏蔽结构的设计1.8/3kV及以下变频电机专用电缆的屏蔽一般采用总屏蔽,6/10kv变频电机专用电缆屏蔽由分相屏蔽和总屏蔽构成,分相屏蔽一般可采用铜带屏蔽或铜丝铜带组合屏蔽。总屏蔽结构可采用铜丝铜带组合屏蔽、铜丝编织屏蔽、铜带屏蔽、铜丝编织铜带屏蔽等,屏蔽层截面与主线芯截面按一定比例。

型号说明

项目 代号 说明

系列代号 BP 变频电缆

绝缘代号 YJ 交联聚乙烯绝缘

护套代号 V 聚氯乙烯护套

护套代号 E 无卤低烟聚烯烃护套

屏蔽代号 TP2 同心导体+铜带屏蔽结构

屏蔽代号 P12 铜带屏蔽+铜丝编织双重屏蔽

屏蔽代号 PX12 铜带屏蔽+镀锡铜丝编织双重屏蔽

铠装代号 22 钢带铠装

阻燃代号 ZR 阻燃型

规格范围

型号 芯数 标称截面(MM)
BPYJVTP2-TK 3 1.5~240
ZRBPYJVTP2-TK 3 1.5~240
BPYJVP12R-TK 3+3 主线芯截面:2.5-240,副线芯截面:0.5-35
BPYJVPX12R-TK 3+3 主线芯截面:2.5-240,副线芯截面:0.5-35



ZRBPYJVP12R-TK 3+3 主线芯截面:2.5-240,副线芯截面:0.5-35
ZRBPYJVPX12-TK 3+3 主线芯截面:2.5-240,副线芯截面:0.5-35

注:另可根据用户需要提供铠装结构变频电缆。

BPLTER-GS ZR-BPLTER-GS NH-BPLTER-GS
