拖链式柔性电缆

产品名称: 拖链式柔性电缆
产品型号: 拖链式柔性电缆
产品价格: 电议 特价:电议
发布时间:2015/5/18 19:07:45
关 注 度:2813

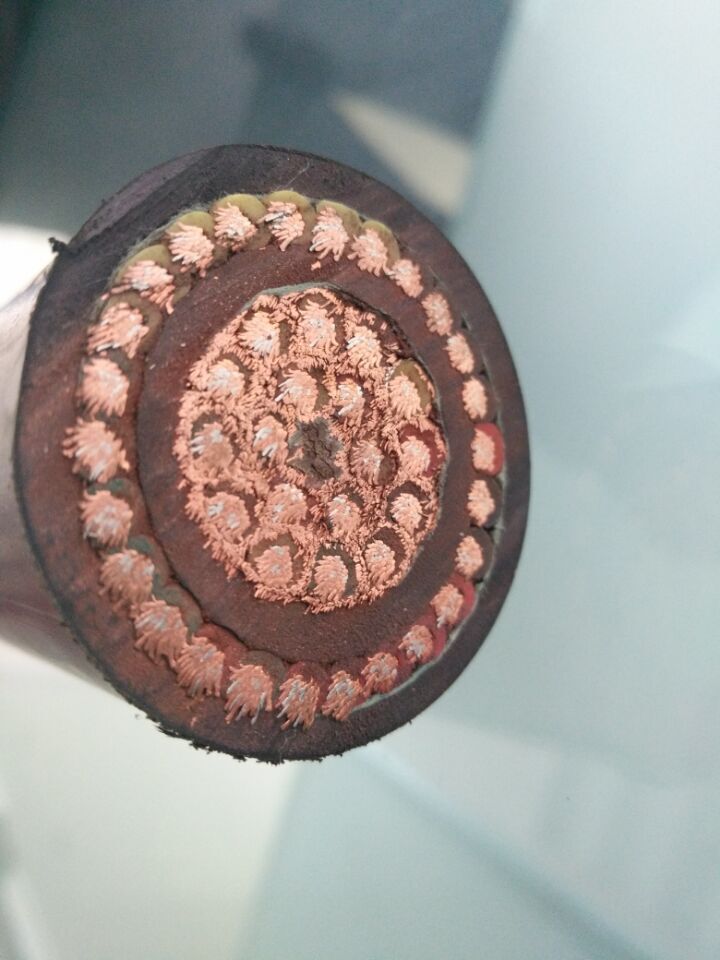

拖链式柔性电缆

拖链电缆、柔性电缆、拖链电缆(适用于机器设备频繁活动的部件):

又名:高柔性电缆、耐弯曲电缆、移动电缆、耐曲绕电缆、往复电缆、随行电缆、伺服电缆、活动电缆、拖拽电缆、坦克链电缆、拖令电缆;

弯曲寿命:依据安装工控条件,数百万次及数千万次不等;

导体:铜芯导体、镀锡铜丝、镀银铜丝、专用的混绞导体

柔性电缆、拖链电缆制造范围:



◆ 截面积:0.035MM2~3.5MM2(线规32AWG~12AWG);

0.75MM2(含)以下,一般为0.08mm退火无氧铜绞合,或0.05mm退火无氧铜绞合

(以高品质的多头拉丝导体为主,以保证导体每一个细节的性能均匀和稳定)

◆ 整体线径:25.4MM及以下

◆ 1芯~100芯(50对)(电源线:多芯多对;信号线:UTP/STP/FTP/SFTP/SSTP;混合电缆)

芯线绝缘:持续数百万次弯曲耐粘连性材料



PVC,PE,PP,辐照线, 尼龙,TPE-E, 特氟龙等





耐油性PVC护套电缆

• 导体:镀锡铜丝或裸铜丝

• 外护套:无铅、耐油、特殊聚氯乙烯护套

• 额定温度:-20~80°C

• 老化测试:113°Cx7days

• 工作电压等级:30V(信号线),300V、600V、300/300V、450/750V(电源线)

• 阻燃等级:CM级

• 符合RoHS



聚醚型PU护套电缆

• 导体:镀锡铜丝或裸铜丝

• 外护套:无铅、耐油、耐磨等特殊聚氨酯护套

• 额定温度:-20~80°C

• 老化测试:113°Cx7days

• 工作电压等级:30V(信号线),300V、600V、300/300V、450/750V(电源线)

• 阻燃等级:CM级

• 符合RoHS



控制电缆:聚氯乙烯PVC、铁氟龙结构,作为电源线起供电作用;或传递低频信号、开关信号、短距离的信号等;

数据通信线:聚乙烯PE、铁氟龙等,主要传递数字信号,低频或高频信号,具备特性阻抗、衰减等性能;





导 体: 99.99%级以上绞合高延展性纯铜, 绞合抗氧化镀锡纯铜丝、镀银纯铜丝



★新品:弯曲寿命近千万次,高柔性信号电缆、柔性电缆、拖链电缆

.特殊TPE-E新型混合绝缘材料---性能超过欧洲高端的柔性线缆(采用TPE料)

.内外双护套

.特殊混绞高延展性无氧纯铜导体

.科学的工艺结构

适用于高速机械及活动部件

其他:机器,设备,仪器上现有的电缆 免费检测;等同品制作



常见设备:机床、雕刻机、贴片机、印刷机、注塑机、木工机械、测量仪器、编码器、



Gige 相机、Camera link、清洗机、切割机、焊接机、半导体设备、流水线、物流设备、



食品设备、金融机具、机械手、喷绘机、升降机、机器人、移动工具、工装设备、在线检



测等带有拖链、软管往复活动的装置







使用注意事项:



1)弯曲半径影响到拖链电缆的使用寿命,半径越大,寿命越长,建议安装半径≥15ø;

2)拖链电缆安装固定时,防止应力集中,特别是接头处、固定处,及防止扭曲;

3)持续的弯曲频率会影响到拖链电缆的寿命,弯曲频率越低,使用寿命越长;



柔软性电缆软电线说明:



固定安装用柔性电缆、柔软性电缆、软电线:不适用于高强度的机械弯曲环境;只适用于狭小的空间或走线,如空间受限制的机箱、机柜、布线;以及低频率的弯曲;

材料上选用极细多股铜丝导体和柔软性绝缘材料、轻质材料,在保持电气性能同时,缓解弯曲应力造成的电线老化和损伤。
