产品展示

TKNHR-300 400 500 600度耐火耐高温电缆

当前位置:首页 >> 产品中心 >> TKNHR-300 400 500 600度耐火耐高温电缆

TKNHR-300 400 500 600度耐火耐高温电缆

产品名称: TKNHR-300 400 500 600度耐火耐高温电缆
产品型号: TKNHR-400
产品价格: 电议 特价:电议
发布时间:2014-8-17 22:11:26
关 注 度:9553

TKNHR-300 400 500 600度耐火耐高温电缆TKNHR-300 400 500 600度耐火耐高温电缆

耐高温400度,500度,600度,700度,800度,900度,1000度电缆

云母绕包玻璃纤维编织耐火高温电线电缆说明
1 产品用途:本产品是冶金,热工,石油,化工,天然气,煤油等特殊环境中,需要防火性能的各种电器装置中所需的电线电缆。
2 产品特性:工作电压,交流额定电压600V以下,长期允许使用温度500℃以下。
3 敷设设计:固定敷设
4 耐火性能:800℃以下90分钟内不熔断
5 相对温度:65%可弯曲使用外加火焰燃烧,无有害有毒气体
6 产品标准:GB12666.6-90 Q/321281 KLA02-2009
7 产品型号及名称:GB-500-01-镍丝耐火电线电缆,GN-500-02-镀镍铜丝耐火电线电缆,GN-500-03-裸铜丝耐火电线电缆
8 GN500度2.5平,导体结构:根数/单径19/0.41 电线最大外径:4.0MM 成品参考重量:大于等于36.4KG/KM

额定温度:500--1000 o C,额定电压:600V,环氧铜500 o C,镀镍800 o C,纯镍1000 o C

导体使用裸铜镀镍或纯镍丝0.525mm 2 的单支或绞线。

绝缘采用云母带、玻璃纤维丝编织组成,颜色有红、蓝、白、黄、绿、棕、黑、白色为主。

交货长度允许长度不小于10米短段电线交货,其数量不能超过交货总数量的20%

应用:

适用于冶金、石油、化工、烘箱、锅炉、发电厂、消防设施、民用电炉等天然气等高温环境中,需要防火性能的各种电气装置需用的电缆。

 云母绕包玻璃纤维编织耐火高温电线电缆说明

1 产品用途:本产品是冶金,热工,石油,化工,天然气,煤油等特殊环境中,需要防火性能的各种电器装置中所需的电线电缆。

2 产品特性:工作电压,交流额定电压600V以下,长期允许使用温度500℃以下。

3 敷设设计:固定敷设

4 耐火性能:800℃以下90分钟内不熔断

5 相对温度:65%可弯曲使用外加火焰燃烧,无有害有毒气体

6 产品标准:GB12666.6-90 Q/321281 KLA02-2009

7 产品型号及名称:GB-500-01-镍丝耐火电线电缆,GN-500-02-镀镍铜丝耐火电线电缆,GN-500-03-裸铜丝耐火电线电缆

8 GN5002.5平,导体结构:根数/单径19/0.41 电线最大外径:4.0MM 成品参考重量:大于等于36.4KG/KM

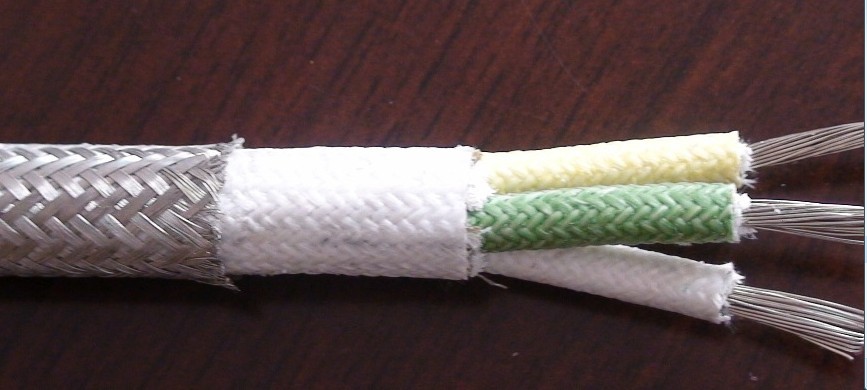

1、导体铜芯或镍芯



  2、聚四氟绕包,玻纤编织或F46注塑或云母带绝缘



  3、玻纤



  4、高温玻纤布绕包



  5、云母带



  6、玻纤布绕包



  7、外屏蔽护套



  注:如需阻燃护套,型号前加ZR



本产品适用于凡是在火灾时,仍需保持正常运行的线路如工业及民用建筑的消防系统,应急照明系统,救生系统,报警及重要的监控回路等。

    常用于:

1、 消防泵,喷淋泵,消防电梯的供电线路及控制电线。

2、 防火卷帘门,电动防火门,排烟系统风机,排烟阀,防火阀的供电控制线路。

3、 消防报警系统的手动报警线路,消防广播及电话线路。

4、 高层建筑及机场,地铁等重要设施中的安保闭路电视线路。

5、 集中供电的应急照明线路,控制及保护电源线路。

6、 大中型变配电所重要的继电保护线路及操作电源线路。

7、 计算机监控线路。

一、产品执行标准:企业标准

二、耐火型电线电缆的说明 耐火型电线电缆是指在规定试验条件下,在火焰中燃烧一定时间内能保持正常运行的电缆。

(1)、按GB/T19216-2003《在火焰条件下电缆或光缆的线路完整性试验》的标准要求,耐火电线电缆的必须在750℃下燃烧90min2A熔丝不熔断。

(2)、耐火型电线电缆采用耐高温的有机隔火带作耐火层。按照GB,T19666-2005,耐火电线电缆可以分为阻燃耐火电线电缆和非阻燃耐火电线电缆。阻燃耐火电线电缆主要是在绝缘或护套中加入阻燃剂,就可以同时满足阻燃特性。非阻燃耐火电线电缆就是在绝缘或护套中不添加阻燃剂,它不具备阻燃特性。 (

3)、根据GB/T18380.3-2002规定的试验条件,阻燃电线电缆分为ABCD四个等级。



产品型号:GN500-05

    执行标准:Q/IRMV52009

    产品特性:

    1、额定电压:300/500V

    2、工作温度:1500℃

    3、导 体:绞合纯镍线

    4、绝 缘:耐高温纱+玻璃纤维编织+氟金云母带

    5、颜 色:红/////黄绿////绿/

    特点/用途:耐火,低烟,如遇火灾,线缆绝缘仍保持完整

       固定敷设,外加火焰燃烧,无有害有毒气体。本产品是冶金、热工、石油、化工、天然气、煤油等特殊环境中,需要防火性能的各种电气装置中所需用的电线电缆.

    交货要求:

       按双方合同协议商定,允许不小于10米的短段交货。其数量应不超过交货总长度的10%

    规格结构及技术参数:标称截面

    mm2) 导体结构

    根数/线径(mm) 绝缘厚度

    mm) 包装长度

    m

    0.5 7 × 0.30 3.6±0.5 200

    0.75 11 × 0.30 3.8±0.5 200

    1 14 × 0.30 4.1±0.5 200

    1.5 21 × 0.30 4.5±0.5 100

    2 28 × 0.30 4.8±0.5 100

    2.5 35 × 0.30 5.1±0.5 100

    4 56 × 0.30 5.6±0.5 100

    6 84 × 0.30 6.5±0.5 100

    10 140 × 0.30 7.6±0.5 100

    16 228 × 0.30 9.0±0.5 100

    25 361 × 0.30 10.5±0.5 100

    35 494 × 0.30 12.5±1.0 100

    50 703 × 0.30 13.2±1.0 100

    70 988 × 0.30 15.6±1.0 100

    95 760 × 0.40 17.6±1.0 100

备注:根据供需双方协议,可以生产其他规格的产品

其它规格:芯数:1-61芯,平方:0.5mm2-185mm2

3*1.5 4*2.5 20*0.75 20*1.0 24*1.5 19*1.0 37*0.75 61*0.5
