产品展示

硅橡胶绝缘电线AGR-1 AGR AGRP

当前位置:首页 >> 产品中心 >> 硅橡胶绝缘电线AGR-1 AGR AGRP

硅橡胶绝缘电线AGR-1 AGR AGRP

产品名称: 硅橡胶绝缘电线AGR-1 AGR AGRP
产品型号: AGR-1 AGR AGRP
产品价格: 电议 特价:电议
发布时间:2013-3-13 14:30:37
关 注 度:2955

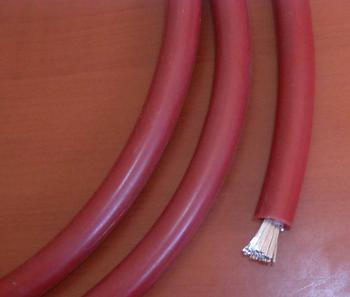

硅橡胶绝缘电线

产品说明:

执行标准:本产品按企业标准 Q/HWDL006-2005制造。

用途:适用于发电、冶金、化工工业等高温环境移动电器用设备之间电器连接。

一、硅橡胶绝缘电线:

型号

标称截面

导体结构

外径

标称截面

导体结构

外径

JH×G

0.75

24/0.20

3.4

50

396/0.40

15.0

1

32/0.20

3.6

70

360/0.50

17.8

1.5

30/0.25

3.8

95

475/0.50

20.1

2.5

49/0.20

4.7

120

608/0.50

25.0

4

56/0.30

5.5

150

756/0.50

28.0

6

84/0.30

6.0

185

925/0.5

30.0

10

84/0.30

7.6

240

1221/0.50

33.0

16

126/0.40

9.2

270

1360/0.50

35.0

25

196/0.40

11.0

300

1517/0.50

39.0

35

276/0.40

13

-

-

-

二、硅橡胶绝缘安装线

电线适用于交流额定电压:500V及以下的硅橡胶绝缘电机和电器安装线,电线的长期工作温度:≤180℃.

型号

标准截面

导体结构

绝缘厚度

外径

AGR-1

AGR
AGRP

AGR-01

AGR

AGRP

AGR-1
AGR
AGRP

0.06

7/0.10

0.4

0.7

1.33

2.06

2.78

0.12

7/0.15

0.4

0.7

1.52

2.24

2.88

0.20

12/0.15

0.4

0.7

1.72

2.44

3.17

0.30

16/0.15

0.5

0.7

2.07

2.55

3.28

0.40

23/0.15

0.5

0.7

2.30

2.78

3.51

0.50

28/0.15

0.5

0.7

2.43

2.92

3.64

AGR
AGRP

0.75

42/0.15

-

0.7

-

3.22

3.95

1.0

32/0.20

-

0.7

-

3.40

4.11

1.5

30/0.25

-

0.7

-

3.76

4.49

2.0

64/0.20

-

0.8

-

4.48

5.20

2.5

49/0.25

-

1.0

-

5.43

6.16

4

56/0.30

-

1.0

-

6.34

7.06

6

84/0.30

-

1.0

-

7.25

7.98

10

84/0.40

-

1.0

-

8.71

9.44

三、硅橡胶绝缘高压引接线:

电线适用于交流额定电压:6000V1000V及以下绝缘电机、电器用引接线。电线的连续运行导体温度:-60℃~180℃.

型号

标准截面

导体结构

绝缘厚度

外径

6KV

10KV

6KV

10KV

JGG

6

84/0.30

3

3.4

11

12

10

84/0.40

3

3.4

12.2

13.1

16

126/0.40

3.2

3.6

13.9

14.8

25

96/0.40

3.2

3.6

15.5

16.5

35

276/0.40

3.4

3.8

7.6

8.5

50

396/0.40

3.4

3.8

18.8

19.7

70

360/0.50

3.6

4.0

21.6

22.4

95

475/0.50

3.6

4.0

23.9

24.8

四、硅橡胶绝缘高压安装线:

电线适用于电视接收机行输出变压器高压输出,连接高压整流硅与显像管高压柜,以及其它电子仪器仪表内部作高压安装及讯号连接作用。电线的长期工作温度≤180℃.

型号

标准截面

导体结构

绝缘厚度

外径

AGG-5

0.2

7/0.20

1.0

2.4~2.7

AGG-12

0.2

7/0.20

1.3

2.9~3.2

AGG-15

0.2

7/0.20

1.7

3.7~4.0

AGG-20

0.2

12/0.15

1.8

3.9~4.2

AGG-25

0.2

12/0.25

2.8

5.8~6.2

AGG-30

0.2

12/0.25

2.2

6.5~7.0

五、硅橡胶电力电缆

型号和名称

使用特性及主要技术性能指标

额定电压U0/U0.6/1kV.

电缆长期工作温度为-60℃-180℃

导体直流电阻符合GB3956的规定。

电缆的最小弯曲半径应不小于电缆外径的6倍。

电缆具有耐高温、耐低温、柔软、耐腐蚀等优点。

电缆经过3.5kV/5min工频耐电压试验不击穿。

规格及参考数据

标称截面(mm2 )

芯数结构(/mm )

电缆外径 (mm)

重量(kg/km)

20℃ 时导体电阻(Ω/km )

3×4

53/0.31

15.80

248.80

4.64

3×6

77/0.31

19.20

427.80

3.11

3×10

77/0.41

23.80

764.40

1.84

3×16

119/0.41

28.80

1040.60

1.16

3×25

189/0.41

31.60

1552.50

0.729

3×35

265/0.41

34.80

2004.40

0.530

3×50

379/0.41

41.20

2710.00

0.392

3×70

530/0.41

51.60

3610.60

0.263

3×95

475/0.52

58.80

4857.50

0.192

3×120

551/0.52

60.40

5345.50

0.158

3×150

696/0.52

63.23

5808.70

0.134

3×185

851/0.52

68.90

6943.30

0.125

六、硅橡胶控制电缆

执行标准:本产品按企业标准Q/HWDL019-2005制造。

用途:本产品适用于交流额定电压450/750V,移动或固定装置敷设。

工作温度:电缆长期允许工作温度为+180℃以下允许在为低于-60℃环境温度范围内使用。

特点:电缆柔软性能好,耐高温耐腐蚀耐电压等优点。

型号:

KGG
KGGP
KGGP2
KGG22
KGG32
KGGR
KGGRP

规格及参考数据:

标称截面(mm2 )

芯数结构(/mm )

电缆外径( mm)

重量(kg/km)

20℃ 时导体电阻(Ω/km )

4×1

32/0.20

8.80

118.80

19.61

4×1.5

30/0.25

10.50

152.60

13.42

4×2.5

50/0.25

12.60

232.20

8.03

5×1

32/0.20

9.80

132.78

19.61

5×1.5

30/0.25

11.30

182.20

13.42

5×2.5

50/0.25

13.40

289.60

8.03

7×1

32/0.20

11.60

168.60

19.61

7×1.5

30/0.25

13.20

262.60

13.42

7×2.5

50/0.25

15.80

328.50

8.03

12×1

32/0.20

16.20

298.20

19.61

12×1.5

30/0.25

18.40

346.80

13.42

12×2.5

50/0.25

20.60

572.40

8.03

19×1

32/0.20

17.80

432.20

19.61

19×1.5

30/0.25

21.60

552.40

13.42

19×2.5

50/0.25

29.20

826.40

8.03

七、硅橡胶扁电缆

产品用途:本产品适用于发电、冶金、化工、港口、以及矿山等恶劣环境作移动电器设备之间电器连接

型号:

YGCBYGCB-HF46RYGCB-YVFR

额定电压:

0.6/1KV

工作温度:

-60℃~+180℃

八、特种耐高低温、耐高压扁电缆

产品用途:本产品适用于发电、冶金、化工、港口等恶劣环境移动电器设备之间电器连接。


型号:

YGCBYVF-JGGFYGCPB

额定电压:

6Kv/10Kv

工作温度:-

60℃~+180℃
