MNCF557 FLEX 3x35 3x25/3高压卷筒电缆

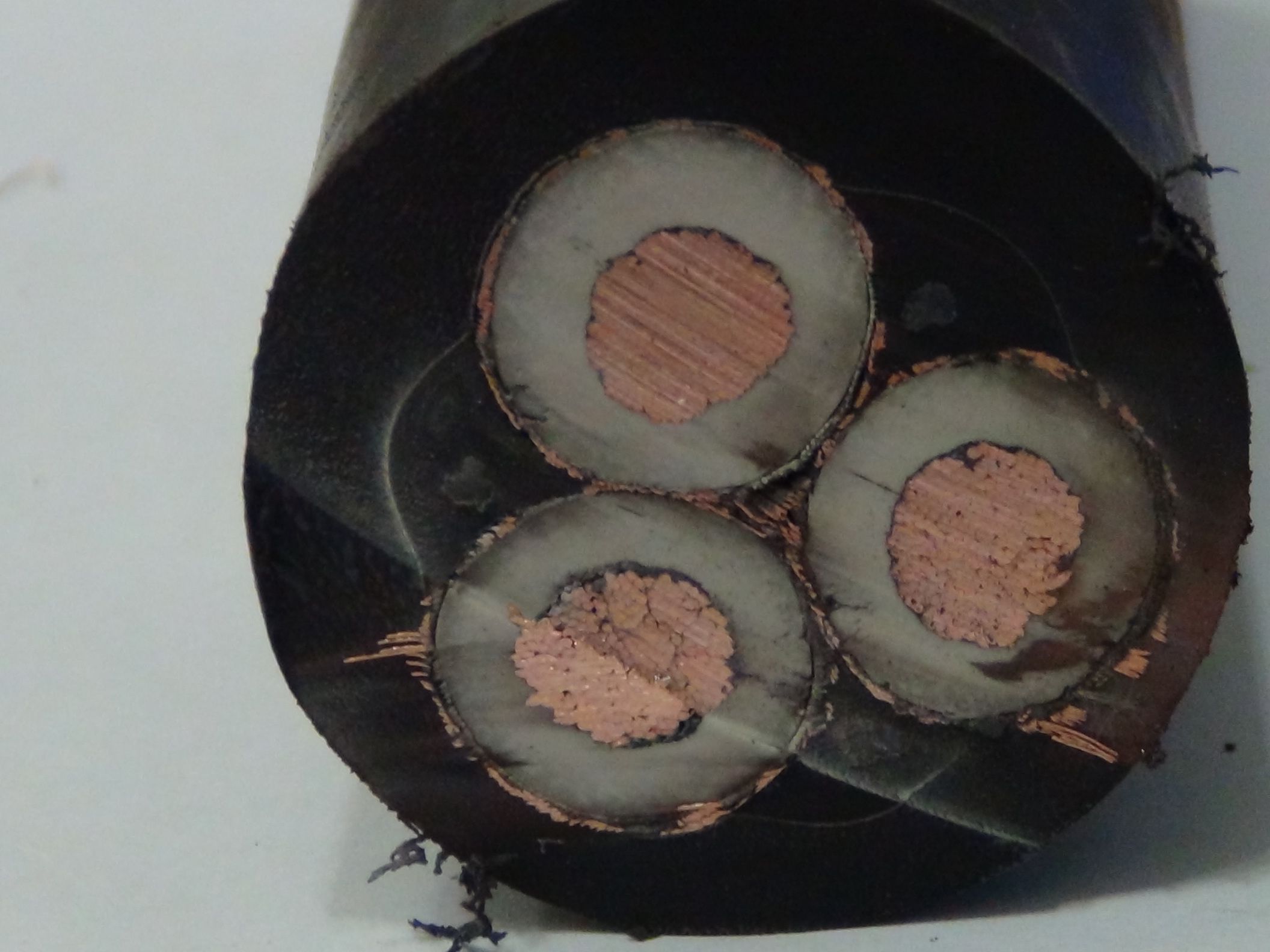

 MNCF557 FLEX 3x35 3x25/3高压卷筒电缆

主线芯导体:第5类柔软镀锡丝

主线芯导体屏蔽:半导电带绕包

主线芯绝缘:绝缘采用优质乙丙绝缘

主线芯绝缘屏蔽:半导电带绕包 镀锡丝编织(兼做地线3x25/3E)

加强层1:每芯绝缘芯杜邦凯夫拉编织

填充:抗拉绳

内护:内护套采用进口复合弹性体材料

加强层2:杜邦凯夫拉编织编织加强层

外护:外护套采用进口聚氨酯(PUR)

二、型号名称

型号

名称

MNCF557 FLEX3x35 3x25/3

中压卷筒电缆

三、性能Properties

1、电缆的额定电压:6/10kV

2、电缆的长期工作温度为90℃,户外较低工作温度为-40℃,并具备耐臭氧、紫外线和耐油的特性。

3、电缆的试验电压为交流21kV,5分钟。



4、绝缘层为乙丙绝缘,外护套采用进口聚氨酯

5、电缆固定较小弯曲半径为5D。

6、电缆移动较小弯曲半径12D。

7、电缆绝缘芯线颜色标识:采用1-3号标识。

四、详细参数

序号

项目

单位

标准值

1

电缆型号规格



MNCF557 FLEX3x35 3x25/3

2

参照标准



VDE 0250 Part 813

3

电压等级

kV

6/10

4

导体(主线芯)



3x35

-导体材料



第5类镀锡丝

-导体外径参考值

mm

8.2

导体屏蔽



半导电带绕包

绝缘





-材料



乙丙绝缘

-颜色



1-3号

-标称厚度

mm

4.5

绝缘屏蔽



半导电带绕包 镀锡丝编织

抗拉层



凯夫拉编织

-外径参考值

mm

19.5

5

成缆



如图成缆

-填充



中心抗拉绳

6

内护套





-材质



进口复合弹性体材料

-标称厚度

mm

1.5

7

加强层



凯夫拉编织

8

外护套





-材质



进口聚氨酯(PUR)

-标称厚度

mm

3.0

-外径范围

mm

52±1.0

9

-近似重量

kg/m

3.59



五、电气和物理性能

序号

项目

单位

标准值

1

电缆较大拉力

N

3500

2

35mm2载流量30℃ (卷筒移动用)

A

130

3

较高导体工作温度

90

4

导体短路温度

250

5

35mm2导体直流电阻20℃

Ω/km

0.565

6

较小弯曲半径





-固定使用状态

mm

5D

-移动工作状态

mm

10D

7

固定安装温度

-50 ~ 90

移动安装温度

-40~ 90
