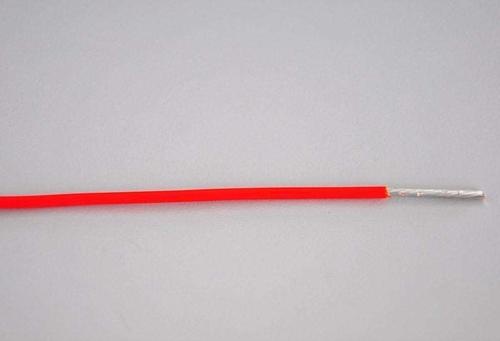

AFR-250，AFRP-250，AF4耐高温电线

阅读次数：1995 发布时间：2019/12/3 9:02:59

当前位置：首页 >> 新闻中心 >> AFR-250，AFRP-250，AF4耐高温电线

1.1 概述
聚四氟乙烯薄膜绕包绝缘安装线采用PTFE薄膜作为绝缘，按照企业标准生产。该类产品具有极好的柔韧性，卓越的耐高温性能，优良的化学性能，耐潮湿、阻燃等优点。主要用于高温条件下电子设备、仪器仪表线路、飞机布线及其它电器装置的内部连接等。

1.3 产品主要性能
1. 额定电压：交流 220V
2.工作温度：-65℃ ~ 200℃ -65℃ ~ 250℃（镀银导体）
3. 绝缘电阻：成品电线在室温下应不小于100MΩ·km
4. 屏蔽编织密度应不小于80%,可以3米以上交货。
1.4 常用规格结构数据表（可根据用户特殊需要定做）

型号	芯数×截面 mm2	导体结构股数/直径 mm	最大直流电阻 Ω/km 20℃	绝缘最薄厚度 mm	电线外径	试验电压 kV
AFR-250 AF-1 AFR-200 AF	1×0.035	7/0.08	600	0.07	0.67	1.0
2×0.035	1.50
3×0.035	1.70
1×0.05	10/0.08 7/0.10	370	0.07	0.72
2×0.05	1.60
3×0.05	1.80
1×0.07	14/0.08 7/0.12	260	0.07	0.75
2×0.07	1.70
3×0.07	2.00
1×0.10	21/0.08	180	0.07	0.85
2×0.10	1.80
3×0.10	2.10
1×0.12	24/0.08 7/0.15	165	0.07	0.87
2×0.12	1.80
3×0.12	2.10
1×0.15	30/0.08 19/0.10	125	0.07	0.90
2×0.15	1.80
3×0.15	2.20
1×0.20	42/0.08 27/0.10 12/0.15 19/0.12	100	0.07	1.00
2×0.20	2.00
3×0.20	2.20
1×0.30	62/0.08 45/0.10 18/0.15	70	0.07	1.15
2×0.30	2.30
3×0.30	2.60
1× 0.35	75/0.08 45/0.10 19/0.16	60	0.07	1.20
2× 0.35	2.40
3× 0.35	2.60
1× 0.40	85/0.08 54/0.10 24/0.15	55	0.07	1.30
2× 0.40	2.70
3× 0.40	3.00
1× 0.50	105/0.08 66/0.10 29/0.15 19/0.18	42	0.07	1.40
2× 0.50	2.80
3× 0.50	3.10

注：AF-1 同AFR-250, AF 同AFR-200（线芯为裸铜）.
常用规格结构数据表（续）

型号	芯数×截面 mm2	导体结构股数/直径 mm	最大直流电阻 Ω/km 20℃	绝缘最薄厚度 mm	电线外径	试验电压 kV
AFRP-250 AFP-1 AFRP-200 AFP	1×0.035	7/0.08	600	0.07	1.10	0.8
2×0.035	1.90
3×0.035	2.20
1×0.05	10/0.08 7/0.10	370	0.07	1.20
2×0.05	2.10
3×0.05	2.30
1×0.07	14/0.08 7/0.12	260	0.07	1.30
2×0.07	2.20
3×0.07	2.50
1×0.10	21/0.08	180	0.07	1.40
2×0.10	2.30
3×0.10	2.80
1×0.12	24/0.08 7/0.15	165	0.07	1.45
2×0.12	2.40
3×0.12	2.85
1×0.15	30/0.08 19/0.10	125	0.07	1.55
2×0.15	2.50
3×0.15	2.90
1×0.20	42/0.08 27/0.10 12/0.15 19/0.12	100	0.07	1.75
2×0.20	3.10
3×0.20	3.25
1×0.30	62/0.08 45/0.10 18/0.15	70	0.07	1.80
2×0.30	3.20
3×0.30	3.50
1× 0.35	75/0.08 45/0.10 19/0.16	60	0.07	1.95
2× 0.35	3.40
3× 0.35	3.70
1× 0.40	85/0.08 54/0.10 24/0.15	55	0.07	2.00
2× 0.40	3.50
3× 0.40	3.90
1× 0.50	105/0.08 66/0.10 29/0.15 19/0.18	42	0.07	2.20
2× 0.50	3.90
3× 0.50	4.30

注：AFP-1 同AFRP-250, AFP 同AFRP-200（线芯为裸铜），P1为镀锡铜线编织.
常用规格结构数据表（续）

型号	芯数×截面 mm2	导体结构股数/直径 mm	最大直流电阻 Ω/km 20℃	绝缘最薄厚度 mm	电线外径	试验电压 kV
AFPF	1×0.035	7/0.08	600	0.07	1.30	0.8
2×0.035	2.20
3×0.035	2.50
1×0.05	10/0.08 7/0.10	370	0.07	1.50
2×0.05	2.40
3×0.05	2.60
1×0.07	14/0.08 7/0.12	260	0.07	1.60
2×0.07	2.50
3×0.07	2.80
1×0.10	21/0.08	180	0.07	1.65
2×0.10	2.60
3×0.10	3.10
1×0.12	24/0.08 7/0.15	165	0.07	1.70
2×0.12	2.65
3×0.12	3.15
1×0.15	30/0.08 19/0.10	125	0.07	1.80
2×0.15	2.80
3×0.15	3.20
1×0.20	42/0.08 27/0.10 12/0.15 19/0.12	100	0.07	2.05
2×0.20	3.40
3×0.20	3.55
1×0.30	62/0.08 45/0.10 18/0.15	70	0.07	2.25
2×0.30	3.70
3×0.30	3.90
1× 0.35	75/0.08 45/0.10 19/0.16	60	0.07	2.35
2× 0.35	3.85
3× 0.35	4.10
1× 0.40	85/0.08 54/0.10 24/0.15	55	0.07	2.40
2× 0.40	3.95
3× 0.40	4.30
1× 0.50	105/0.08 66/0.10 29/0.15 19/0.18	42	0.07	2.60
2× 0.50	4.40
3× 0.50	4.70
