总线电缆 BUS-EIB

总线电缆 BUS-EIB

● 总线电缆BUS-EIB应用范围:CC-BUS-EIB-425和-480电缆按照“欧洲设备一总线”一标准(EIB)。这些总线电缆用于建筑管理控制系统的数据传输,应用于电源和低电压产品。他们可以用于干燥,潮湿的区域,室内或者室外都可以,但不能铺设于地面。

● 总线电缆BUS-EIB技术数据:

1.电压等级:250 V,不能作为动力应用

2. 测试电压:芯线抗水浴:4000 V

3. 导体绞合:纯铜实心导体,符合VDE 0295.1类标准

4. 回路电阻:1300hm/km

5. 芯线绝缘和外护套:J-Y(St)Hv:PVC;J-H(St)Hv:无卤聚合物

6. 绝缘阻抗:最小100MOhmX km;

7. 电容800Hz:最大100 nF/km

8. 衰减800 Hz:大约1,2 dB/km

9. 温度范围:固定安装:-30C至+70C

10. 弯曲半径:一次弯曲无拉应力:3,5x电缆直径;在拉应力下多次弯曲或者在交通运输中:10 x电缆直径

11. 符合标准:符合VDE 0815和EIB标准

这种电缆被用于在特殊建筑的工程系统中传输 bus 信号。也在过程控制系统中被用作测量和控制电缆。

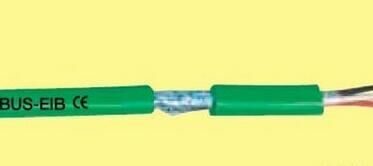

电缆结构:



单股裸铜, 0.8mm

芯线绝缘:特殊 pvc 【 EIB-BUS /J-Y(St)Yh 】, 低烟无卤 H 【 EIB-BUS-H 】

芯线颜色:红,黑,白,黄。

星形四线扭绞

塑料防水带

铝箔屏蔽带排流线

外护套: 特殊 pvc【 EIB-BUS /J-H(St)Hh 】, 低烟无卤 H 【 EIB-BUS-H 】

外护套颜色:绿色 ,灰色 【 EIB-BUS /J-Y(St)Yh 】, 绿色 【 EIB-BUS-H 】

规格: 2 × 2 × 0.80mm

EIB系统的基本结构是支线(Line),一条支线可以接64个元件,通过线路耦合器(Line Coupler)最多可以15条支线连接为一个区域(Area),而通过干线耦合器(Backbone Line Coupler)可以将15个区域连接成一个最大的系统。因此EIB系统最大可以容纳高达14400的元件,而可控制的用电设备点数更是惊人。[3]事实上,如果某一条线路需要连接更多的元件的话,还可以通过连接线路中继器(Line Repeater)的方式再多连接192个总线元件。根据EIB标准,一条总线的最大长度为1000米。



EIB总线电缆屏蔽主要用于现场总线系统的自动化和通信技术。

CC-Bus电缆符合高工业标准。EIB总线电缆是重要的中间连接环节并且其按照高标准精确数据传输要求。可以用于工业器械,连接室内网络。

最大比特率为1Mbit/s,如果传输距离越长,需选用更大截面积的导体。



EIB总线电缆的构造:

裸铜丝精绞,芯线绝缘分别为PP和PE,芯线颜色符合DIN47100,芯线绞合成对,两对芯线对叫合成星形四芯导线,塑料薄膜绕包,镀锡铜丝屏蔽,PVC外护套,耐油和冷却剂,阻燃和自熄。



EIB总线电缆的颜色:

颜色为紫色。



EIB总线电缆的用途:

EIB总线电缆被广泛应用于:机车、地铁、轻轨和机器人、机床、传输传送系统,电机及伺服系统,高温和低温等环境,在全球拥有良好的客户信誉。

总线电缆 BUS-EIB



EIB总线电缆型号推荐:

•CC-BUSPVC-C-93/CC-BUSH-C-93通过UL和CSA认证,带屏蔽ProfibusEIB总线电缆

•CC-BUS-Schleppflex®PUR-C-94通过UL和CSA认证,带屏蔽ProfibusEIB总线电缆,PUR外护套,用于拖链系统

•CC-BUSCAN-PVC-C-93通过UL认证,屏蔽CANEIB总线电缆

•CC-BUS-Schleppflex®CAN-PUR-C-94通过UL认证,超柔性无卤屏蔽CANEIB总线电缆,PUR外护套,用于拖链系统

•CC-BUSAS-InterfaceAS-IASIEIB总线电缆

•CC-BUS—EIBEIBEIB总线电缆

•CC-BUS-Schleppflex®Hybrid-PUR931带塑料光纤的超柔性EIB总线电缆

•CC-BUSPVC-C-910通过UL和CSA认证,DeviceNetTM屏蔽EIB总线电缆

•CC-BUS-Schleppflex®PUR-C-911通过UL和CSA认证,DeviceNetTM无卤屏蔽拖链EIB总线电缆

•CC-Schleppflex®Ether-BUS-C-(TP)-471无卤型以太网屏蔽EIB总线电缆

•CC-BUSPA-C-95应用于危险区域的Fieldbus电缆

总线电缆 BUS-EIB
