防火RS485总线电缆



防火RS485总线电缆



应用
该电缆符合标准RS485标准数据连接设计。同时该电缆结合含有最高屏蔽等级的低电容绝缘层提供高速度,无干扰,数据传输等性能。


标准
符合EIA/TIA 485标准的设计


防火性能

线路完整性

IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180);
BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1;
SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)

施加机械冲击时的线路完整性

EN 50200(PH120); CEI 20-36/4-0

施加机械冲击和水喷射时的线路完整性

EN 50200 附录 E

系统线路完整性

取决于铺设系统的DIN 4102-12, E30

阻燃性(单根垂直线缆测试)

EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2;
VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);
CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*

降低火蔓延(垂直安装的成束电缆测试)

EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;
VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);
CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4

无卤

IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;
CEI 20-37/2-1 ; BS 6425-1*

无腐蚀性气体排放

IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;
CEI 20-37/2-2 ; BS 6425-2*

最小烟雾释放

IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;
CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*

无有毒气体

NES 02-713; NF C 20-454

注:*表示该标准已经被取代


额定电压
60V

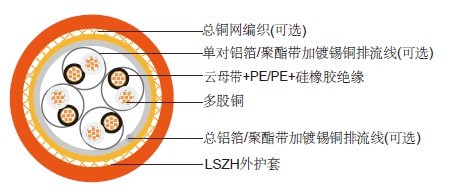

电缆结构
多对RS485总屏蔽数据电缆
导体:镀锡铜导线,多股绞合符合IEC(EN) 60228 class 2.
绝缘层; 包有聚乙烯的云母玻璃带或者包有硅橡胶绝缘层的聚乙烯
布线元素:根据不同的绞距长度,通过将绝缘导线进行绞合成不同的对数,进而将干扰降到最小。装置于同一线组中的两对对绞电缆有四个线芯。
布线:数对导线同合适的不吸潮填充物安装在同一同心层上
总屏蔽层;带有镀锡铜地线的铝带或者聚酯带
外护套:符合BS 7652标准第6.1部分的热塑性塑料,低烟无卤复合物LTS3类(符合BS 7655:第2.6 部分指出,塑性塑料,低烟无卤复合物SW2-SW4类型)



多对RS485双倍总全屏蔽数据电缆
导体:镀锡铜导线,多股绞合符合IEC(EN) 60228 class 2.
绝缘层; 包有聚乙烯的云母带或者包有硅橡胶绝缘层的聚乙烯
布线元素:根据不同的绞距长度,通过将绝缘导线进行绞合成不同的对数,进而将干扰降到最小。装置于同一线组中的两对对绞电缆有四个线芯。
布线:数对导线同合适的不吸潮填充物安装在同一同心层上
总屏蔽层;铝带或者聚酯带+编织铜线
外护套:符合BS 7652标准第6.1部分的热塑性塑料,低烟无卤复合物LTS3类(符合BS 7655:第2.6 部分指出,塑性塑料,低烟无卤复合物SW2-SW4类型)


多对RS485分屏蔽&总全屏蔽数据电缆
导体:平纹退火铜导线,多股绞合符合IEC(EN) 60228 class 2.
绝缘层; 包有聚乙烯的云母带或者包有硅橡胶绝缘层的聚乙烯
布线元素:根据不同的绞距长度,通过将绝缘导线进行绞合成不同的对数,进而将干扰降到最小。装置于同一线组中的两对对绞电缆有四个线芯。
布线:数对导线同合适的不吸潮填充物安装在同一同心层上
分屏蔽:单层铝带或者聚酯带
总屏蔽层;编织铜线
外护套:符合BS 7652标准第6.1部分的热塑性塑料,低烟无卤复合物LTS3类(符合BS 7655:第2.6 部分指出,塑性塑料,低烟无卤复合物SW2-SW4类型)


多对RS485总屏蔽数据电缆
导体:镀锡铜导线,多股绞合符合IEC(EN) 60228 class 2.
绝缘层; 包有聚乙烯的云母带或者包有硅橡胶绝缘层的聚乙烯
布线元素:根据不同的绞距长度,通过将绝缘导线进行绞合成不同的对数,进而将干扰降到最小。装置于同一线组中的两对对绞电缆有四个线芯。
布线:数对导线同合适的不吸潮填充物安装在同一同心层上
总屏蔽层;编织铜线
外护套:符合BS 7652标准第6.1部分的热塑性塑料,低烟无卤复合物LTS3类(符合BS 7655:第2.6 部分指出,塑性塑料,低烟无卤复合物SW2-SW4类型)


物理性能和热性能
工作温度范围(固定状态下):-20°C – +90°C
安装温度范围(运动状态):-5°C – +60°C
最小弯曲半径:8×OD


电气特性

介质试验

1000 V r.m.s. for 5’ (芯-芯)



1000 V r.m.s. for 5’ (芯-屏蔽)

电阻

120Ω

电容

45 nF/km (导体-导体)



90 nF/km  (导体-防护层)



结构参数

多对RS485总屏蔽数据电缆
RE-m02Y(ST)H-FR / RE-m02YS(ST)H-FR
RE-S02Y(ST)H-FR / RE-S02YS(ST)H-FR

对数

标称截面积

绞线数量和标称直径

标称绝缘厚度

标称护套厚度

标称外径

标称重量



mm2

No/mm

mm

mm

mm

kg/km

1

0.22

7/0.2

0.65

0.8

5.7

43

2

0.22

7/0.2

0.65

0.8

9.6

83

4

0.22

7/0.2

0.65

0.8

11.2

131

1

0.50

16/0.2

0.65

0.8

6.3

59

2

0.50

16/0.2

0.65

0.8

10.8

117

4

0.50

16/0.2

0.65

0.8

12.7

192

1

0.75

24/0.2

0.65

0.8

6.8

73

2

0.75

24/0.2

0.65

0.8

11.8

151

4

0.75

24/0.2

0.65

0.8

13.8

253

1

1.00

32/0.2

0.65

0.8

7.2

96

2

1.00

32/0.2

0.65

0.8

12.3

195

4

1.00

32/0.2

0.65

0.8

14.5

313

多对RS485双倍总全屏蔽数据电缆
RE-02Y(ST)CH-FR

对数

标称截面积

绞线数量和标称直径

标称绝缘厚度

标称护套厚度

标称外径

标称重量



mm2

No/mm

mm

mm

mm

kg/km

1

0.22

7/0.2

0.65

0.8

6.2

60

2

0.22

7/0.2

0.65

0.8

10.1

115

4

0.22

7/0.2

0.65

0.8

11.7

169

1

0.50

16/0.2

0.65

0.8

6.8

78

2

0.50

16/0.2

0.65

0.8

11.3

154

4

0.50

16/0.2

0.65

0.8

13.2

236

1

0.75

24/0.2

0.65

0.8

7.3

95

2

0.75

24/0.2

0.65

0.8

12.2

191

4

0.75

24/0.2

0.65

0.8

14.3

300

1

1.00

32/0.2

0.65

0.8

7.4

101

2

1.00

32/0.2

0.65

0.8

12.5

204

4

1.00

32/0.2

0.65

0.8

14.7

326

多对RS485分屏蔽&总全屏蔽数据电缆
RE-02Y(ST)H pimf-FR

对数

标称截面积

绞线数量和标称直径

标称绝缘厚度

标称护套厚度

标称外径

标称重量



mm2

No/mm

mm

mm

mm

kg/km

1

0.22

7/0.2

0.65

0.8

6.10

61

2

0.22

7/0.2

0.65

0.8

10.1

118

4

0.22

7/0.2

0.65

0.8

11.8

179

1

0.50

16/0.2

0.65

0.8

6.70

79

2

0.50

16/0.2

0.65

0.8

11.3

158

4

0.50

16/0.2

0.65

0.8

13.2

248

1

0.75

24/0.2

0.65

0.8

7.20

96

2

0.75

24/0.2

0.65

0.8

12.2

195

4

0.75

24/0.2

0.65

0.8

14.4

314

1

1.00

30/0.2

0.65

0.8

7.30

103

2

1.00

30/0.2

0.65

0.8

12.5

208

4

1.00

30/0.2

0.65

0.8

14.7

338

多对RS485总屏蔽数据电缆
RE-02YCH-FR

对数

标称截面积

绞线数量和标称直径

标称绝缘厚度

标称护套厚度

标称外径

标称重量



mm2

No/mm

mm

mm

mm

kg/km

1

0.22

7/0.2

0.65

0.8

6.0

56

2

0.22

7/0.2

0.65

0.8

9.9

108

4

0.22

7/0.2

0.65

0.8

11.5

161

1

0.50

16/0.2

0.65

0.8

6.6

74

2

0.50

16/0.2

0.65

0.8

11.1

146

4

0.50

16/0.2

0.65

0.8

13.0

227

1

0.75

24/0.2

0.65

0.8

7.7

90

2

0.75

24/0.2

0.65

0.8

12.0

183

4

0.75

24/0.2

0.65

0.8

14.1

290

1

1.00

30/0.2

0.65

0.8

7.2

96

2

1.00

30/0.2

0.65

0.8

12.3

195

4

1.00

30/0.2

0.65

0.8

14.5

313
